Montage- und Gebrauchsanweisung

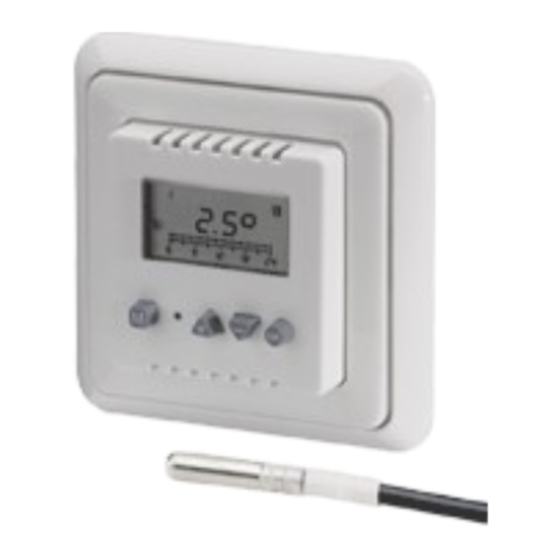

BTU 301 UN Bodentemperaturregler
Bodentemperaturregler mit Wochenuhr im Flächenschalterrahmen für Unterputzmontage
Achtung!
Dieses Gerät entspricht EN 60730-1, EN 50081-1, EN 50082-1, EN 61000 und darf nur durch einen Elektro-Fachmann gemäß dem Anschluß-
schaltbild unter Einhaltung der Sicherheitsvorschriften des VDE und der örtlichen EVU's installiert werden.
1. Anwendung
In der Haustechnik zur Regelung elektrischer Fußbodenheizungen und Bodentemperiersysteme, in der UP-Dose montiert.
Separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar.
2. Funktion
Der Regler mißt mit einem direkt im Fußboden eingebrachten Fernfühler die Bodentemperatur und schließt bei Unterschreitung des Sollwertes
den Heizkontakt (Skala 1.0..5.0 entspricht ca. 10..50°C Bodenfühlertemperatur). Das Symbol
Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur. Der Regler ist bereits auf "normale" Tagesab-
läufe voreingestellt, siehe Werkseinstellung (Pkt. 20). Einstellungen bleiben auch nach einem Stromausfall permanent gespeichert. Die Resettaste
setzt auf die Werkseinstellungen zurück.
Mit Taste werden folgende Betriebsarten gewählt:
Frost Frostschutz aktiv ca.10°C
Nacht Absenktemperatur (dauerhaft)
Tag Komforttemperatur (dauerhaft)
Uhr uhrgesteuerte Umschaltung
zwischen Komfort- u. Absenktemp.
3. Technische Daten
Betriebsspannung: ................. 230V/50Hz AC
Regelbereich: .......................... 10..50°C entspricht 1.0 ... 5.0
................................................ (Bodenfühlertemperatur)
Werkseinstellung .................... 10...40°C
Schaltdifferenz: ...................... ca. 1,5K
Leistungsaufnahme: ............... ca. 1VA
Temperaturabsenkung: ........... einstellbar, (Werkseinstellung 7K)
Kontakt: ................................... Schließer max. 230V 16(2)A
externer Fühler: ...................... 2kOhm, NTC entspr. DIN 44574
(doppelt isoliert) ...................... entspr. DIN EN 60730-2-1
Fühlerdefekterkennung: ......... Heizung wird abgeschaltet
4. Lieferumfang:
Der Regler wird komplett mit 4m Hülsenfühler
ausgeliefert.
5. Öffnen des Reglers
Achtung: Zum Abziehen des Gehäusedeckels (1)
oben und unten am Schalterrahmen (3) greifen!
Gehäusedeckel mittels Schraubendreher unter den
Schalterrahmen abheben
Hinweis: Deckel ist gerastet!!! nicht geschraubt!
- Zwischenrähmchen (2) und
Schalterrahmen (3) abnehmen
6. Installation des Reglers
Achtung, vor Installation Netzspannung allpolig
abschalten !
- elektrischer Anschluß gemäß Anschlußschaltbild 3
mit Schraubklemmen (Drahtabisolierung 6 - 8 mm)
- Massivleiter Querschnitt lastabhängig 1,5...2,5 mm
- kein Schutzleiteranschluß
- Regler (5) mittels Tragring (4) und Schrauben
in UP-Dose auf Tapete montieren
7. Installation des Fühlers
- Innerhalb des Estrichs mit Schutzhülse; -zwischen die Heizschleifen ohne Berührung; -
Fühlerleitung im Schutzrohr; - Parallelverlegung mit Netzkabel unzulässig; - Verlängerung bis
50 m mit 0,5 mm² (flexible Leiter mit Aderendhülsen); - bei Falschanschluss oder im
Fehlerfall kann Netzspannung am Fühler anliegen, deshalb ist der Fühler gemäß
EN 60730-2-1 doppelt isoliert. Eine Verlängerung ist nur mit doppelter Isolierung gemäß EN
60730-2-1 zulässig.
8. Gerät schließen
- Gehäuse in umgekehrter Reihenfolge
wie beim Öffnen des Reglers schließen
Im Justagemodus (Punkt 19.) können folgende Funktionsanpassungen erfolgen:
J1 Anzeige: Sollwert oder Uhrzeit, Sollwert/Uhrzeit abwechselnd
(Werkseinstellung)
J2 max. Bodentemperatur
J3 min. Bodentemperatur
Anzeigen: ...................................... LCD Display
elektr. Anschlüsse: ........................ Schraubanschlüsse
Befestigung: .................................. in UP-Dose ∅55mm
Schutzart: ...................................... IP 30
Schutzklasse: ................................ II nach entspr. Montage
Umgebungstemperatur: ................. 0...30°C
Lagertemperatur: ........................... -20...+70°C
Funkentstörung: ............................ gemäß EN 50081-1, EN 50082-1
Gangreserve: ................................ 4 Tage, nach 1h Betriebszeit
Justagemöglichkeiten: ................... siehe Pkt. 2. Justagemodus
Fühlerkenwerte: ............................ siehe Pkt. 10
5
4
2

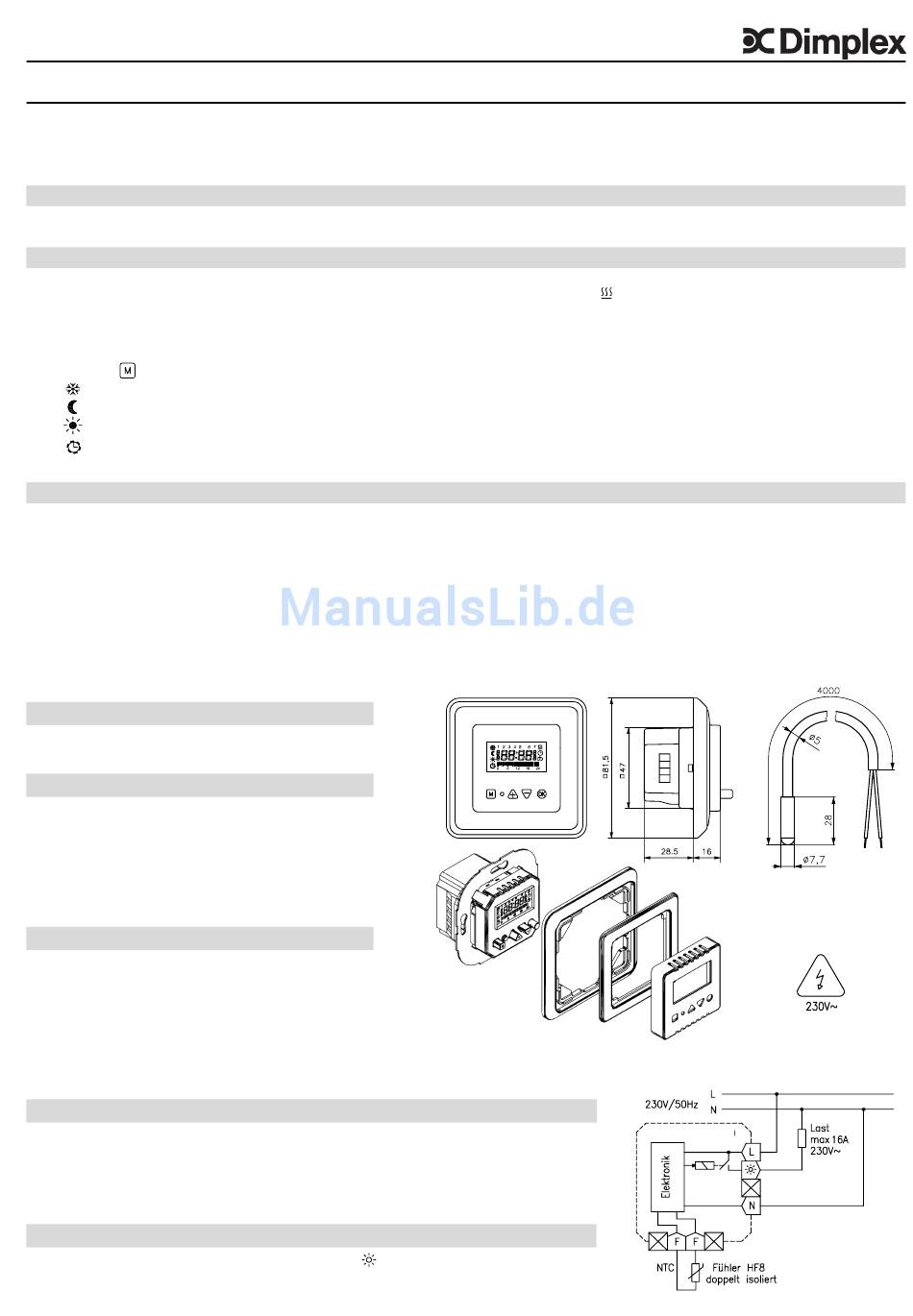

Bild 2 Montage des Reglers:
9. Klemmenbezeichnung
Anschluß Heizung
F
Anschluß Fühler
L
Anschluß Phase
N Anschluß Neutralleiter
signalisiert die aktive Heizphase. Die digitale
15 ... 50°C (Werkseinstellung = 40°C)
10 ... 45°C (Werkseinstellung =10°C)
Bild 1 Maßzeichnung
2
3
1
Bild 3 Anschlußschaltbild
