Dimplex RTU100AT Betriebs- Und Montageanleitung

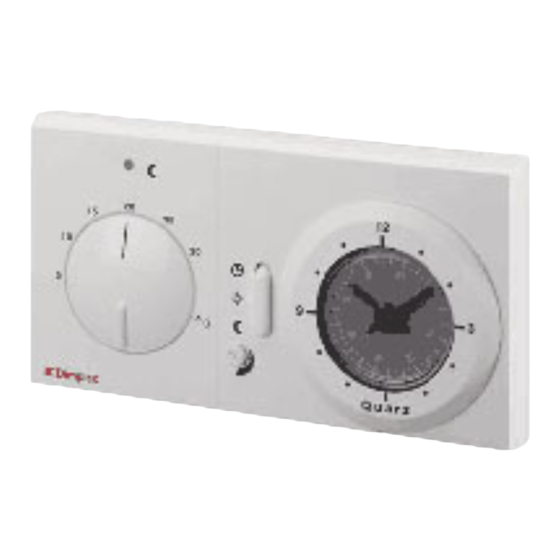

Quarzuhrenthermostat RTU100AT

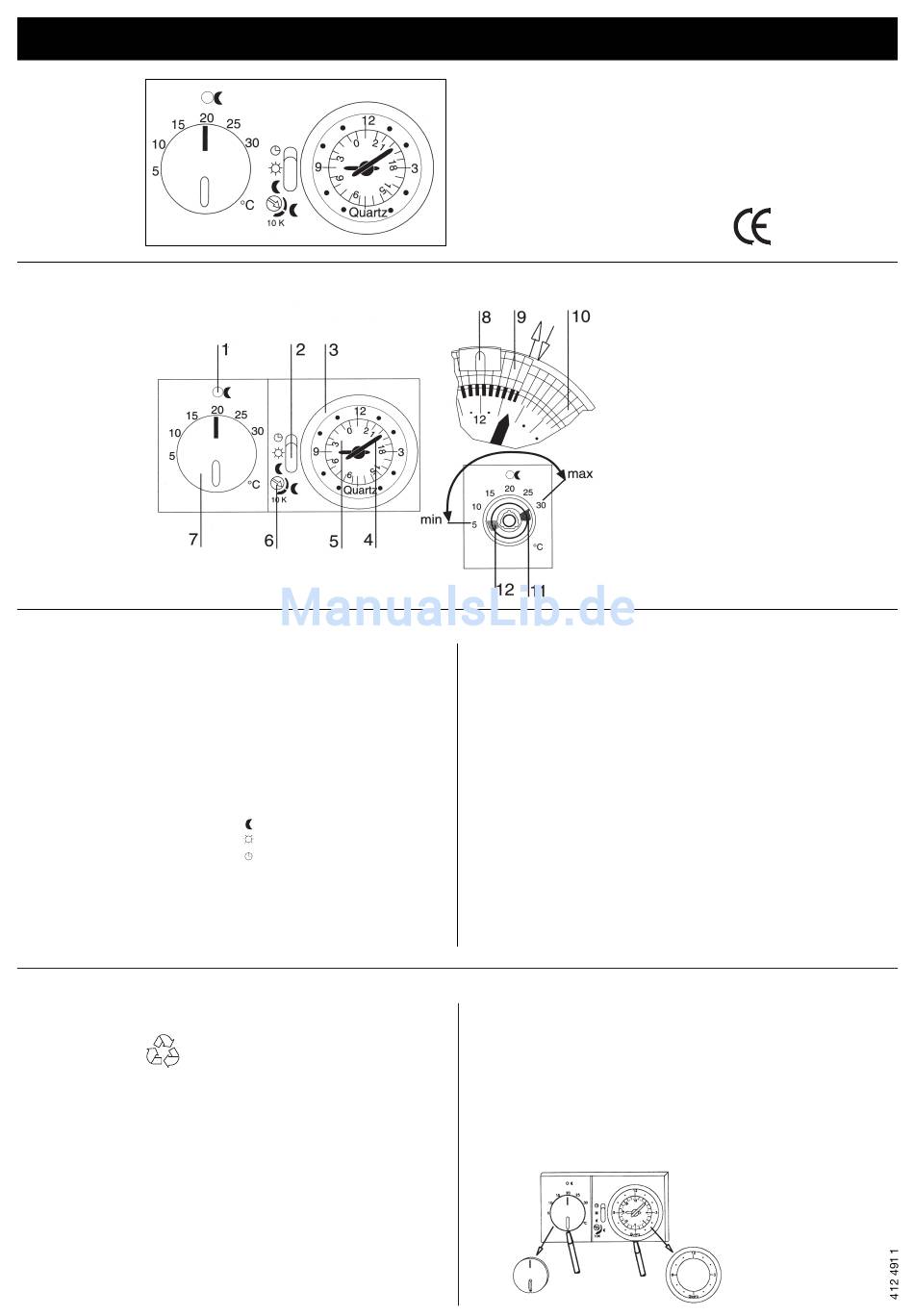

Bedienelemente
Arbeitsprinzip
Der Quarzuhrenthermostat regelt die Raumtemperatur
von Innenräumen. Verbraucher dürfen nur elektrische
Heizungen sein. Die maximale Raumtemperatur kann
30°C betragen und die minimale 5°C. Mit der Nachtab-
senkung (Nachttemperatur), die automatisch geregelt
werden kann, leisten Sie Ihren Beitrag zur Energieein-
sparung. Die Temperaturdifferenz (Nachtabsenkung)
kann von ca. 3 K (Grad) bis ca.10 K mittels Potentio-
meter eingestellt werden. Die Schaltzeiten (von der
Tagestemperatur zur Nachtabsenkung) können frei
gewählt werden.
Betriebsarten: Nachttemperatur
Tagestemperatur
automatische Nachtabsenkung
Bestimmungsgemäßer Gebrauch
Der Quarzuhrenthermostat darf nur in Innenräumen zur
Regelung von elektrischen Heizungen bei einer
Umgebungstemperatur von 5 bis 30°C gebraucht
werden.
Installation / Montage nur vom Elektrofachbetrieb
Beachten Sie bei der Installation / Montage alle
Sicherheitsvorschriften!
Entsorgen Sie das Verpackungsmaterial in die
entsprechenden Sammelbehälter für Pappe,
Papier und Kunststoff.
Montageort
Nur für Innenräume 5 bis 30°C, maximal 95% rF.
Befestigen Sie das Gerät mit Schrauben auf einem
festen, ebenen Untergrund (Innenwand) in ca.1,5 m
Höhe, möglichst gegenüber dem Heizkörper.
Installation
Schließen Sie das Gerät an die festverlegte elektrische
Leitung (230 V) an (Stromlaufplan innen im Gerät).
Inbetriebnahme
Überprüfen Sie den sicheren Betrieb des Gerätes!
Weisen Sie den Nutzer in die Bedienung des Gerätes
ein. Übergeben Sie diese Bedienungsanleitung.
Ganzjahreslauf der Uhr
Wird die Spannungsversorgung der elektrischen
Heizung abgeschaltet, wird auch der Quarzuhren-
Betriebs- und
Montageanleitung
11 Anzeige Nachtabsenkung
12 Betriebsartenschalter
13 Uhrenkappe
14 Minutenzeigerscheibe
15 Schaltuhr
16 Drehknopf Potentiometer
17 Drehscheibe Raum-
temperatur
18 Bezugsmarkierung
19 Uhrenreiter
ausgezogen: Nachtab-
senkung
10 Uhrenreiter
innen: Tagestemperatur
11 Begrenzungsfahne maximal
12 Begrenzungsfahne minimal
Sicherheitshinweise
• Die elektrische Installation darf nur von einem zu-
gelassenen Elektrofachbetrieb durchgeführt werden!
Es sind die Vorschriften der Elektroversorgungs-
unternehmen (EVU) sowie die gerätespezifischen
VDE-EN- und TÜV-Vorschriften einzuhalten!
• Installieren Sie das Gerät nur an eine festverlegte
und Ihrem Heizgerät entsprechend abgesicherte
(max.16 A) elektrische Leitung.
• Nur der Elektrofachbetrieb darf das Gerät reparieren
und den Ganzjahreslauf der Uhr einstellen.
• Installieren Sie nur:
– in Innenräumen auf einem ebenen Untergrund,
– nicht hinter Vorhängen,
– nicht in der Nähe von Wärmequellen,
– vor Nässe geschützt.
• Reinigen Sie das Gehäuse nur mit einem lösungs-
mittelfreiem feuchten Tuch.
• Melden Sie Störungen sofort Ihrem Elektrofach-
betrieb. Schalten Sie die Heizung ab.
• Reparaturen am Quarzuhrenthermostat dürfen nur
vom Elektrofachbetrieb ausgeführt werden!
thermostat ausgeschaltet. Um jedoch die Uhr nutzen
zu können, kann der Ganzjahreslauf der Uhr eingestellt
werden.
• Entfernen Sie die Brücke zwischen Klemme 1 und 6.
• Schließen Sie an Klemme 6 die separate Stromver-
sorgung für die Uhr an. Hinweis: Schließen Sie an die
Klemmen 1 und 6 nur die gleiche Phase (z.B.: L1) an.
Gerät öffnen:
Die Uhrenkappe bzw. Drehscheibe können Sie mit
einem spitzen Gegenstand abheben.
1.)
