Dimplex DTB-2R Montage- Und Gebrauchsanweisung

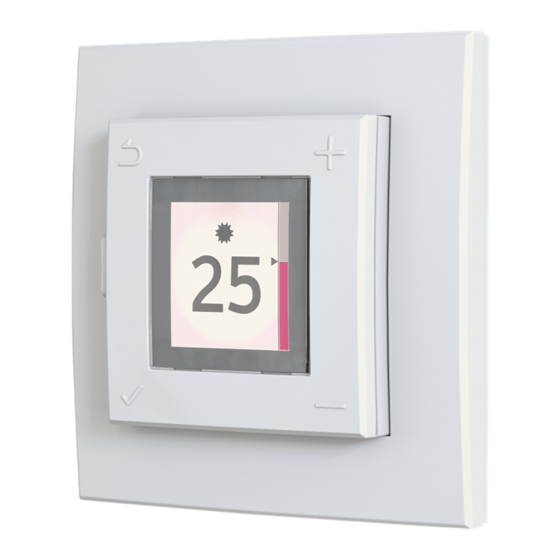

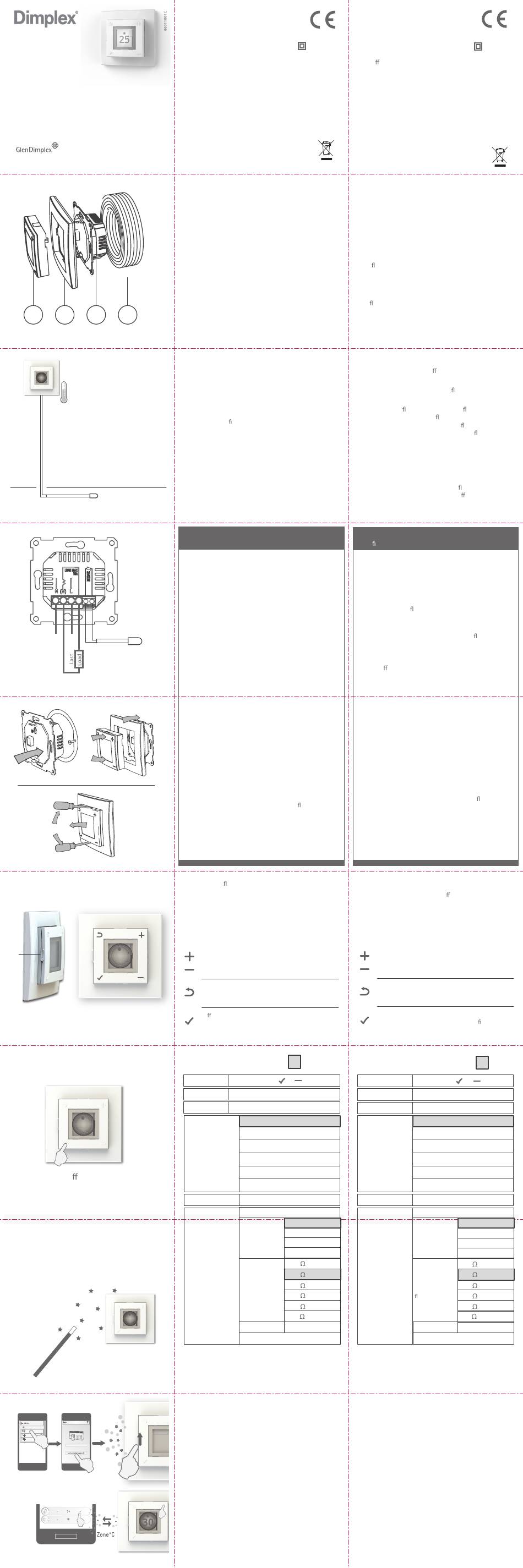

DTB-2R
Raum- und Bodenthermostat
Room & Floor Thermostat
Montage- und Gebrauchsanweisung
Installation and user guide
Am Goldenen Feld 18 | D-95326 Kulmbach | Germany
www.dimplex.digital/scs | info@gdhv.one
1 2 3
30
Raumsensor
Room sensor
Bodensensor / Floor Sensor
N L
3.
1.
3.
A
22
Menü ö nen
Open menu
Technische Daten:
Nennspannung:
Nennstrom:
Schutzart:
Bodensensor (enthalten):
Abschaltfunktion:
Funkfrequenz:
Umgebungstemperatur für Betrieb: -40 ˚C bis +40 ˚C
Konformitätserklärung (DoC)
Glen Dimplex Heating & Ventilation erklärt, dass die in dieser Gebrauchs-
anleitung beschriebenen Geräte den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der EU-Richtlinie 2014/53/EU
entsprechen. Wenn Sie eine Kopie der originalen unterschriebenen DoC
benötigen, senden Sie bitte eine E-Mail an: info@gdhv.one
Warnung
Produkte mit einem elektronischen Thermostat
können keinen Schutz vor Frostschäden
garantieren. Sorgen Sie für zusätzlichen Schutz
für exponierte Installationen.
Am Ende seiner Lebensdauer muss das Produkt recycelt werden.
Inhalt
1. Schnittstelleneinheit
2. Rahmen
3. Leistungseinheit
4. Bodensensor - 22 kOhm bei 25 ˚C
Wichtig:
Der Bodensensor muss in einem Rohr installiert
22kOhm
werden, das am Ende abgedichtet ist.
Das Produkt darf nur in Anlagen verwendet werden,
die den geltenden nationalen Vorschriften
entsprechen.
Wenn bei der Installation ein anderer als der im
4
Lieferumfang enthaltene Bodensensor verwendet wird,
beachten Sie bitte, dass der Sensoranschluss nicht von
der stromführenden Phase getrennt ist.
Sensorfunktionalität
Der Thermostat hat vier verschiedene Sensorfunktionen:
Bodensensor:
Misst die Temperatur im Boden.
Temperatureinstellung 7-40 °C.
Raumsensor + Bodensensor (Holzböden):
MÜSSEN VERWENDET WERDEN für Holzböden und
temperaturemp ndliche Materialien. Messen Luft- und
Bodentemperaturen. Temperatureinstellung 7–40 °C,
jedoch ist die Bodentemperatur auf max. 27 °C begrenzt.
Raumsensor:
Misst die Lufttemperatur im Raum.
Temperatureinstellung 7-40 °C.
Leistungsregler:
Bestimmt für Fälle, in denen ein Raum- oder
Bodensensor nicht einsetzbar ist. Die Last wird innerhalb
eines Zyklus von 20 Minuten zwischen 0–100 % ein- und
ausgeschaltet.
Einstellungen: 0–10 (0 = 0 %, 5 = 50 %, 10 = 100 %)
Das Produkt darf nur von einer Elektrofachkraft installiert
werden!
Schließen Sie das Netzteil gemäß den Anweisungen auf
der Rückseite an. Verfügbare Sensoroptionen sind:
1: Raumsensor (im Thermostat integriert)
2: Bodensensor (externer Temperatursensor)
22 kOhm bei 25 °C (Standardeinstellung)
Andere kompatible Bodensensorwerte:
47 kOhm bei 25 °C, 15k Ohm bei 25 °C, 12 kOhm bei 25 °C,
10 kOhm bei 25 °C, 2 kOhm bei 25 °C
Der Thermostat erkennt automatisch, ob ein Bodensensor
angeschlossen ist, und verwendet dann die
Standardeinstellungen Bodensensor (22 kOhm bei 25 ˚C).
Sensor
Die Einstellungen können über den
Einrichtungsassistenten oder das Menü geändert werden,
wenn ein Sensor mit einem anderen Wert verwendet
wird. Wenn das Sensorkabel eine Abschirmung hat, darf
die Abschirmung nicht mit der Masse verbunden werden.
Montage:
2.
1. Montieren Sie die Leistungseinheit in die
Wandanschlussdose.
2. Setzen Sie den Rahmen auf die Leistungseinheit.
3. Die Schnittstelleneinheit rastet im Rahmen ein.
Stellen Sie sicher, dass die Verriegelungs-
mechanismen oben und unten befestigt sind.
Demontage:
Stellen Sie vor der Demontage sicher, dass das Produkt
vom Stromnetz getrennt ist!
Die Schnittstelleneinheit kann mit einem achen
Schraubendreher entfernt werden. Lösen Sie den
Verriegelungsmechanismus oben und unten und
ziehen Sie die Schnittstelleneinheit heraus. Der
Rahmen ist nun lose und kann entfernt werden.
Lösen Sie die Schrauben an der Wandanschlussdose
und ziehen Sie die Leistungseinheit heraus.
Benutzerober äche
Schalten Sie den Thermostat mit dem Schieberegler auf
der linken Seite ein und aus. (A)
Oben = Ein
Unten = Bereitschaftsmodus
Der Thermostat hat vier Tasten, eine in jeder Ecke, mit
den folgenden Symbolen:
22
Stellt die gewünschte Temperatur ein.
Innerhalb des Menüs werden diese Tasten zum
Scrollen nach oben und unten verwendet.
Überschreibt den aktuellen Status.
Innerhalb des Menüs bringt Sie diese Taste zurück
zur vorherigen Ebene.
Ö net das Menü.
Innerhalb des Menüs bestätigt diese Taste eine
Auswahl oder Einstellung.
Menüübersicht
Tastensperre
Zeiteinstellung Stellt aktuellen Tag und die Uhrzeit ein
Wochenprogramm
Sprache
Hintergrund-
beleuchtung
Erweitert
22
Einrichtungsassistent
Im Falle einer Installation, bei der die
Standardeinstellungen nicht anwendbar sind, kann
der Einrichtungsassistent ein nützliches Werkzeug sein.
Gehen Sie zu „Menü > Erweitert > Assistent starten", um die
Thermostateinstellungen Schritt für Schritt zu bearbeiten.
Die Einstellungen können später über das Menü oder
durch erneutes Ausführen des Assistenten geändert
AUTO.SEARCH
werden.
221 012
000 016
Das Thermostat verfügt über einen integrierten
24 sek
Funkempfänger für den Dimplex SCS Hub sowie für die
direkte Verbindung mit Dimplex Sense.
Verbinden Sie den Thermostat über die automatische
Suche in der App mit dem Dimplex SCS Hub. Schieben Sie
den Schalter von „Bereitschaftsmodus" auf „Ein", während
die App nach Einheiten sucht.
Während der Suche zeigt der Thermostat seinen ID-Code
im Display an. Der ID-Code kann zur manuellen
Registrierung verwendet werden.
Bei Anschluss an den Dimplex SCS Hub kann die
Temperatur entweder am Thermostat oder über die App
eingestellt werden. Änderungen werden automatisch
zwischen dem Thermostat und der App synchronisiert. (Gilt
nicht im Leistungsreglermodus.)
230V~
16 A
IP20
NTC, 22 kOhm bei 25 ˚C
1-polig
868 MHz, max. 10 mW
Standard-
einstellungen
Drücken und halten Sie und für 5 Sekunden.
Stellt wöchentliches Programm ein
Deutsch
English
Français
Italiano
Polski
Nederlands
Stellt Hintergrundhelligkeit ein.
Assistent starten
Bodensensor
Raum+Boden
Sensor
Raumsensor
Leistungsregler
47 k - 25 °C
22 k - 25 °C
Sensorwert
15 k - 25 °C
(verfügbar, wenn
12 k - 25 °C
Bodensensor
angeschlossen ist)
10 k - 25 °C
2 k - 25 °C
SCS-Hub
Verbinden/Trennen
Kalibrieren (deaktiviert im
Leistungsreglermodus)
Technical data
Rated voltage:
Rated current:
Protection class:
Floor sensor (included):
Cut-o function: 1-pole
Radio frequency: 868MHz, max 10mW
Ambient temperature-operation: -40˚C to +40˚C
Declaration of Conformity (DoC)
Glen Dimplex Heating & Ventilation declares that the equipment
described in this user guide, is in compliance with the essential
requirements and other relevant provisions of EU Directive
2014/53/EU. If you require a copy of the original signed DoC, please
send an e-mail to: info@gdhv.one
Warning
Products with an electronic thermostat cannot guarantee
protection against frost damage. Provide
extra protection for exposed installations.
At the end of its service life, the product must be recycled.
Contents
1. Interface unit
2. Frame
3. Power unit
4. Floor sensor - 22kOhm at 25˚C
Important:
The oor sensor must be installed in a tube that is
sealed at the end.
The product must only be used in installations that are
in accordance with current National regulations.
If a oor sensor, other than the one included in the
package, is used in the installation, please note that the
sensor connector is not isolated from live phase.
Sensor functionality
The thermostat has four di erent sensor functions:
Floor sensor:
Measures the temperature in the oor.
Temperature setting 7-40°C.
Room sensor + oor sensor (Wooden oors):
MUST BE USED for wooden oors and temperature
sensitive materials. Measures air and oor temperatures.
Temperature setting 7-40°C, however the oor
temperature is limited to max. 27°C.
Room sensor:
Measures the air temperature in the room.
Temperature setting 7-40°C.
Power regulator:
Intended for cases where a room or oor sensor is not
applicable. The load is switched on/o between 0-100%
within a cycle of 20 minutes.
Settings: 0 - 10 ( 0 = 0%, 5 = 50%, 10 = 100% )
The product must only be installed by a
certi ed electrician!
Connect the power unit according to the instructions at
the back. Available sensor options are:
1: Room sensor (Integrated in the thermostat).
2: Floor sensor (External temperature sensor).
22kOhm at 25˚C (default setting)
Other compatible oor sensor values:
47kOhm at 25˚C, 15kOhm at 25˚C, 12kOhm at 25˚C,
10kOhm at 25˚C, 2kOhm at 25˚C
The thermostat automatically detects if a oor sensor is
connected, and will then use the default settings Floor
sensor (22kOhm at 25˚C). The settings can be
changed via the setup wizard or the menu if a sensor
with a di erent value is applied. If the sensor cable has
a shield, do not terminate the shield to ground.
Assembly:
1. Mount the power unit in the wall connection box.
2. Place the frame on top of the power unit.
3. The interface unit clicks into place inside the frame.
Make sure the locking mechanisms are fastened
both at the top and the bottom.
Disassembly:
Make sure the product is disconnected from mains
before disassembly!
The interface unit can be removed using a at
screwdriver. Loosen the locking mechanism both at the
top and bottom, and pull out the interface unit. The
frame is now loose and can be removed.
Loosen the screws on the wall connection box and pull
out the power unit.
User interface
Switch the thermostat on and o by using the slider on
the left side. (A)
Up = On
Down = Stand by
The thermostat has four buttons, one in each corner,
with the following symbols:
Set the desired temperature.
Inside the menu, these buttons are used for
scrolling up and down.
Will override the current status.
Inside the menu, this button takes you back to
the previous level.
Opens the menu.
Inside the menu, this button will con rm a
selection or setting.
Menu overview
Keylock
Press and hold
Set the time Set the current day and time
Weekly program Setting a weekly program
Deutsch
English
Français
Language
Italiano
Polski
Nederlands
Backlight
Set backlight level.
Start wizard
Sensor
Advanced
Sensor value
(available when
oor sensor
is connected)
SCS Hub
Calibrate
(disabled in power reg.mode)
Setup wizard
In the case of an installation where the default settings
are not appliccable, the setup wizard can be a useful
tool.
Go to "Menu > Advanced > Start wizard" to edit the
thermostat settings step by step.
The settings can later be altered via the menu, or by
running the wizard once more.
The Thermostat has an integrated radio receiver for
Dimplex SCS Hub, and also for direct connection with
Dimplex Sense.
Connect the thermostat to Dimplex SCS Hub by using
automatic search in the app. Slide the switch from
standby to on while the app is searching for units.
While searching, the thermostat will show its ID-code in
the display. The ID-code can be used for manual
registration.
When connected to the Dimplex SCS Hub, the
temperature can be set either on the thermostat or via
the app. Changes will automatically be syncronised
between the thermostat and the app. (Does not apply
when in power regulator mode.)
230V~
16 A
IP20
NTC, 22kOhm at 25˚C
Default
settings
and for 5 sec.
Floor sensor
Room+Floor
Room sensor
Power regulator
47k -25°C
22k -25°C
15k -25°C
12k -25°C
10k -25°C
2k -25°C
Connect/disconnect
