Kapitel 5
74
Elektroinstallation
Terminierung
Die erforderliche Terminierung erfolgt pro CAN-Modul über den jeweiligen internen Schalter
Terminierung, siehe Abb. 5-4, Seite 71
Die Terminierung ist aktiv, wenn der Schalter Terminierung in der Position ON steht.
Digitale Schalteingänge
Die digitalen Schalteingänge der CAN-Module sind gegen die positive Versorgungsspan-
nung V (High-Side) geschaltet.
+PWR
1

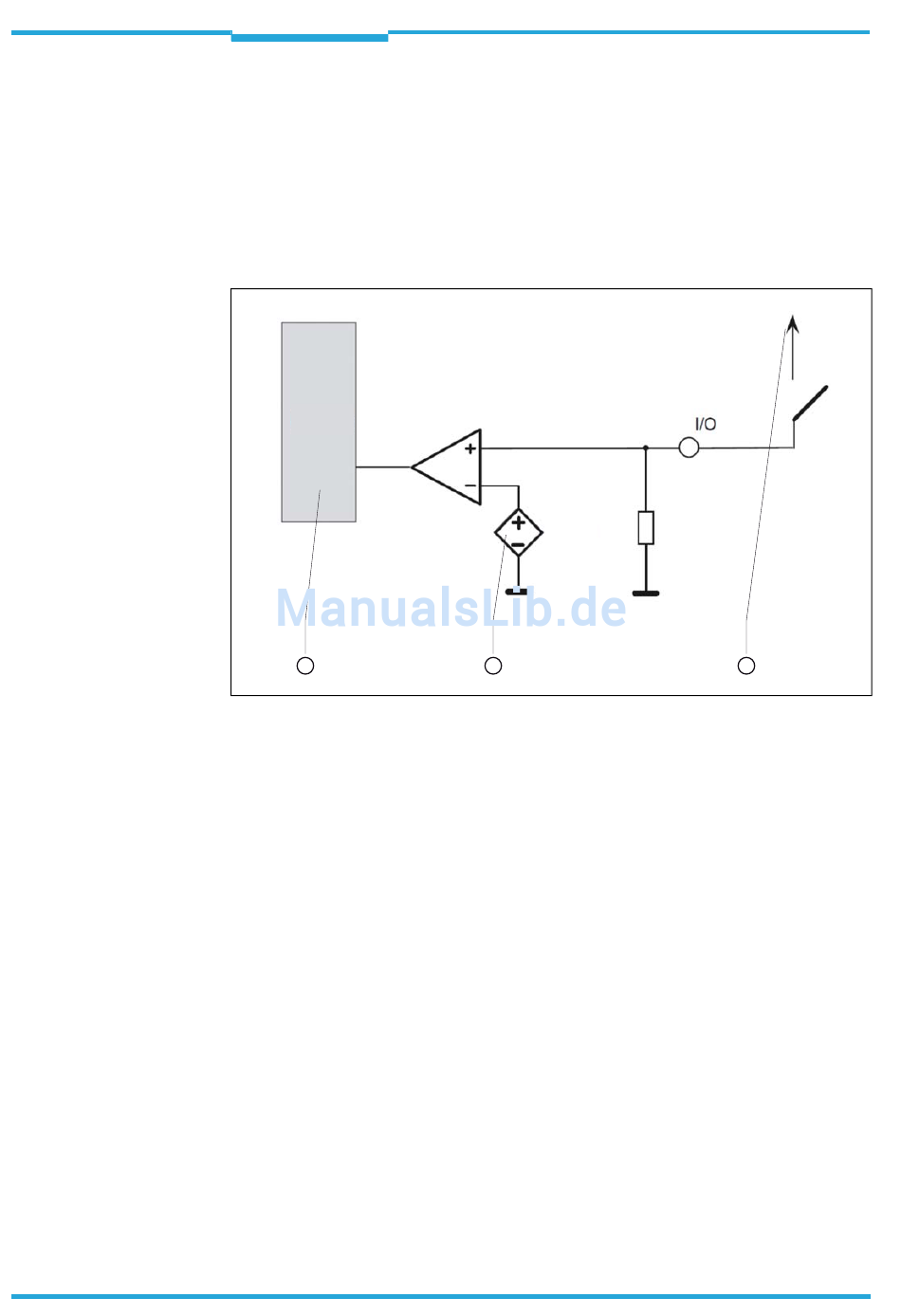

Abb. 5-8: Eingang gegen
Legende:
1. Logik
2. V
ref
3. V
+PWR
