Betriebsanleitung
Lasermesssensor LD-MRS
8012947/ZMQ0/2017-06-09
Produktbeschreibung
Bei rückstrahlender Reflexionsenergie von über 100 % (Grundlage: Kodak-Standard) wird
die auftreffende Strahlung nicht diffus in alle Richtungen, sondern gerichtet reflektiert. Da-
durch kann ein großer Teil der ausgesendeten Energie vom Laser-Entfernungsmesser emp-
fangen werden. Kunststoffreflektoren ("Katzenaugen"), Reflexionsfolie und Tripelprismen
haben diese Eigenschaften.

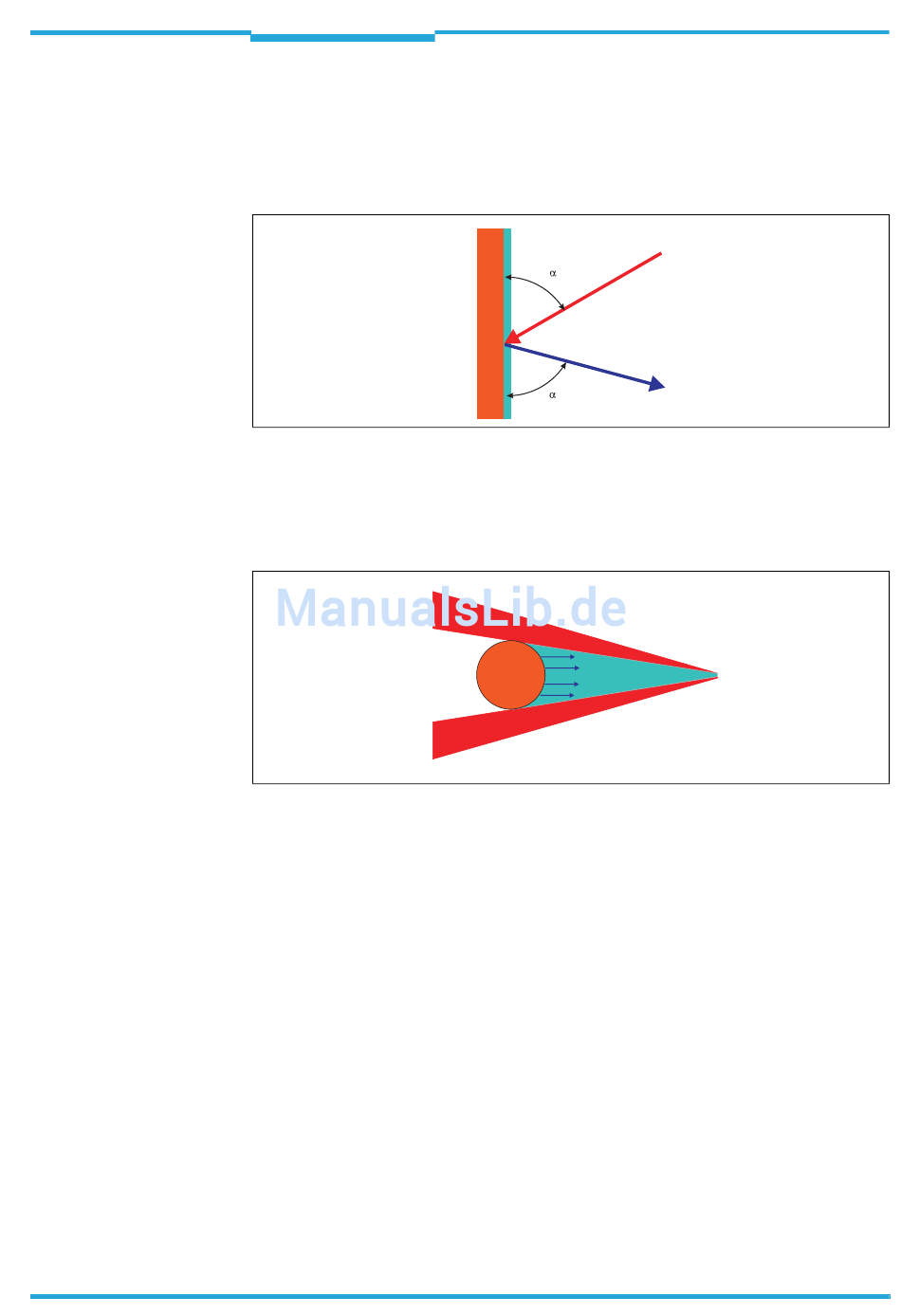

Abb. 3-19: Spiegelnde Oberflächen
Auf spiegelnden Oberflächen wird der Laserstrahl fast vollständig abgelenkt, siehe
Abb. 3-19.
Anstelle der Spiegeloberfläche kann der Gegenstand detektiert werden, der von dem abge-
lenkten Laserstrahl getroffen wird.
Abb. 3-20: Gegenstand kleiner als Laserstrahldurchmesser
Gegenstände, die kleiner sind als der Durchmesser des Laserstrahls, können nicht die ge-
samte Energie des Laserlichts reflektieren, siehe
ten Teils des Laserlichts geht verloren. Das bedeutet, dass die Reichweite geringer ausfällt,
als es durch die Reflexionseigenschaft der Oberfläche des Gegenstands theoretisch mög-
lich wäre.
© SICK AG · Germany · All rights reserved · Irrtümer und Änderungen vorbehalten
Abb. 3-20. Die Energie des nicht reflektier-
Kapitel 3
35
