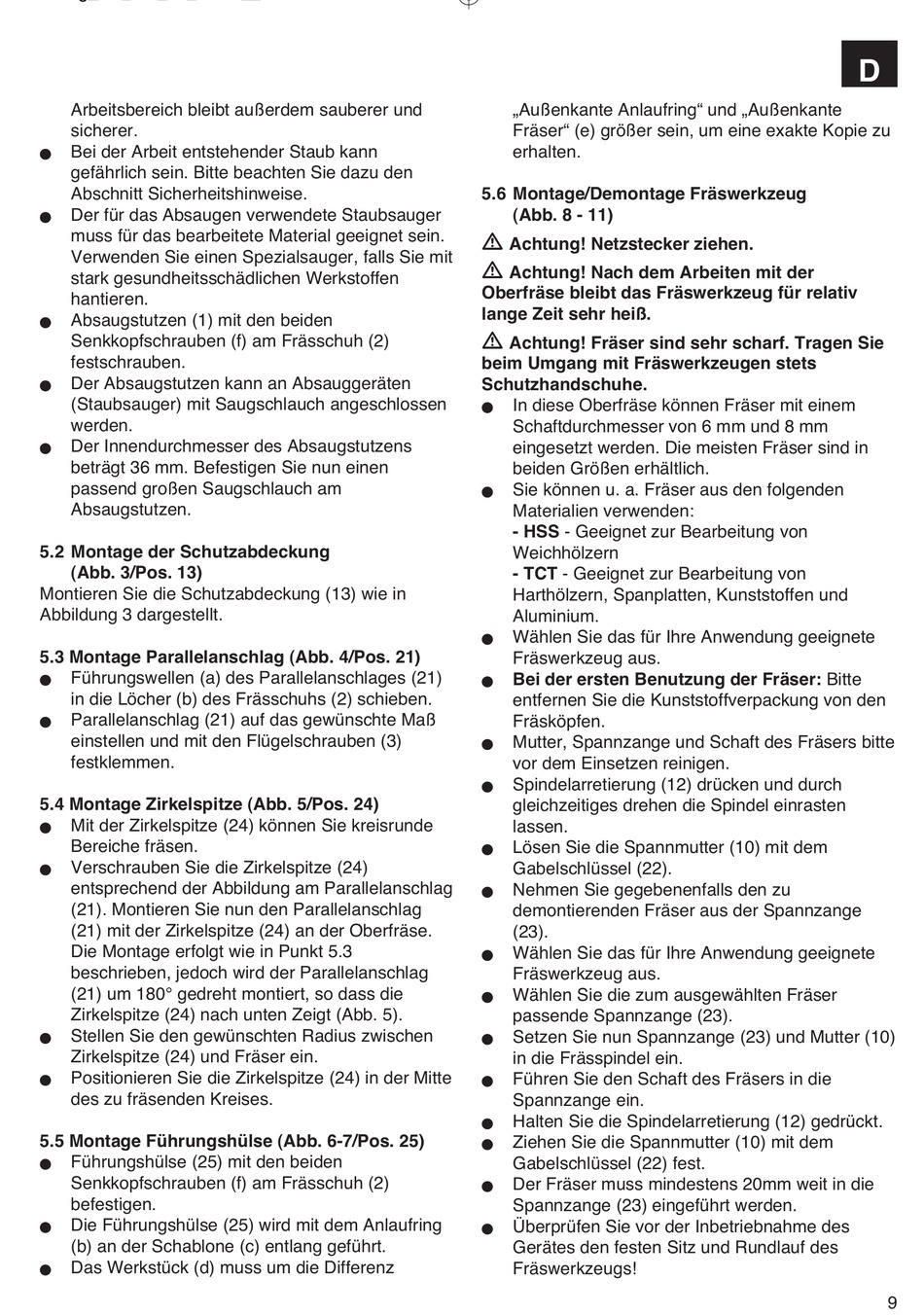

Arbeitsbereich bleibt außerdem sauberer und
sicherer.
Bei der Arbeit entstehender Staub kann
n
gefährlich sein. Bitte beachten Sie dazu den
Abschnitt Sicherheitshinweise.
Der für das Absaugen verwendete Staubsauger
n
muss für das bearbeitete Material geeignet sein.
Verwenden Sie einen Spezialsauger, falls Sie mit
stark gesundheitsschädlichen Werkstoffen
hantieren.
Absaugstutzen (1) mit den beiden
n
Senkkopfschrauben (f) am Frässchuh (2)
festschrauben.
Der Absaugstutzen kann an Absauggeräten
n
(Staubsauger) mit Saugschlauch angeschlossen
werden.
Der Innendurchmesser des Absaugstutzens
n
beträgt 36 mm. Befestigen Sie nun einen
passend großen Saugschlauch am
Absaugstutzen.
5.2 Montage der Schutzabdeckung
(Abb. 3/Pos. 13)
Montieren Sie die Schutzabdeckung (13) wie in
Abbildung 3 dargestellt.
5.3 Montage Parallelanschlag (Abb. 4/Pos. 21)
Führungswellen (a) des Parallelanschlages (21)
n
in die Löcher (b) des Frässchuhs (2) schieben.
Parallelanschlag (21) auf das gewünschte Maß
n
einstellen und mit den Flügelschrauben (3)
festklemmen.
5.4 Montage Zirkelspitze (Abb. 5/Pos. 24)
Mit der Zirkelspitze (24) können Sie kreisrunde
n
Bereiche fräsen.
Verschrauben Sie die Zirkelspitze (24)
n
entsprechend der Abbildung am Parallelanschlag
(21). Montieren Sie nun den Parallelanschlag
(21) mit der Zirkelspitze (24) an der Oberfräse.
Die Montage erfolgt wie in Punkt 5.3
beschrieben, jedoch wird der Parallelanschlag
(21) um 180° gedreht montiert, so dass die
Zirkelspitze (24) nach unten Zeigt (Abb. 5).
Stellen Sie den gewünschten Radius zwischen
n
Zirkelspitze (24) und Fräser ein.
Positionieren Sie die Zirkelspitze (24) in der Mitte
n
des zu fräsenden Kreises.
5.5 Montage Führungshülse (Abb. 6-7/Pos. 25)
Führungshülse (25) mit den beiden
n
Senkkopfschrauben (f) am Frässchuh (2)
befestigen.
Die Führungshülse (25) wird mit dem Anlaufring
n
(b) an der Schablone (c) entlang geführt.
Das Werkstück (d) muss um die Differenz
n
„Außenkante Anlaufring" und „Außenkante
Fräser" (e) größer sein, um eine exakte Kopie zu
erhalten.
5.6 Montage/Demontage Fräswerkzeug
(Abb. 8 - 11)
Achtung! Netzstecker ziehen.
Achtung! Nach dem Arbeiten mit der
Oberfräse bleibt das Fräswerkzeug für relativ
lange Zeit sehr heiß.
Achtung! Fräser sind sehr scharf. Tragen Sie
beim Umgang mit Fräswerkzeugen stets
Schutzhandschuhe.
In diese Oberfräse können Fräser mit einem
n
Schaftdurchmesser von 6 mm und 8 mm
eingesetzt werden. Die meisten Fräser sind in
beiden Größen erhältlich.
Sie können u. a. Fräser aus den folgenden
n
Materialien verwenden:
- HSS - Geeignet zur Bearbeitung von
Weichhölzern
- TCT - Geeignet zur Bearbeitung von
Harthölzern, Spanplatten, Kunststoffen und
Aluminium.
Wählen Sie das für Ihre Anwendung geeignete
n
Fräswerkzeug aus.
Bei der ersten Benutzung der Fräser: Bitte
n
entfernen Sie die Kunststoffverpackung von den
Fräsköpfen.
Mutter, Spannzange und Schaft des Fräsers bitte
n
vor dem Einsetzen reinigen.
Spindelarretierung (12) drücken und durch
n
gleichzeitiges drehen die Spindel einrasten
lassen.
Lösen Sie die Spannmutter (10) mit dem
n
Gabelschlüssel (22).
Nehmen Sie gegebenenfalls den zu
n
demontierenden Fräser aus der Spannzange
(23).
Wählen Sie das für Ihre Anwendung geeignete
n
Fräswerkzeug aus.
Wählen Sie die zum ausgewählten Fräser
n
passende Spannzange (23).
Setzen Sie nun Spannzange (23) und Mutter (10)
n
in die Frässpindel ein.
Führen Sie den Schaft des Fräsers in die
n
Spannzange ein.
Halten Sie die Spindelarretierung (12) gedrückt.
n
Ziehen Sie die Spannmutter (10) mit dem
n
Gabelschlüssel (22) fest.
Der Fräser muss mindestens 20mm weit in die
n
Spannzange (23) eingeführt werden.
Überprüfen Sie vor der Inbetriebnahme des
n
Gerätes den festen Sitz und Rundlauf des
Fräswerkzeugs!
D
9
