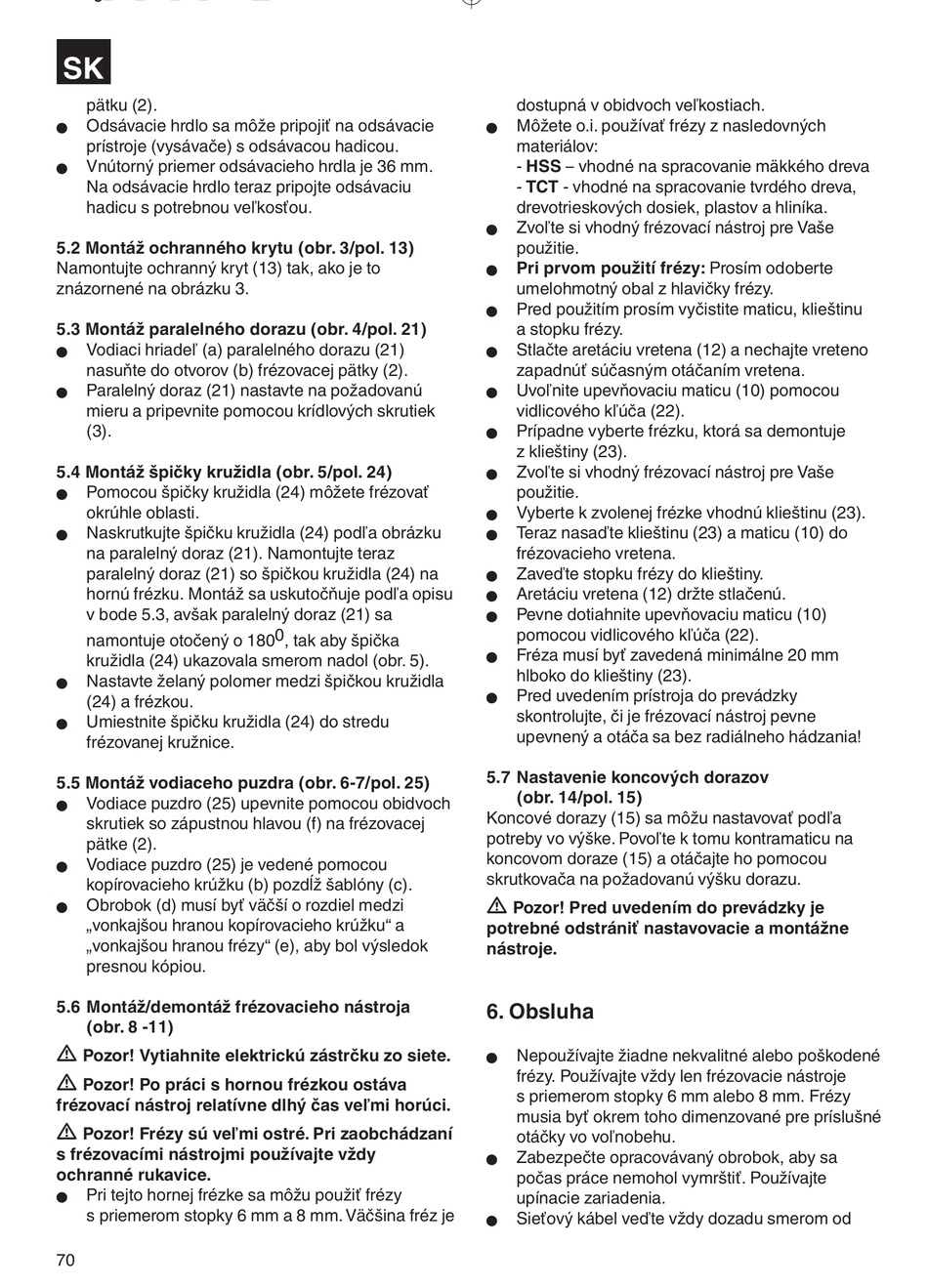

EINHELL RT-RO 55 Originalbetriebsanleitung Seite 70

SK
pätku (2).
Odsávacie hrdlo sa môže pripojiť na odsávacie
n
prístroje (vysávače) s odsávacou hadicou.
Vnútorný priemer odsávacieho hrdla je 36 mm.
n
Na odsávacie hrdlo teraz pripojte odsávaciu
hadicu s potrebnou veľkosťou.
5.2 Montáž ochranného krytu (obr. 3/pol. 13)
Namontujte ochranný kryt (13) tak, ako je to
znázornené na obrázku 3.
5.3 Montáž paralelného dorazu (obr. 4/pol. 21)
Vodiaci hriadeľ (a) paralelného dorazu (21)
n
nasuňte do otvorov (b) frézovacej pätky (2).
Paralelný doraz (21) nastavte na požadovanú
n
mieru a pripevnite pomocou krídlových skrutiek
(3).
5.4 Montáž špičky kružidla (obr. 5/pol. 24)
Pomocou špičky kružidla (24) môžete frézovať
n
okrúhle oblasti.
Naskrutkujte špičku kružidla (24) podľa obrázku
n
na paralelný doraz (21). Namontujte teraz
paralelný doraz (21) so špičkou kružidla (24) na
hornú frézku. Montáž sa uskutočňuje podľa opisu
v bode 5.3, avšak paralelný doraz (21) sa
namontuje otočený o 180 0 , tak aby špička
kružidla (24) ukazovala smerom nadol (obr. 5).
Nastavte želaný polomer medzi špičkou kružidla
n
(24) a frézkou.
Umiestnite špičku kružidla (24) do stredu
n
frézovanej kružnice.
5.5 Montáž vodiaceho puzdra (obr. 6-7/pol. 25)
Vodiace puzdro (25) upevnite pomocou obidvoch
n
skrutiek so zápustnou hlavou (f) na frézovacej
pätke (2).
Vodiace puzdro (25) je vedené pomocou
n
kopírovacieho krúžku (b) pozdĺž šablóny (c).
Obrobok (d) musí byť väčší o rozdiel medzi
n
„vonkajšou hranou kopírovacieho krúžku" a
„vonkajšou hranou frézy" (e), aby bol výsledok
presnou kópiou.
5.6 Montáž/demontáž frézovacieho nástroja
(obr. 8 -11)
Pozor! Vytiahnite elektrickú zástrčku zo siete.
Pozor! Po práci s hornou frézkou ostáva
frézovací nástroj relatívne dlhý čas veľmi horúci.
Pozor! Frézy sú veľmi ostré. Pri zaobchádzaní
s frézovacími nástrojmi používajte vždy
ochranné rukavice.
Pri tejto hornej frézke sa môžu použiť frézy
n
s priemerom stopky 6 mm a 8 mm. Väčšina fréz je
70
dostupná v obidvoch veľkostiach.
Môžete o.i. používať frézy z nasledovných
n
materiálov:
- HSS – vhodné na spracovanie mäkkého dreva
- TCT - vhodné na spracovanie tvrdého dreva,
drevotrieskových dosiek, plastov a hliníka.
Zvoľte si vhodný frézovací nástroj pre Vaše
n
použitie.
Pri prvom použití frézy: Prosím odoberte
n
umelohmotný obal z hlavičky frézy.
Pred použitím prosím vyčistite maticu, klieštinu
n
a stopku frézy.
Stlačte aretáciu vretena (12) a nechajte vreteno
n
zapadnúť súčasným otáčaním vretena.
Uvoľnite upevňovaciu maticu (10) pomocou
n
vidlicového kľúča (22).
Prípadne vyberte frézku, ktorá sa demontuje
n
z klieštiny (23).
Zvoľte si vhodný frézovací nástroj pre Vaše
n
použitie.
Vyberte k zvolenej frézke vhodnú klieštinu (23).
n
Teraz nasaďte klieštinu (23) a maticu (10) do
n
frézovacieho vretena.
Zaveďte stopku frézy do klieštiny.
n
Aretáciu vretena (12) držte stlačenú.
n
Pevne dotiahnite upevňovaciu maticu (10)
n
pomocou vidlicového kľúča (22).
Fréza musí byť zavedená minimálne 20 mm
n
hlboko do klieštiny (23).
Pred uvedením prístroja do prevádzky
n
skontrolujte, či je frézovací nástroj pevne
upevnený a otáča sa bez radiálneho hádzania!
5.7 Nastavenie koncových dorazov
(obr. 14/pol. 15)
Koncové dorazy (15) sa môžu nastavovať podľa
potreby vo výške. Povoľte k tomu kontramaticu na
koncovom doraze (15) a otáčajte ho pomocou
skrutkovača na požadovanú výšku dorazu.
Pozor! Pred uvedením do prevádzky je
potrebné odstrániť nastavovacie a montážne
nástroje.
6. Obsluha
Nepoužívajte žiadne nekvalitné alebo poškodené
n
frézy. Používajte vždy len frézovacie nástroje
s priemerom stopky 6 mm alebo 8 mm. Frézy
musia byť okrem toho dimenzované pre príslušné
otáčky vo voľnobehu.
Zabezpečte opracovávaný obrobok, aby sa
n
počas práce nemohol vymrštiť. Používajte
upínacie zariadenia.
Sieťový kábel veďte vždy dozadu smerom od
n
