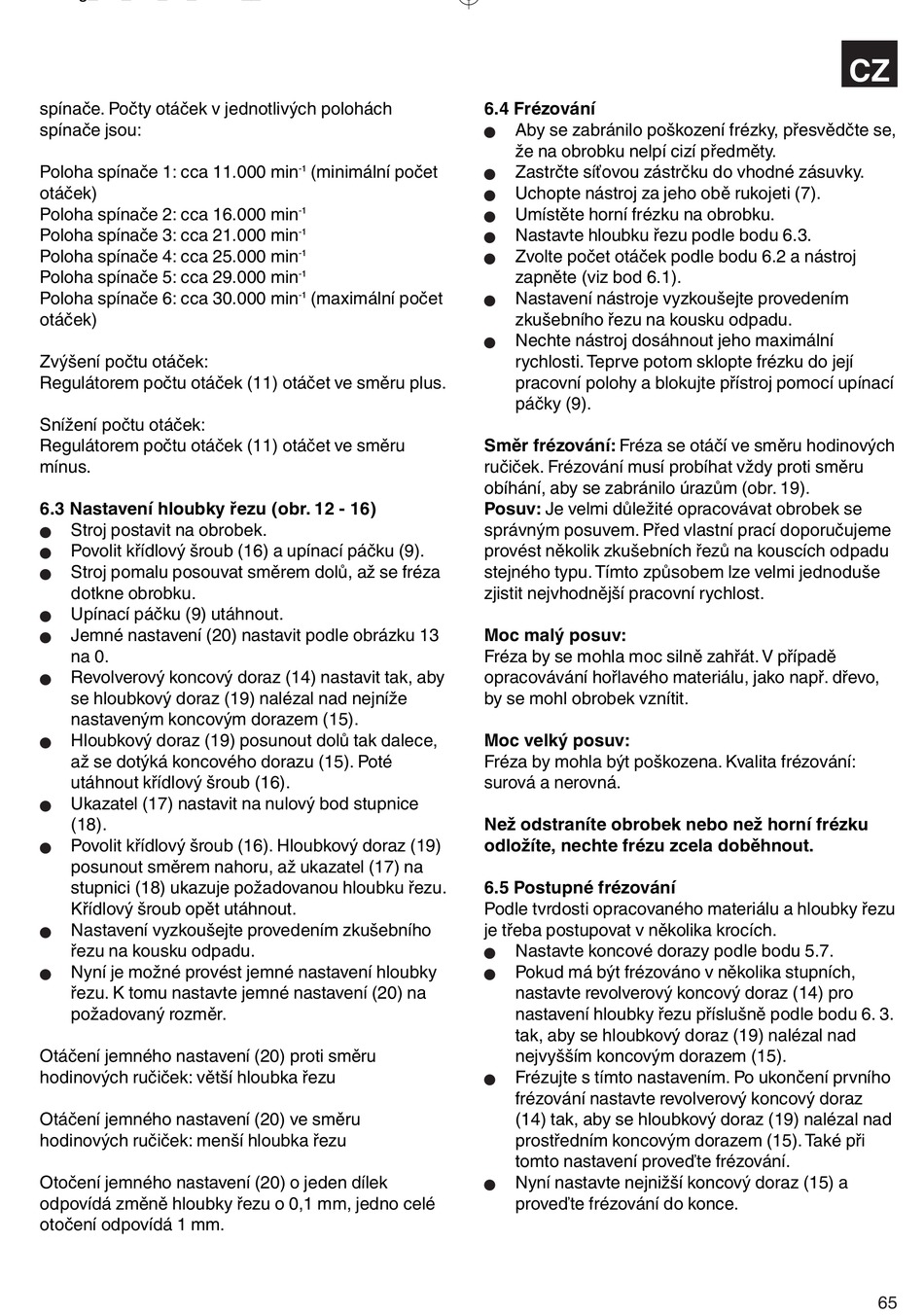

spínače. Počty otáček v jednotlivých polohách
spínače jsou:
Poloha spínače 1: cca 11.000 min
otáček)
Poloha spínače 2: cca 16.000 min
Poloha spínače 3: cca 21.000 min
Poloha spínače 4: cca 25.000 min
Poloha spínače 5: cca 29.000 min
Poloha spínače 6: cca 30.000 min
otáček)
Zvýšení počtu otáček:
Regulátorem počtu otáček (11) otáčet ve směru plus.
Snížení počtu otáček:
Regulátorem počtu otáček (11) otáčet ve směru
mínus.
6.3 Nastavení hloubky řezu (obr. 12 - 16)
Stroj postavit na obrobek.
n
Povolit křídlový šroub (16) a upínací páčku (9).
n
Stroj pomalu posouvat směrem dolů, až se fréza
n
dotkne obrobku.
Upínací páčku (9) utáhnout.
n
Jemné nastavení (20) nastavit podle obrázku 13
n
na 0.
Revolverový koncový doraz (14) nastavit tak, aby
n
se hloubkový doraz (19) nalézal nad nejníže
nastaveným koncovým dorazem (15).
Hloubkový doraz (19) posunout dolů tak dalece,
n
až se dotýká koncového dorazu (15). Poté
utáhnout křídlový šroub (16).
Ukazatel (17) nastavit na nulový bod stupnice
n
(18).
Povolit křídlový šroub (16). Hloubkový doraz (19)
n
posunout směrem nahoru, až ukazatel (17) na
stupnici (18) ukazuje požadovanou hloubku řezu.
Křídlový šroub opět utáhnout.
Nastavení vyzkoušejte provedením zkušebního
n
řezu na kousku odpadu.
Nyní je možné provést jemné nastavení hloubky
n
řezu. K tomu nastavte jemné nastavení (20) na
požadovaný rozměr.
Otáčení jemného nastavení (20) proti směru
hodinových ručiček: větší hloubka řezu
Otáčení jemného nastavení (20) ve směru
hodinových ručiček: menší hloubka řezu
Otočení jemného nastavení (20) o jeden dílek
odpovídá změně hloubky řezu o 0,1 mm, jedno celé
otočení odpovídá 1 mm.
-1 (minimální počet
-1
-1
-1
-1
-1 (maximální počet
6.4 Frézování
Aby se zabránilo poškození frézky, přesvědčte se,
n
že na obrobku nelpí cizí předměty.
Zastrčte síťovou zástrčku do vhodné zásuvky.
n
Uchopte nástroj za jeho obě rukojeti (7).
n
Umístěte horní frézku na obrobku.
n
Nastavte hloubku řezu podle bodu 6.3.
n
Zvolte počet otáček podle bodu 6.2 a nástroj
n
zapněte (viz bod 6.1).
Nastavení nástroje vyzkoušejte provedením
n
zkušebního řezu na kousku odpadu.
Nechte nástroj dosáhnout jeho maximální
n
rychlosti. Teprve potom sklopte frézku do její
pracovní polohy a blokujte přístroj pomocí upínací
páčky (9).
Směr frézování: Fréza se otáčí ve směru hodinových
ručiček. Frézování musí probíhat vždy proti směru
obíhání, aby se zabránilo úrazům (obr. 19).
Posuv: Je velmi důležité opracovávat obrobek se
správným posuvem. Před vlastní prací doporučujeme
provést několik zkušebních řezů na kouscích odpadu
stejného typu. Tímto způsobem lze velmi jednoduše
zjistit nejvhodnější pracovní rychlost.
Moc malý posuv:
Fréza by se mohla moc silně zahřát. V případě
opracovávání hořlavého materiálu, jako např. dřevo,
by se mohl obrobek vznítit.
Moc velký posuv:
Fréza by mohla být poškozena. Kvalita frézování:
surová a nerovná.
Než odstraníte obrobek nebo než horní frézku
odložíte, nechte frézu zcela doběhnout.
6.5 Postupné frézování
Podle tvrdosti opracovaného materiálu a hloubky řezu
je třeba postupovat v několika krocích.
Nastavte koncové dorazy podle bodu 5.7.
n
Pokud má být frézováno v několika stupních,
n
nastavte revolverový koncový doraz (14) pro
nastavení hloubky řezu příslušně podle bodu 6. 3.
tak, aby se hloubkový doraz (19) nalézal nad
nejvyšším koncovým dorazem (15).
Frézujte s tímto nastavením. Po ukončení prvního
n
frézování nastavte revolverový koncový doraz
(14) tak, aby se hloubkový doraz (19) nalézal nad
prostředním koncovým dorazem (15). Také při
tomto nastavení proveďte frézování.
Nyní nastavte nejnižší koncový doraz (15) a
n
proveďte frézování do konce.
