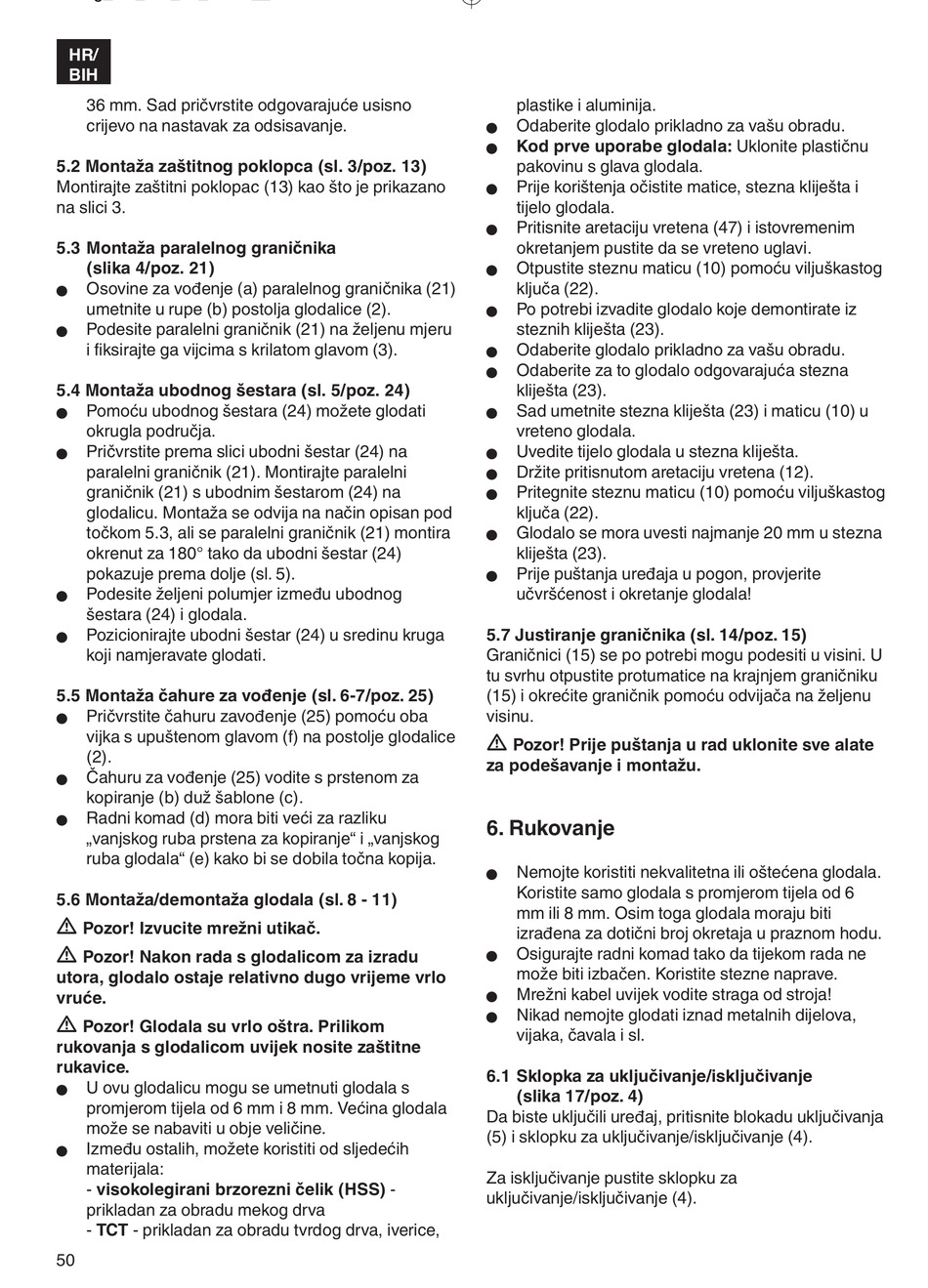

HR/
BIH
36 mm. Sad pričvrstite odgovarajuće usisno
crijevo na nastavak za odsisavanje.
5.2 Montaža zaštitnog poklopca (sl. 3/poz. 13)
Montirajte zaštitni poklopac (13) kao što je prikazano
na slici 3.
5.3 Montaža paralelnog graničnika
(slika 4/poz. 21)
Osovine za vođenje (a) paralelnog graničnika (21)
n
umetnite u rupe (b) postolja glodalice (2).
Podesite paralelni graničnik (21) na željenu mjeru
n
i fiksirajte ga vijcima s krilatom glavom (3).
5.4 Montaža ubodnog šestara (sl. 5/poz. 24)
Pomoću ubodnog šestara (24) možete glodati
n
okrugla područja.
Pričvrstite prema slici ubodni šestar (24) na
n
paralelni graničnik (21). Montirajte paralelni
graničnik (21) s ubodnim šestarom (24) na
glodalicu. Montaža se odvija na način opisan pod
točkom 5.3, ali se paralelni graničnik (21) montira
okrenut za 180° tako da ubodni šestar (24)
pokazuje prema dolje (sl. 5).
Podesite željeni polumjer između ubodnog
n
šestara (24) i glodala.
Pozicionirajte ubodni šestar (24) u sredinu kruga
n
koji namjeravate glodati.
5.5 Montaža čahure za vođenje (sl. 6-7/poz. 25)
Pričvrstite čahuru zavođenje (25) pomoću oba
n
vijka s upuštenom glavom (f) na postolje glodalice
(2).
Čahuru za vođenje (25) vodite s prstenom za
n
kopiranje (b) duž šablone (c).
Radni komad (d) mora biti veći za razliku
n
„vanjskog ruba prstena za kopiranje" i „vanjskog
ruba glodala" (e) kako bi se dobila točna kopija.
5.6 Montaža/demontaža glodala (sl. 8 - 11)
Pozor! Izvucite mrežni utikač.
Pozor! Nakon rada s glodalicom za izradu
utora, glodalo ostaje relativno dugo vrijeme vrlo
vruće.
Pozor! Glodala su vrlo oštra. Prilikom
rukovanja s glodalicom uvijek nosite zaštitne
rukavice.
U ovu glodalicu mogu se umetnuti glodala s
n
promjerom tijela od 6 mm i 8 mm. Većina glodala
može se nabaviti u obje veličine.
Između ostalih, možete koristiti od sljedećih
n
materijala:
- visokolegirani brzorezni čelik (HSS) -
prikladan za obradu mekog drva
- TCT - prikladan za obradu tvrdog drva, iverice,
50
plastike i aluminija.
Odaberite glodalo prikladno za vašu obradu.
n
Kod prve uporabe glodala: Uklonite plastičnu
n
pakovinu s glava glodala.
Prije korištenja očistite matice, stezna kliješta i
n
tijelo glodala.
Pritisnite aretaciju vretena (47) i istovremenim
n
okretanjem pustite da se vreteno uglavi.
Otpustite steznu maticu (10) pomoću viljuškastog
n
ključa (22).
Po potrebi izvadite glodalo koje demontirate iz
n
steznih kliješta (23).
Odaberite glodalo prikladno za vašu obradu.
n
Odaberite za to glodalo odgovarajuća stezna
n
kliješta (23).
Sad umetnite stezna kliješta (23) i maticu (10) u
n
vreteno glodala.
Uvedite tijelo glodala u stezna kliješta.
n
Držite pritisnutom aretaciju vretena (12).
n
Pritegnite steznu maticu (10) pomoću viljuškastog
n
ključa (22).
Glodalo se mora uvesti najmanje 20 mm u stezna
n
kliješta (23).
Prije puštanja uređaja u pogon, provjerite
n
učvršćenost i okretanje glodala!
5.7 Justiranje graničnika (sl. 14/poz. 15)
Graničnici (15) se po potrebi mogu podesiti u visini. U
tu svrhu otpustite protumatice na krajnjem graničniku
(15) i okrećite graničnik pomoću odvijača na željenu
visinu.
Pozor! Prije puštanja u rad uklonite sve alate
za podešavanje i montažu.
6. Rukovanje
Nemojte koristiti nekvalitetna ili oštećena glodala.
n
Koristite samo glodala s promjerom tijela od 6
mm ili 8 mm. Osim toga glodala moraju biti
izrađena za dotični broj okretaja u praznom hodu.
Osigurajte radni komad tako da tijekom rada ne
n
može biti izbačen. Koristite stezne naprave.
Mrežni kabel uvijek vodite straga od stroja!
n
Nikad nemojte glodati iznad metalnih dijelova,
n
vijaka, čavala i sl.
6.1 Sklopka za uključivanje/isključivanje
(slika 17/poz. 4)
Da biste uključili uređaj, pritisnite blokadu uključivanja
(5) i sklopku za uključivanje/isključivanje (4).
Za isključivanje pustite sklopku za
uključivanje/isključivanje (4).
