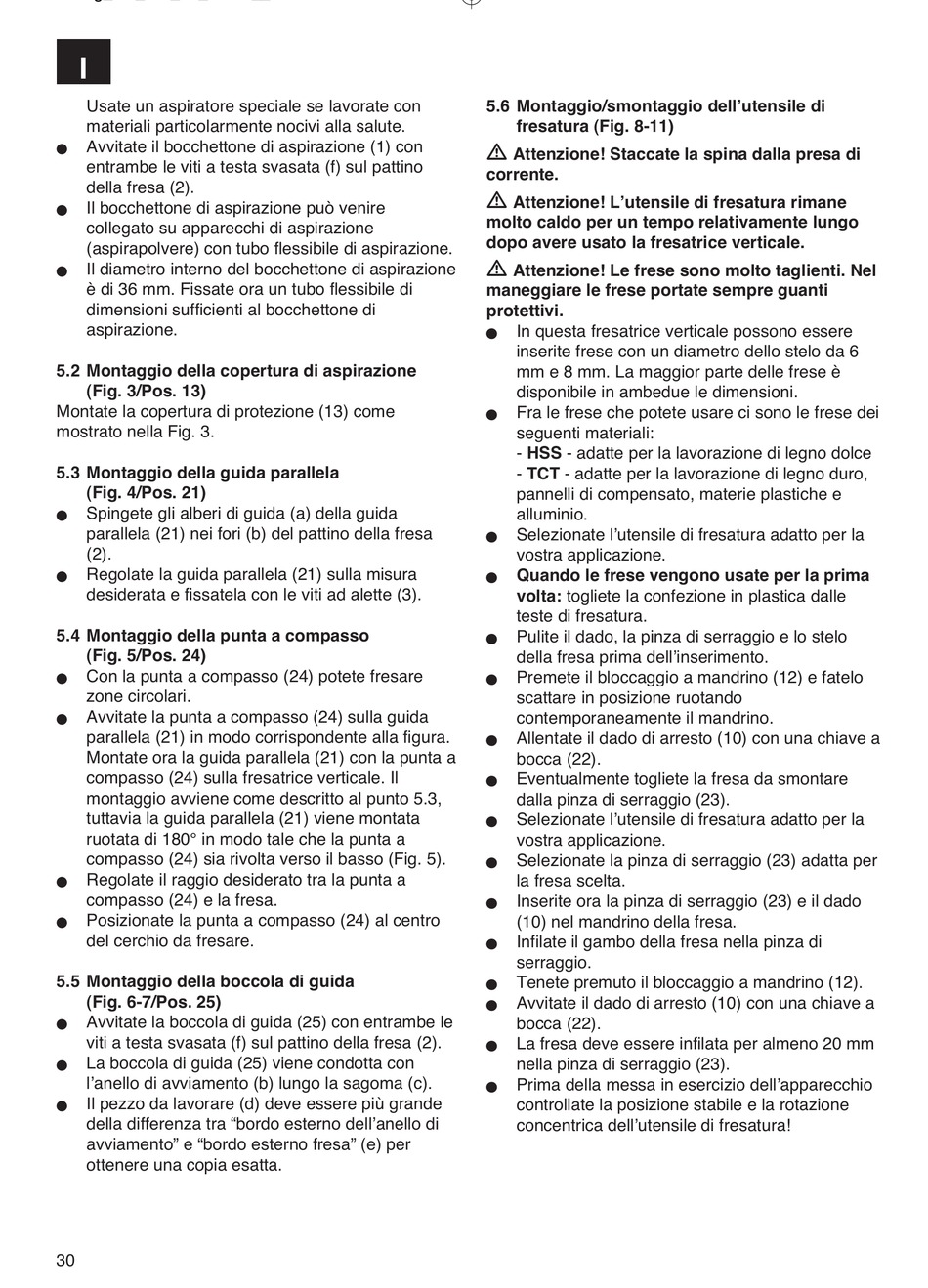

EINHELL RT-RO 55 Originalbetriebsanleitung Seite 30

I
Usate un aspiratore speciale se lavorate con
materiali particolarmente nocivi alla salute.
Avvitate il bocchettone di aspirazione (1) con
n
entrambe le viti a testa svasata (f) sul pattino
della fresa (2).
Il bocchettone di aspirazione può venire
n
collegato su apparecchi di aspirazione
(aspirapolvere) con tubo flessibile di aspirazione.
Il diametro interno del bocchettone di aspirazione
n
è di 36 mm. Fissate ora un tubo flessibile di
dimensioni sufficienti al bocchettone di
aspirazione.
5.2 Montaggio della copertura di aspirazione
(Fig. 3/Pos. 13)
Montate la copertura di protezione (13) come
mostrato nella Fig. 3.
5.3 Montaggio della guida parallela
(Fig. 4/Pos. 21)
Spingete gli alberi di guida (a) della guida
n
parallela (21) nei fori (b) del pattino della fresa
(2).
Regolate la guida parallela (21) sulla misura
n
desiderata e fissatela con le viti ad alette (3).
5.4 Montaggio della punta a compasso
(Fig. 5/Pos. 24)
Con la punta a compasso (24) potete fresare
n
zone circolari.
Avvitate la punta a compasso (24) sulla guida
n
parallela (21) in modo corrispondente alla figura.
Montate ora la guida parallela (21) con la punta a
compasso (24) sulla fresatrice verticale. Il
montaggio avviene come descritto al punto 5.3,
tuttavia la guida parallela (21) viene montata
ruotata di 180° in modo tale che la punta a
compasso (24) sia rivolta verso il basso (Fig. 5).
Regolate il raggio desiderato tra la punta a
n
compasso (24) e la fresa.
Posizionate la punta a compasso (24) al centro
n
del cerchio da fresare.
5.5 Montaggio della boccola di guida
(Fig. 6-7/Pos. 25)
Avvitate la boccola di guida (25) con entrambe le
n
viti a testa svasata (f) sul pattino della fresa (2).
La boccola di guida (25) viene condotta con
n
lʼanello di avviamento (b) lungo la sagoma (c).
Il pezzo da lavorare (d) deve essere più grande
n
della differenza tra "bordo esterno dellʼanello di
avviamento" e "bordo esterno fresa" (e) per
ottenere una copia esatta.
30
5.6 Montaggio/smontaggio dellʼutensile di
fresatura (Fig. 8-11)
Attenzione! Staccate la spina dalla presa di
corrente.
Attenzione! Lʼutensile di fresatura rimane
molto caldo per un tempo relativamente lungo
dopo avere usato la fresatrice verticale.
Attenzione! Le frese sono molto taglienti. Nel
maneggiare le frese portate sempre guanti
protettivi.
In questa fresatrice verticale possono essere
n
inserite frese con un diametro dello stelo da 6
mm e 8 mm. La maggior parte delle frese è
disponibile in ambedue le dimensioni.
Fra le frese che potete usare ci sono le frese dei
n
seguenti materiali:
- HSS - adatte per la lavorazione di legno dolce
- TCT - adatte per la lavorazione di legno duro,
pannelli di compensato, materie plastiche e
alluminio.
Selezionate lʼutensile di fresatura adatto per la
n
vostra applicazione.
Quando le frese vengono usate per la prima
n
volta: togliete la confezione in plastica dalle
teste di fresatura.
Pulite il dado, la pinza di serraggio e lo stelo
n
della fresa prima dellʼinserimento.
Premete il bloccaggio a mandrino (12) e fatelo
n
scattare in posizione ruotando
contemporaneamente il mandrino.
Allentate il dado di arresto (10) con una chiave a
n
bocca (22).
Eventualmente togliete la fresa da smontare
n
dalla pinza di serraggio (23).
Selezionate lʼutensile di fresatura adatto per la
n
vostra applicazione.
Selezionate la pinza di serraggio (23) adatta per
n
la fresa scelta.
Inserite ora la pinza di serraggio (23) e il dado
n
(10) nel mandrino della fresa.
Infilate il gambo della fresa nella pinza di
n
serraggio.
Tenete premuto il bloccaggio a mandrino (12).
n
Avvitate il dado di arresto (10) con una chiave a
n
bocca (22).
La fresa deve essere infilata per almeno 20 mm
n
nella pinza di serraggio (23).
Prima della messa in esercizio dellʼapparecchio
n
controllate la posizione stabile e la rotazione
concentrica dellʼutensile di fresatura!
