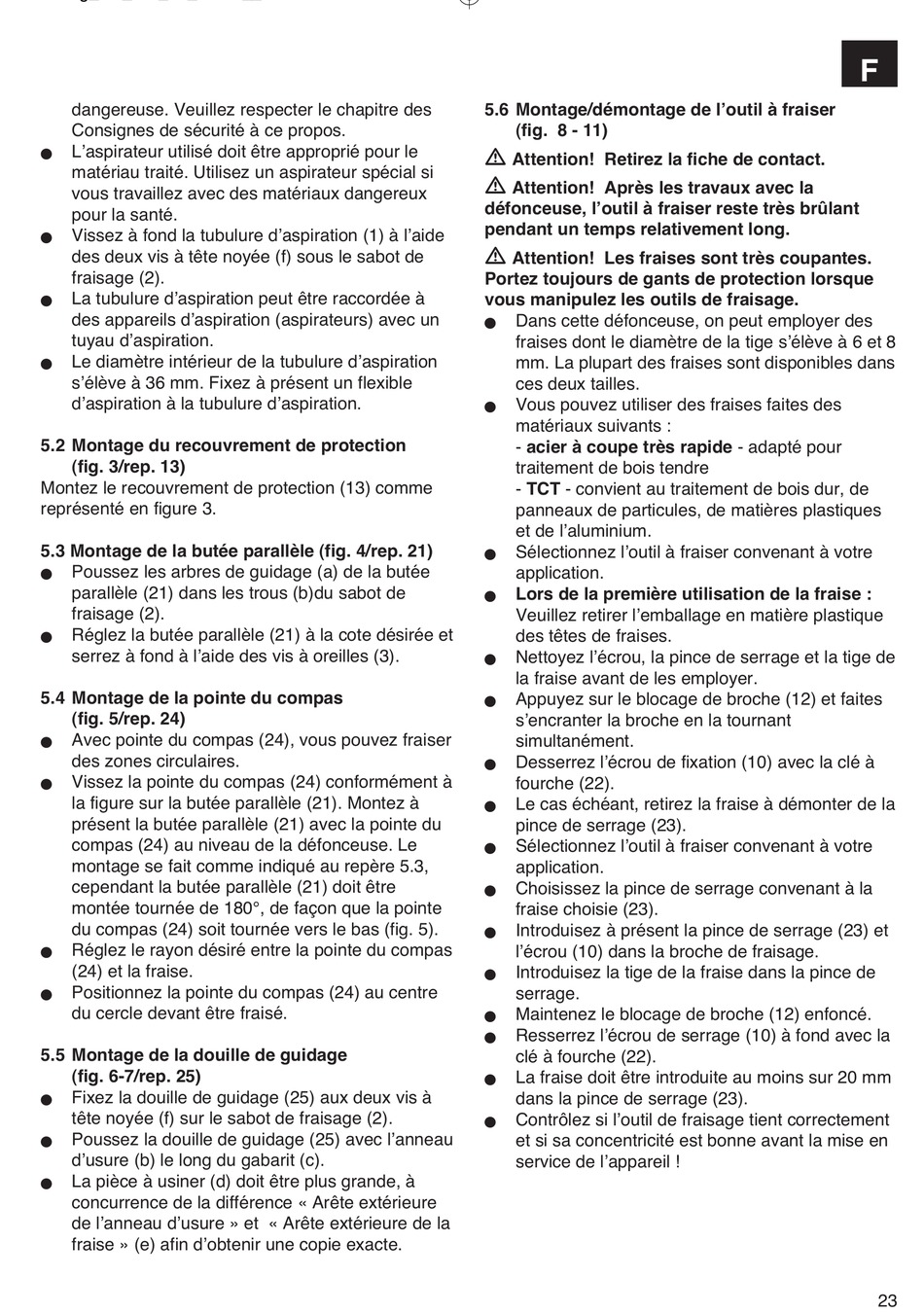

dangereuse. Veuillez respecter le chapitre des
Consignes de sécurité à ce propos.
Lʼaspirateur utilisé doit être approprié pour le
n
matériau traité. Utilisez un aspirateur spécial si
vous travaillez avec des matériaux dangereux
pour la santé.
Vissez à fond la tubulure dʼaspiration (1) à lʼaide
n
des deux vis à tête noyée (f) sous le sabot de
fraisage (2).
La tubulure dʼaspiration peut être raccordée à
n
des appareils dʼaspiration (aspirateurs) avec un
tuyau dʼaspiration.
Le diamètre intérieur de la tubulure dʼaspiration
n
sʼélève à 36 mm. Fixez à présent un flexible
dʼaspiration à la tubulure dʼaspiration.
5.2 Montage du recouvrement de protection
(fig. 3/rep. 13)
Montez le recouvrement de protection (13) comme
représenté en figure 3.
5.3 Montage de la butée parallèle (fig. 4/rep. 21)
Poussez les arbres de guidage (a) de la butée
n
parallèle (21) dans les trous (b)du sabot de
fraisage (2).
Réglez la butée parallèle (21) à la cote désirée et
n
serrez à fond à lʼaide des vis à oreilles (3).
5.4 Montage de la pointe du compas
(fig. 5/rep. 24)
Avec pointe du compas (24), vous pouvez fraiser
n
des zones circulaires.
Vissez la pointe du compas (24) conformément à
n
la figure sur la butée parallèle (21). Montez à
présent la butée parallèle (21) avec la pointe du
compas (24) au niveau de la défonceuse. Le
montage se fait comme indiqué au repère 5.3,
cependant la butée parallèle (21) doit être
montée tournée de 180°, de façon que la pointe
du compas (24) soit tournée vers le bas (fig. 5).
Réglez le rayon désiré entre la pointe du compas
n
(24) et la fraise.
Positionnez la pointe du compas (24) au centre
n
du cercle devant être fraisé.
5.5 Montage de la douille de guidage
(fig. 6-7/rep. 25)
Fixez la douille de guidage (25) aux deux vis à
n
tête noyée (f) sur le sabot de fraisage (2).
Poussez la douille de guidage (25) avec lʼanneau
n
dʼusure (b) le long du gabarit (c).
La pièce à usiner (d) doit être plus grande, à
n
concurrence de la différence « Arête extérieure
de lʼanneau dʼusure » et « Arête extérieure de la
fraise » (e) afin dʼobtenir une copie exacte.
5.6 Montage/démontage de lʼoutil à fraiser
(fig. 8 - 11)
Attention! Retirez la fiche de contact.
Attention! Après les travaux avec la
défonceuse, lʼoutil à fraiser reste très brûlant
pendant un temps relativement long.
Attention! Les fraises sont très coupantes.
Portez toujours de gants de protection lorsque
vous manipulez les outils de fraisage.
Dans cette défonceuse, on peut employer des
n
fraises dont le diamètre de la tige sʼélève à 6 et 8
mm. La plupart des fraises sont disponibles dans
ces deux tailles.
Vous pouvez utiliser des fraises faites des
n
matériaux suivants :
- acier à coupe très rapide - adapté pour
traitement de bois tendre
- TCT - convient au traitement de bois dur, de
panneaux de particules, de matières plastiques
et de lʼaluminium.
Sélectionnez lʼoutil à fraiser convenant à votre
n
application.
Lors de la première utilisation de la fraise :
n
Veuillez retirer lʼemballage en matière plastique
des têtes de fraises.
Nettoyez lʼécrou, la pince de serrage et la tige de
n
la fraise avant de les employer.
Appuyez sur le blocage de broche (12) et faites
n
sʼencranter la broche en la tournant
simultanément.
Desserrez lʼécrou de fixation (10) avec la clé à
n
fourche (22).
Le cas échéant, retirez la fraise à démonter de la
n
pince de serrage (23).
Sélectionnez lʼoutil à fraiser convenant à votre
n
application.
Choisissez la pince de serrage convenant à la
n
fraise choisie (23).
Introduisez à présent la pince de serrage (23) et
n
lʼécrou (10) dans la broche de fraisage.
Introduisez la tige de la fraise dans la pince de
n
serrage.
Maintenez le blocage de broche (12) enfoncé.
n
Resserrez lʼécrou de serrage (10) à fond avec la
n
clé à fourche (22).
La fraise doit être introduite au moins sur 20 mm
n
dans la pince de serrage (23).
Contrôlez si lʼoutil de fraisage tient correctement
n
et si sa concentricité est bonne avant la mise en
service de lʼappareil !
