Material einlegen - Standardverfahren

5. Zentrieren Sie das Material nun genau mit dem mitgelieferten Lineal. Das Material muss absolut
mittig positioniert werden (Toleranz: 1 mm).

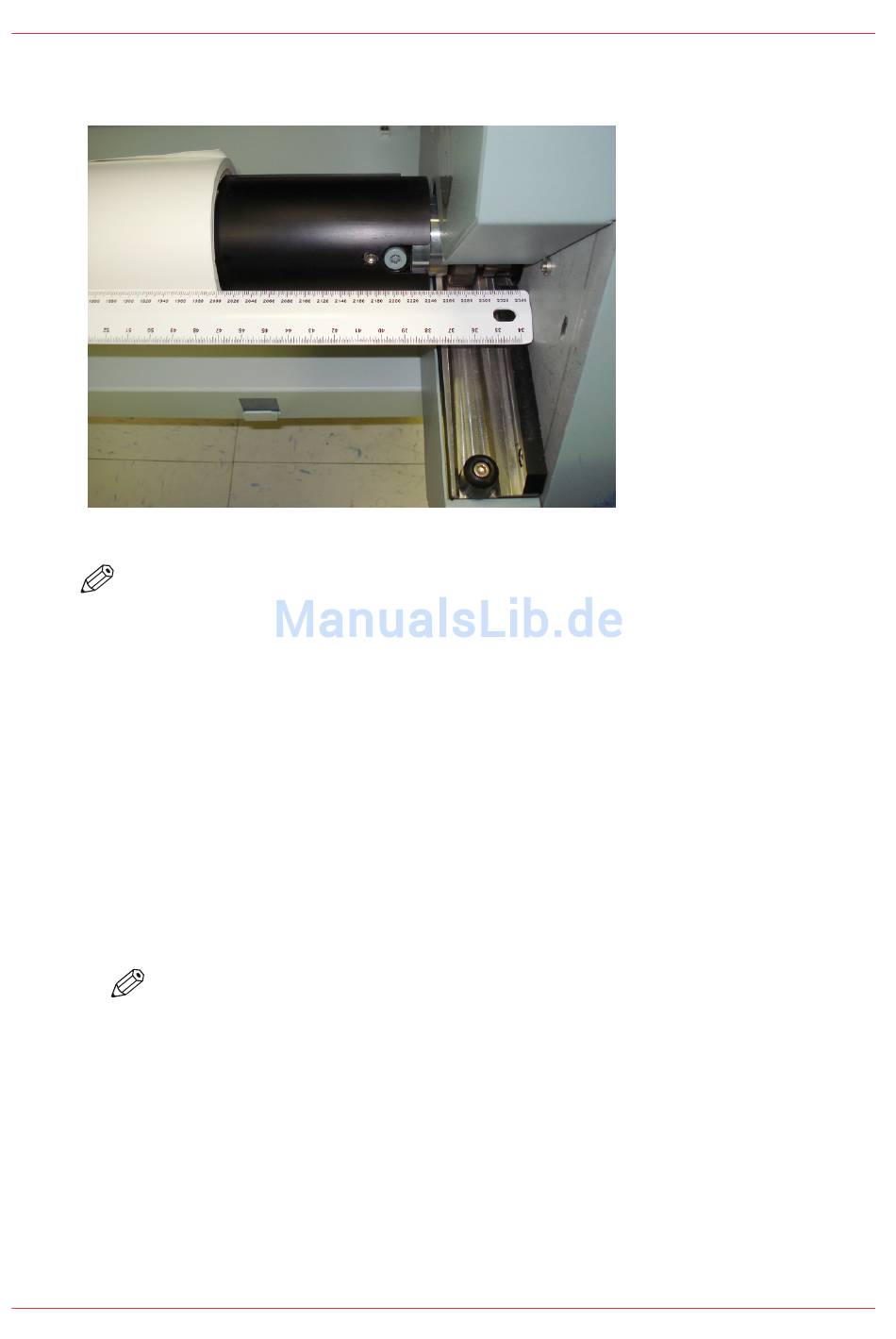

[44] Lineal zum Zentrieren des Materials
HINWEIS
Das mitgelieferte Lineal verfügt sowohl über eine metrische (Millimeter) als auch über eine
angloamerikanische Skala (Zoll). Wenn eine Materialrolle auf der Welle zentriert und das
Lineal wie im Foto gezeigt gehalten wird, stimmt der Wert auf der Linealskala mit der
Breite der Rolle überein. So wird auf dem Foto beispielsweise eine Rolle mit 2 m (bzw.
2.000 mm) Breite auf der Materialwelle zentriert.
6. Arretieren Sie die Kernverriegelungen der Materialzufuhrwelle durch Drehen des 5 mm-
Inbusschlüssel im Uhrzeigersinn.
7. Überprüfen Sie nochmals, ob das Material nach wie vor zentriert ist, da sich die Rolle beim
Verriegeln des Kerns verschieben kann (üblicherweise um 1 bis 2 Millimeter nach rechts).
Nächster Schritt: Leeren Kern aufschieben und in die Aufnahmeposition bringen
8. Legen Sie eine leere Aufnahmewelle auf eine geeignete Arbeitsfläche, und lösen Sie die
Verriegelungen der Materialwelle mit dem 5 mm-Inbusschlüssel.
9. Schieben sie einen leeren Materialkern, dessen Länge mindestens der Breite des zuzuführenden
Materials entspricht, auf die Aufnahmewelle.
10. Zentrieren Sie den Kern grob auf der Welle. Legen Sie die Welle dann in die Aufnahmeposition
(oben) auf der ZMR-Einheit ein.
HINWEIS
Achten Sie darauf, die Welle mit der Kernverriegelung und dem Kupplungsende auf
der rechten Druckerseite einzulegen.
11. Arretieren Sie die Kernverriegelungen der Materialaufnahmewelle mit dem 5 mm-Inbusschlüssel.
Ergebnis
Die ZMR-Einheit ist jetzt für das Drucken auf Rollenmaterial bereit.
Material einlegen - Standardverfahren
Das Standardverfahren zum Einlegen von Material ist schnell und problemlos. Außerdem
entsteht hierbei nur ganz wenig Materialabfall. Für einige längere Druckaufträgen oder bei
104 Kapitel 7 - Zusatzgerät für Material auf Rolle (ZMR)
Océ Arizona Serie 2200
