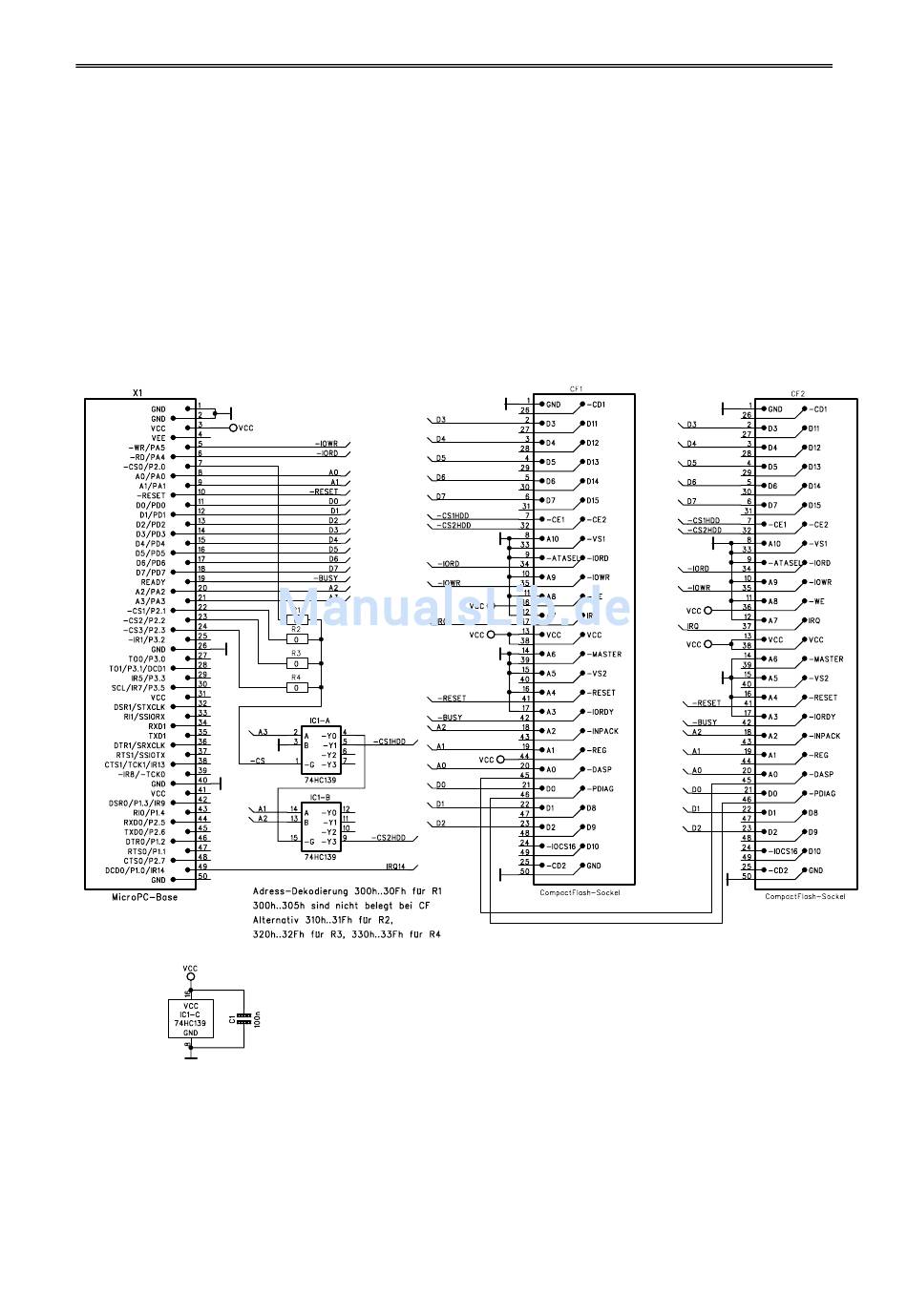

12. Schaltplan MicroPC CompactFlash Anschluß
Gemäß dem folgenden Schaltplan kann ein Adapter für zwei CompactFlash Cards aufgebaut werden.
Obwohl es möglich ist, einen rein passiven Adapter zu implementieren unter Einsatz von zwei Chip-
Selects des PIF-Bus, wird hier ein IC (74HC139, oder 74LCX139) zur Adreßdekodierung verwendet.
Dadurch belegen die CompactFlash Cards nur 10 statt 20 I/O-Adressen.
Von den vier Chip-Selects -CS0..-CS3 wird nur eines benötigt, dementsprechend wird auch nur eine
der Brücken R1..R4 bestückt. Die BIOS-Funktionen für CompactFlash arbeiten normalerweise mit
-CS0, d.h. mit dem Adreßbereich 306h..30Fh.
- 64 -
