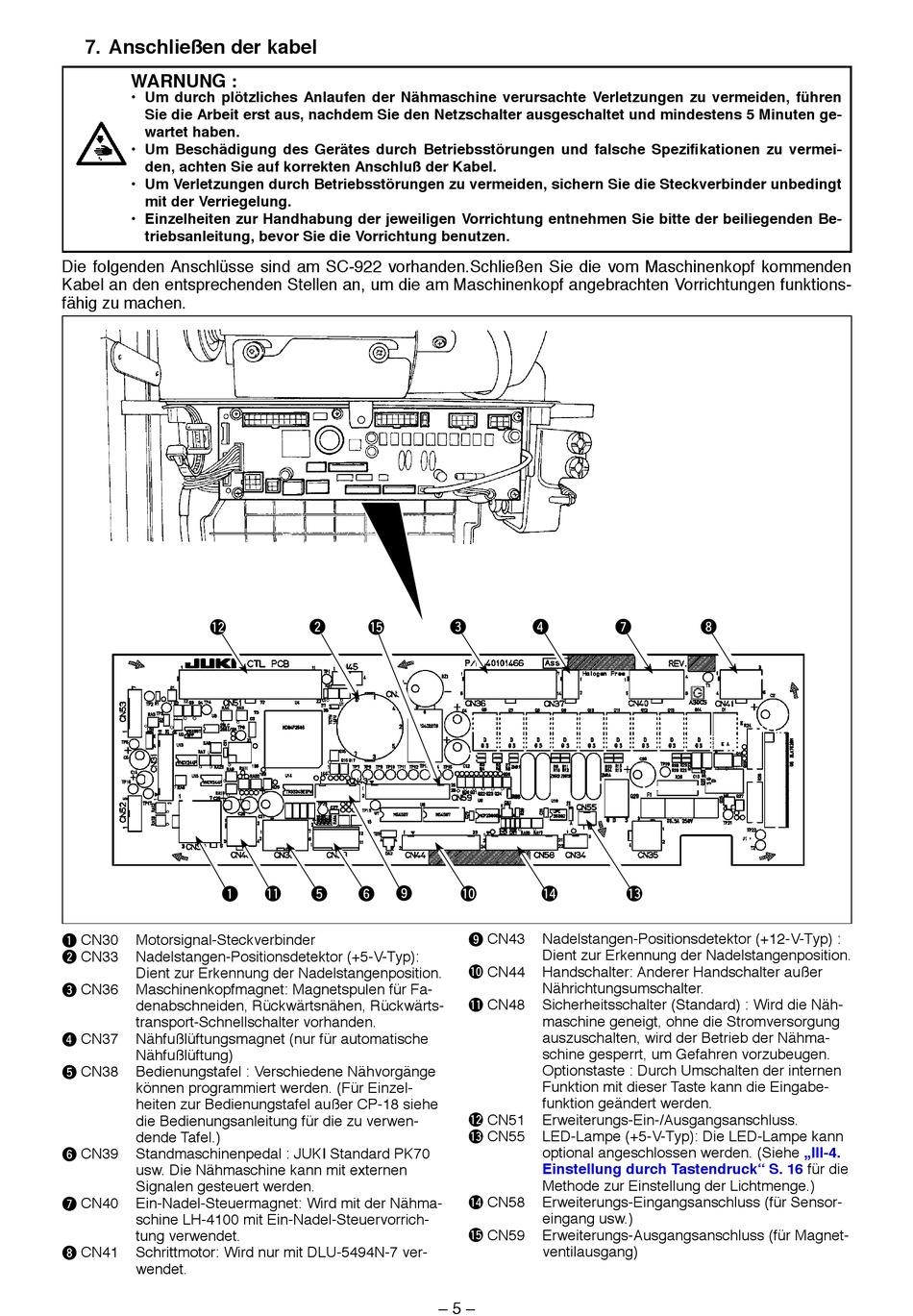

7. Anschließen der kabel
WARNUNG :
• Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen
Sie die Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten ge-
wartet haben.
• Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezifikationen zu vermei-
den, achten Sie auf korrekten Anschluß der Kabel.
• Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbedingt
mit der Verriegelung.
• Einzelheiten zur Handhabung der jeweiligen Vorrichtung entnehmen Sie bitte der beiliegenden Be-
triebsanleitung, bevor Sie die Vorrichtung benutzen.
Die folgenden Anschlüsse sind am SC-922 vorhanden.Schließen Sie die vom Maschinenkopf kommenden
Kabel an den entsprechenden Stellen an, um die am Maschinenkopf angebrachten Vorrichtungen funktions-
fähg zu machen.
!2
1
1 CN30 Motorsignal-Steckverbinder
2 CN33 Nadelstangen-Postonsdetektor (+5-V-Typ):
Dent zur Erkennung der Nadelstangenposton.
3 CN36 Maschinenkopfmagnet: Magnetspulen für Fa-
denabschneiden, Rückwärtsnähen, Rückwärts-
transport-Schnellschalter vorhanden.
4 CN37 Nähfußlüftungsmagnet (nur für automatische
Nähfußlüftung)
5 CN38 Bedienungstafel : Verschiedene Nähvorgänge
können programmert werden. (Für Enzel-
heiten zur Bedienungstafel außer CP-18 siehe
de Bedenungsanletung für de zu verwen-
dende Tafel.)
6 CN39 Standmaschinenpedal : JUKI Standard PK70
usw. De Nähmaschne kann mt externen
Sgnalen gesteuert werden.
7 CN40 Ein-Nadel-Steuermagnet: Wird mit der Nähma-
schne LH-4100 mt En-Nadel-Steuervorrch-
tung verwendet.
8 CN41 Schrittmotor: Wird nur mit DLU-5494N-7 ver-
wendet.
2 !5
!1 5 6 9
3 4
!0 !4
9 CN43 Nadelstangen-Positionsdetektor (+12-V-Typ) :
Dent zur Erkennung der Nadelstangenposton.
!0 CN44 Handschalter: Anderer Handschalter außer
Nährchtungsumschalter.
!1 CN48 Sicherheitsschalter (Standard) : Wird die Näh-
maschine geneigt, ohne die Stromversorgung
auszuschalten, wird der Betrieb der Nähma-
schine gesperrt, um Gefahren vorzubeugen.
Optonstaste : Durch Umschalten der nternen
Funkton mt deser Taste kann de Engabe-
funkton geändert werden.
!2 CN51 Erweiterungs-Ein-/Ausgangsanschluss.
!3 CN55 LED-Lampe (+5-V-Typ): De LED-Lampe kann
optonal angeschlossen werden. (Sehe „III-4.
Einstellung durch Tastendruck" S.
Methode zur Enstellung der Lchtmenge.)
!4 CN58 Erweiterungs-Eingangsanschluss (für Sensor-
engang usw.)
!5 CN59 Erweiterungs-Ausgangsanschluss (für Magnet-
ventlausgang)
– 5 –
7 8
!3
