A
2

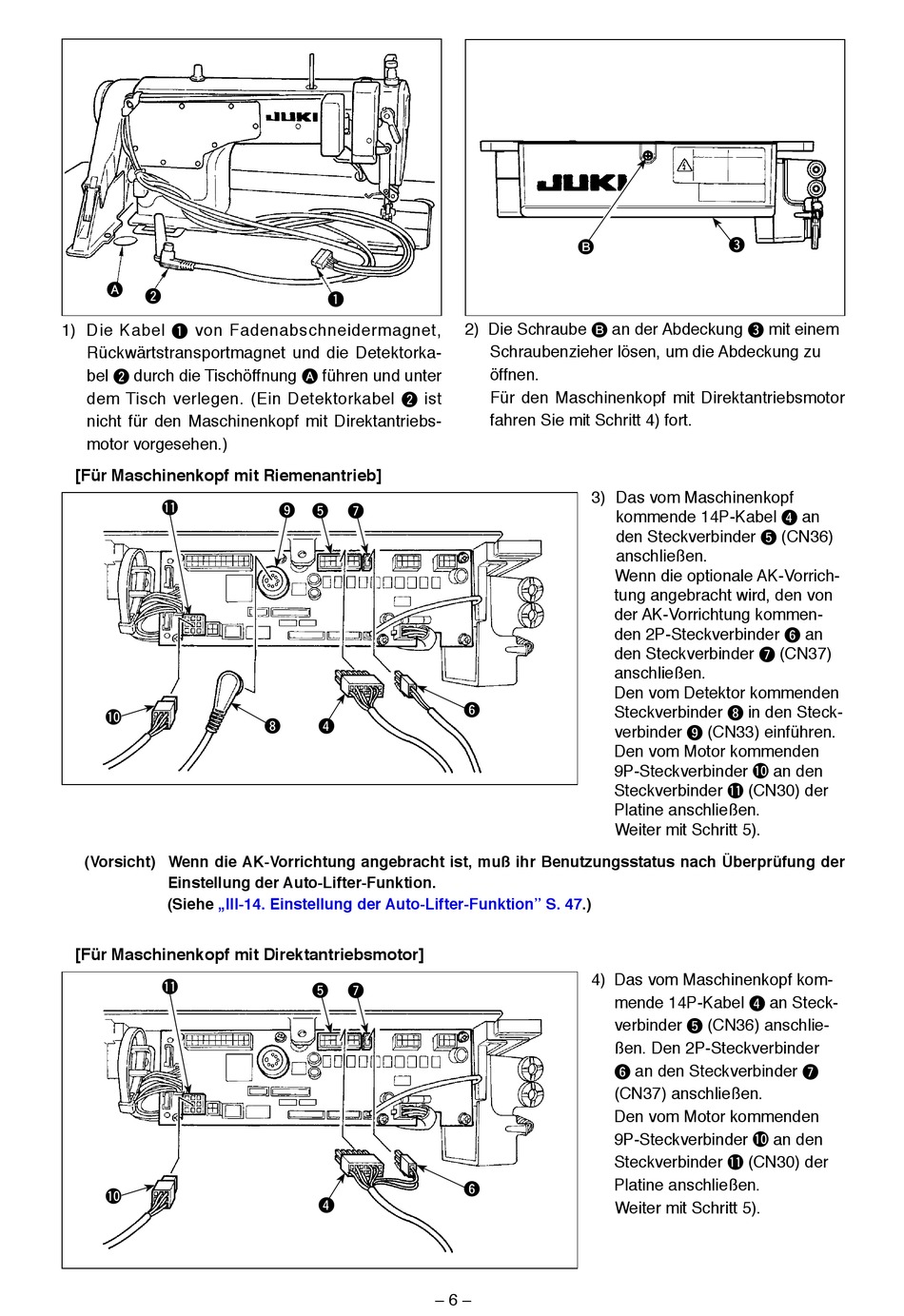

1) De Kabel 1 von Fadenabschneidermagnet,
Rückwärtstransportmagnet und de Detektorka-
bel 2 durch de Tschöffnung A führen und unter
dem Tsch verlegen. (En Detektorkabel 2 st
ncht für den Maschnenkopf mt Drektantrebs-
motor vorgesehen.)
[Für Maschinenkopf mit Riemenantrieb]
!1
!0
(Vorsicht) Wenn die AK-Vorrichtung angebracht ist, muß ihr Benutzungsstatus nach Überprüfung der
Einstellung der Auto-Lifter-Funktion.
(Siehe „III-14. Einstellung der Auto-Lifter-Funktion" S.
[Für Maschinenkopf mit Direktantriebsmotor]
!1
!0
1
9
5 7
8 4
5 7
4
– 6 –
B
2) De Schraube B an der Abdeckung 3 mt enem
Schraubenzieher lösen, um die Abdeckung zu
öffnen.
Für den Maschnenkopf mt Drektantrebsmotor
fahren Se mt Schrtt 4) fort.
3) Das vom Maschnenkopf
kommende 14P-Kabel 4 an
den Steckverbnder 5 (CN36)
anschleßen.
Wenn de optonale AK-Vorrch-
tung angebracht wird, den von
der AK-Vorrchtung kommen-
den 2P-Steckverbnder 6 an
den Steckverbnder 7 (CN37)
anschleßen.
Den vom Detektor kommenden
Steckverbnder 8 n den Steck-
6
verbnder 9 (CN33) einführen.
Den vom Motor kommenden
9P-Steckverbnder !0 an den
Steckverbnder !1 (CN30) der
Platne anschleßen.
Weter mt Schrtt 5).
47.)
4) Das vom Maschnenkopf kom-
mende 14P-Kabel 4 an Steck-
verbnder 5 (CN36) anschlie-
ßen. Den 2P-Steckverbnder
6 an den Steckverbnder 7
(CN37) anschließen.
Den vom Motor kommenden
9P-Steckverbnder !0 an den
Steckverbnder !1 (CN30) der
Platne anschleßen.
6
Weter mt Schrtt 5).
3
