IV. Erweiterte Konfiguration der ReelBox: Systeminformationen
8.3.

Signalinformationen

1. Öffnen Sie im Setup-Menü den Menüpunkt
2. Mit der Taste „Signal" öffnen Sie die Signalinformationen.
B

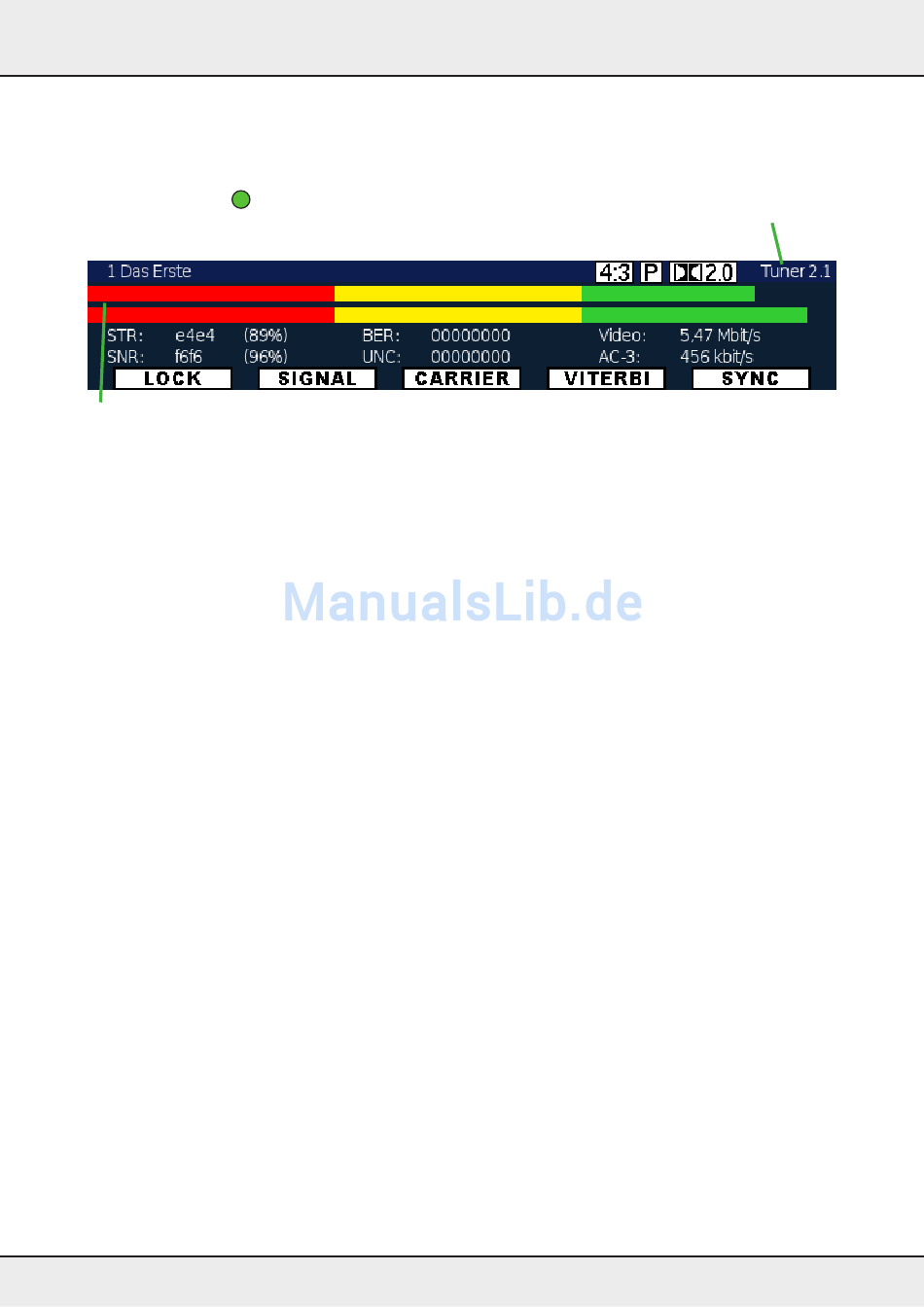

Oberer Balken: Signalstärke
Unterer Balken: Signal-Rauschabstand (Signalqualität)
Nachfolgend eine Erläuterung der Signalinformationen:
● STR (Strength):
Gibt die Signalstärke in Prozent an. Hier sollte mindestens ein Wert von 60% erreicht werden, um
einen störungsfreien Betrieb zu gewährleisten.
● SNR (Signal-noise-ratio):
oberer Balken) mindestens 60%, ist der Signalrauschabstand normalerweise automatisch in Ordnung.
● BER (Bit error rate): Gibt an, ob der Datenstrom Fehler enthält. Im Optimalfall sollte dieser Wert „0000" sein, bis
zu dreistellige Werte sind in der Regel tolerierbar, da diese Fehler durch die Fehlerkorrektur ausgeglichen werden.
Falls diese Anzeige höhere Werte ausgibt, sollte unbedingt der Empfang verbessert werden, z.B. durch bessere
Ausrichtung der Sat-Anlage bzw. DVB-T-Antenne oder durch Überprüfen der Verkabelung bzw. des Kabelan-
schlusses.
●
UNC (Uncorrected blocks):
betragen. Anderenfalls ist unbedingt der Empfang zu verbessern, z.B. durch bessere Ausrichtung der Sat-Anlage
bzw. DVB-T-Antenne oder durch Überprüfen der Verkabelung bzw. des Kabelanschlusses.
● Video: Gibt an, mit welcher Bitrate der Videodatenstrom empfangen wird (in Megabit/s). Dieser Wert hängt vom
jeweiligen Sender ab und kann nicht beeinflusst werden.
●
Audio (AC-3): Gibt an, mit welcher Bitrate der Audiodatenstrom empfangen wird (in Megabit/s). Dieser Wert hängt
vom jeweiligen Sender ab und kann nicht beeinflusst werden.
●
LOCK: Schwarzes Symbol: Alle Empfangswerte ok; leuchtet rot: Kein Empfang
● SIGNAL:
Schwarzes Symbol: Es wurde ein Signal oberhalb des Rauschpegels gefunden; leuchtet rot: Signal un-
terhalb des Rauschpegels
● CARRIER: Schwarzes Symbol: DVB-Trägersignal gefunden; leuchtet rot: kein DVB-Trägersignal vorhanden
● VITERBI:
Schwarzes Symbol: Fehlerkorrektur ist aktiv und arbeitet erfolgreich; leuchtet rot: Fehlerkorrektur inaktiv
●
SYNC: Schwarzes Symbol: Bytes zur Signalsynchronisierung gefunden; leuchtet rot: keine Bytes zur zur Signal-
synchronisierung gefunden
●
Die Symbole LOCK, SIGNAL, CARRIER, VITERBI und SYNC müssen schwarz dargestellt werden, ansonsten
besteht ein Empfangsproblem (die Symbole werden dann rot dargestellt).
„8. Systeminformationen".
Gibt den Signalrauschabstand in Prozent an. Beträgt der Wert für die Signalstärke (STR,
Gibt an, ob der Datenstrom unkorrigierbare Fehler enthält. Dieser Wert muß „0000"
Aktiver Tuner
erste Ziffer: Tuner-Steckplatz,
zweite Ziffer: Tuner-Modul
