Anschließen der ReelBox
4.5. Anschließen an eine Musikanlage

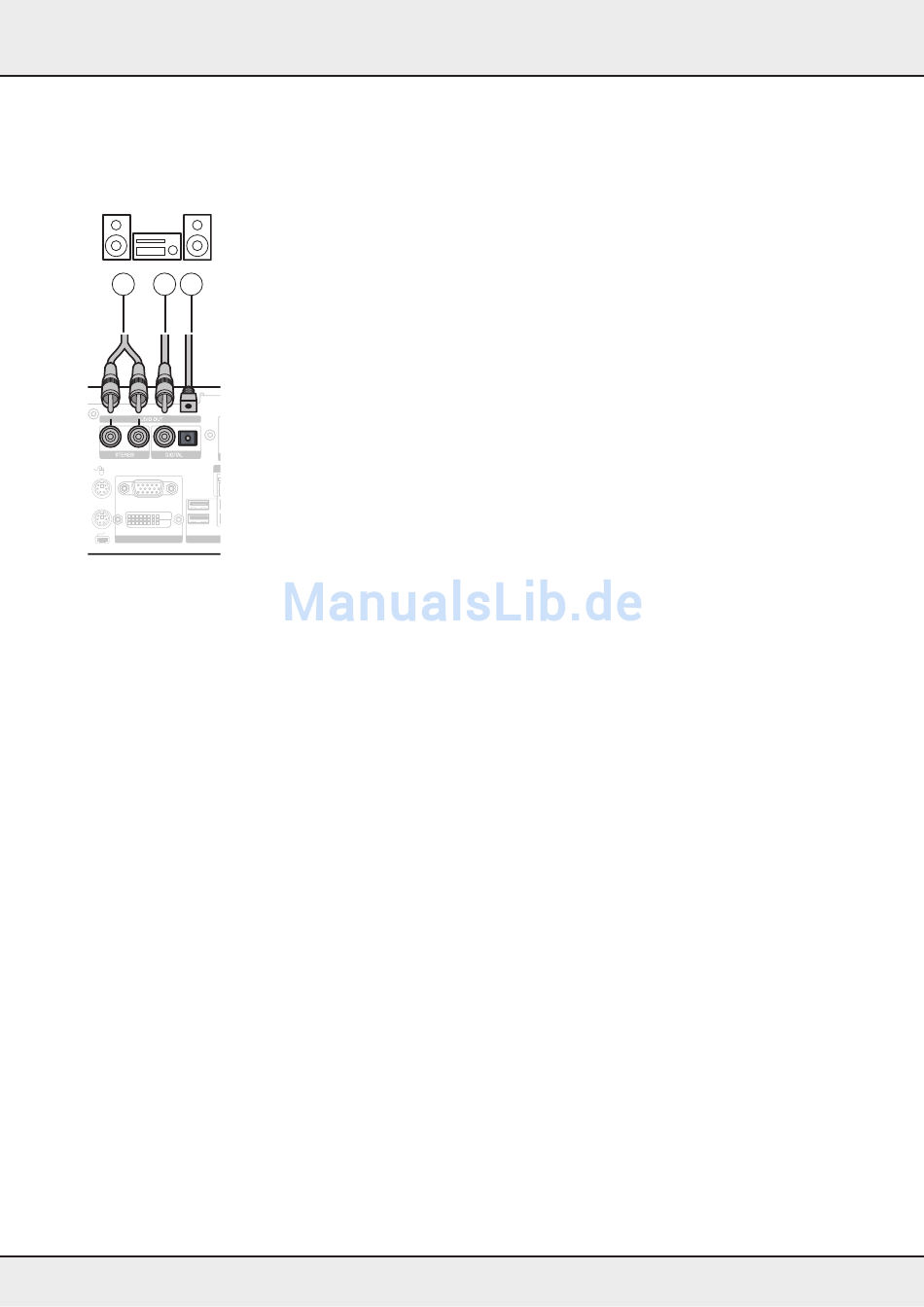

Für die Tonausgabe an eine Stereo- oder Surround-Anlage, stehen verschiedene Anschlüsse bereit:
●
TV
●
4 5 6
480i/576i
●
FBAS (RGB)
SYSTEM IN ETHERNET
VGA
DVI-D
CONSOLE
4.5.1. Analoger Audio-Anschluss über Audio-Stereo (4)
1. Wenn Sie das Audiosignal der ReelBox als Stereosignal z. B. mit einem Verstärker wiedergeben wollen, ver-
binden Sie dessen Audioeingänge L und R über ein Stereo-Cinch-Kabel (4) mit den „AUDIO OUT" Cinch-
2
Buchsen der ReelBox (linker Tonkanal = weiße Cinch-Buchse, rechter Tonkanal = rote Cinch-Buchse).
4.5.2. Digitaler Audio-Anschluss über koaxialen (elektrischen) S/P-DIF-Ausgang (5)
1. Wenn Sie das Audiosignal der ReelBox als digitales 5.1-Audiosignal für Surround-Klang mit einem digitalen
Audioverstärker wiedergeben wollen, verbinden Sie dessen digitalen 5.1-Cinch-Eingang (koaxial) über ein
koaxiales Digital-Audio-Kabel (Impedanz 75 Ohm) mit dem digitalen Cinch-Audioausgang „DIGITAL" der
ReelBox.
4.5.3. Digitaler Audio-Anschluss über optischen S/P-DIF-Ausgang (Lichtwellenleiter, TOSLink) (6)
1. Wenn Sie das Audiosignal der ReelBox als digitales 5.1- Audiosignal für Surround-Klang mit einem Audio-
verstärker wiedergeben wollen, verbinden Sie dessen digitalen Eingang (optisch) über ein TOSLink-Kabel
(Glasfaserkabel = optisches Digital-Audio-Kabel) mit dem digitalen TOSLink-Audioausgang „DIGITAL" der
ReelBox.
7 8
(4): Cinch-Buchsen für analoges Stereo-Audiosignal
TV &
HDTV
(5): Cinch-Buchse für digitales Audiosignal (koaxialer S/P-DIF-Ausgang)
YUV / YC* Output
480i/576i/720p/1080i
(6): TosLink-Buchse für digitales Audiosignal (optischer S/P-DIF-Ausgang)
9
TV &
HDTV
HDMI
480i/576i/720p/1080i
14
