Anschließen der ReelBox
4. Anschließen der ReelBox

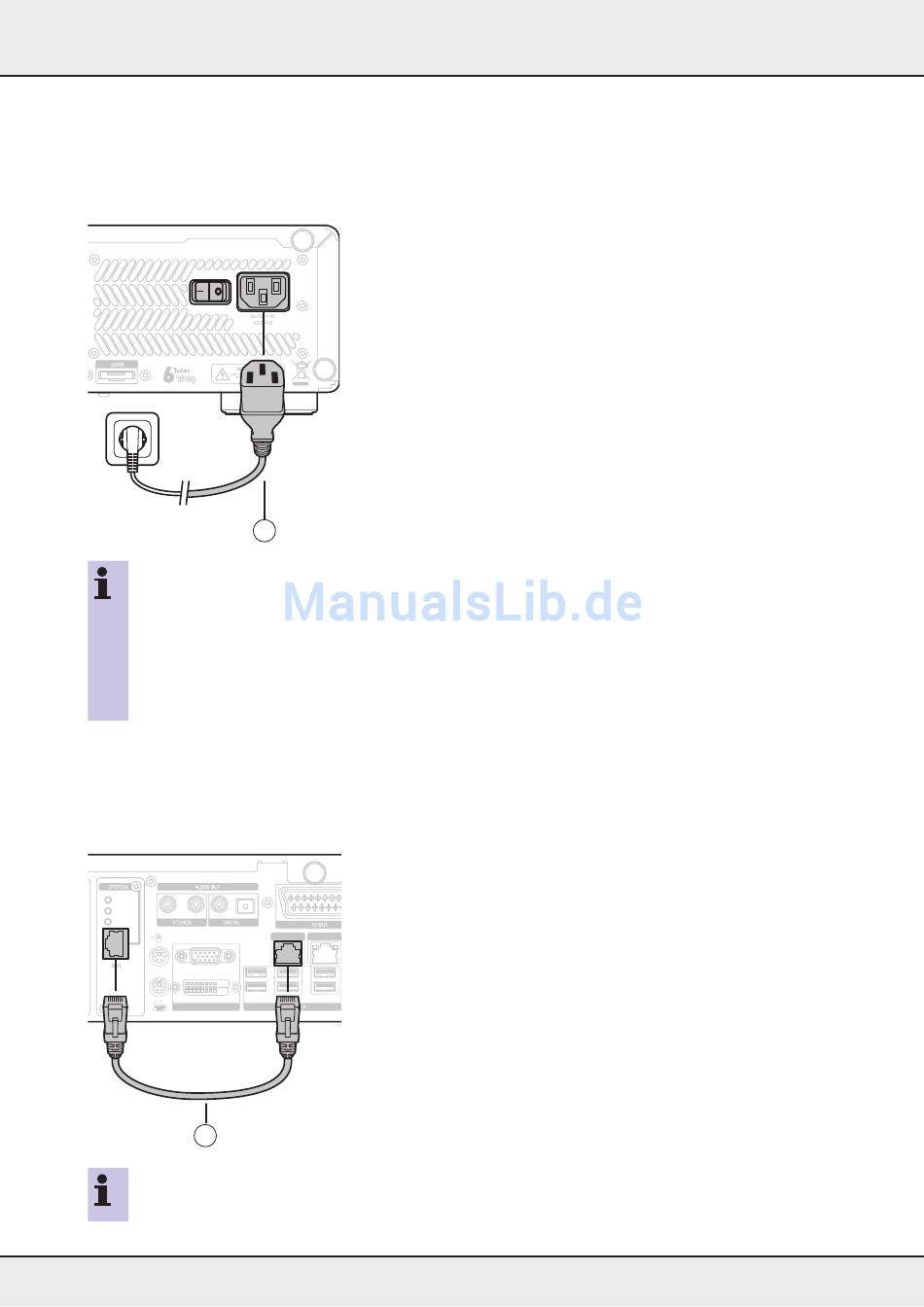

4.1. Anschließen an die Netzsteckdose
1
Das mitgelieferte Netzkabel hat einen Schukostecker nach CEE 7/7 und ist für den Einsatz bei einer Netz-
spannung zwischen 220V und 240V bei 50 Hz Netzfrequenz geeignet. Diese Bedingungen treffen auf die
meisten Länder der EU zu.
Bitte erkundigen Sie sich vor einem Einsatz der ReelBox im Ausland über dortige Anschlussnormen und
Stromnetzwerte.
HINWEIS: Die ab 2012 ausgelieferten Modelle verfügen über ein externes Steckernetzeil. Die oben gezeigten
Abbildungen beziehen sich auf die vor 2012 ausgelieferten Modelle mit internem Netzteil.
4.2. Anschließen des System-Verbindungskabels
VGA
DVI-D
CONSOLE
2
Als System-Verbindungskabel kann ein handelsübliches Netzwerkkabel (mind. CAT5e) verwendet werden.
1. Schließen Sie das mitgelieferte Netzkabel (1) an den Netzanschluss
auf der Geräterückseite an.
2. Stecken Sie den Netzstecker des Netzkabels in eine Netzsteckdose.
1. Sollte bei Ihrer ReelBox das System-Verbindungskabel (2) nicht vor-
installiert sein, verbinden Sie vor der Inbetriebnahme des Gerätes die
Anschlüsse „SYSTEM OUT" und „SYSTEM IN" durch das mitgelieferte
System-Verbindungskabel.
SYSTEM IN ETHERNET
1
