4.4. Anschließen des Fernsehgerätes

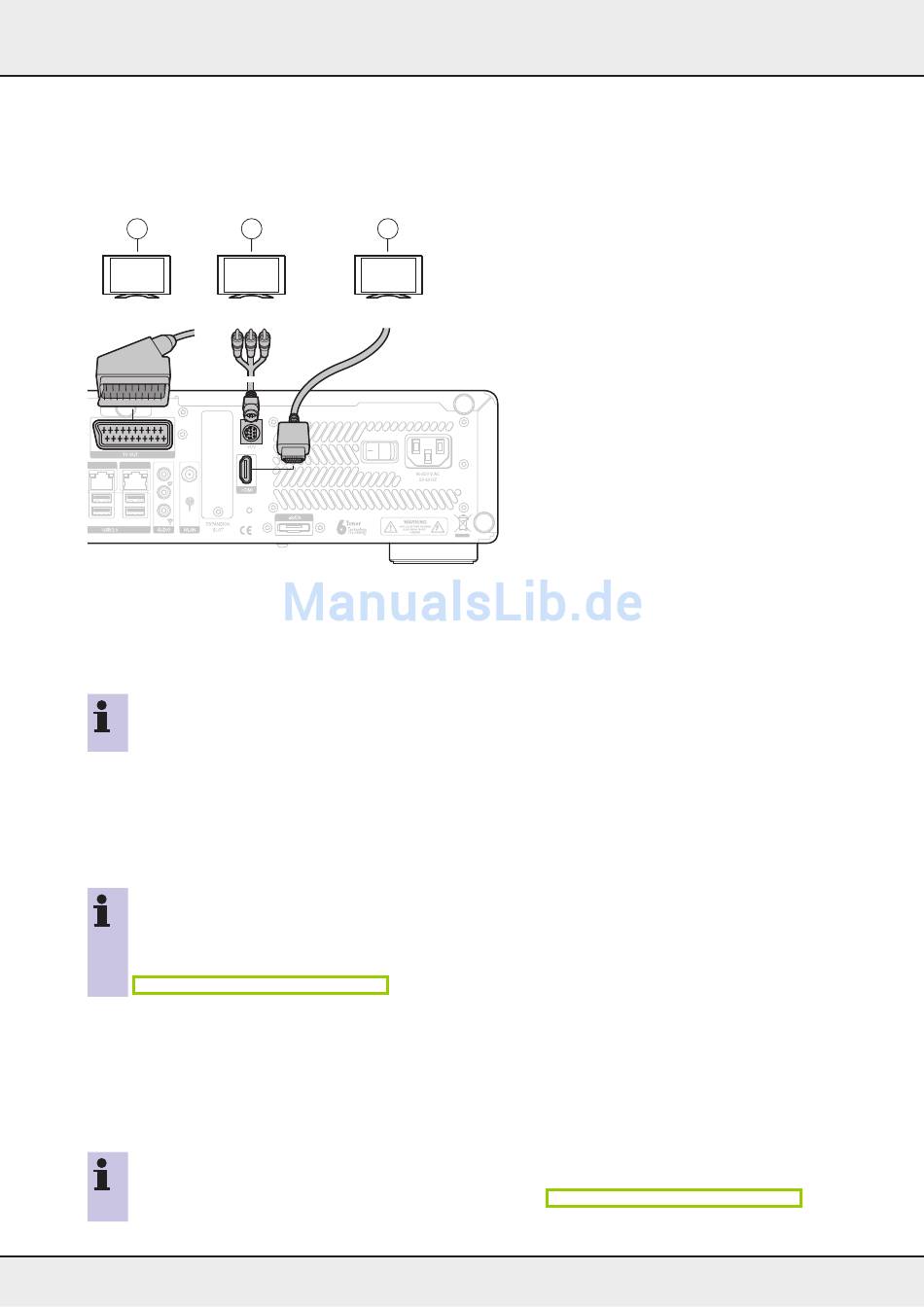

Die beste Bildqualität (max. Auflösung 1080i) erzielen Sie, wenn Sie Ihr TV-Gerät per HDMI-Kabel mit der ReelBox ver-
binden. Etwas geringere Bildqualität (max. 720p) erzielen Sie mit einer Verbindung über ein Komponenten (YUV)-Ka-
bel. Mit einem SCART-Kabel wird Standard-Bildqualität (PAL) erreicht, allerdings ist keine HDTV-Auflösung möglich.
7
TV
4 5 6
480i/576i
FBAS (RGB)
reo Digital
SYSTEM IN ETHERNET
VGA
DVI-D
CONSOLE
4.4.1. RGB, S-Video und CVBS über SCART-Ausgang (7)
1. Verbinden Sie die SCART-Eingangsbuchse Ihres TV-Gerätes über ein vollbeschaltetes SCART-Kabel mit der
SCART-Ausgangsbuchse „TV OUT" der ReelBox. Ein vollbeschaltetes SCART-Kabel ist im Elektro-Fach-
handel erhältlich.
Als eines der wenigen Systeme am Markt kann die ReelBox HDTV-Sendungen herunterrechnen und in Stan-
dard-Auflösung (PAL) ausgeben, z. B. an einem Röhrenfernseher. Bitte beachten Sie, dass Sie in diesem Fall
nicht die volle Bildqualität erzielen, diese ist nur mit einem hochauflösenden TV-Gerät zu erreichen.
4.4.2. RGB/YPrPb (YUV) über Komponentenausgang (8)
1. Verbinden Sie die YUV-Eingangsbuchsen (grüne, blaue und rote Cinch-Buchse) Ihres TV-Gerätes über drei
Cinch-Kabel mit den YUV-Ausgangsbuchsen der ReelBox. Dieses Kabel ist im Lieferumfang enthalten.
Über den Komponentenausgang wird, anders als bei SCART und HDMI, kein Ton ausgegeben. Bei Verwen-
dung des Komponentenausgangs muss die ReelBox daher über eine separate Leitung mit dem Fernseher
oder der Musikanlage verbunden werden.
Weitere Informationen entnehmen Sie bitte dem folgenden Abschnitt
„4.5. Anschließen an eine Musikanlage".
4.4.3. HDMI-Anschluss (9)
1. Verbinden Sie den HDMI-Anschluss Ihres TV-Gerätes per HDMI-Kabel mit dem HDMI-Anschluss der
ReelBox. Über HDMI wird neben dem Videosignal auch das Audiosignal übertragen. Ein HDMI-Kabel ist im
Lieferumfang enthalten.
Falls Ihr Bildschirm nur über einen DVI-Anschluss verfügt, können Sie einen handelsüblichen HDMI-DVI-
Adapter verwenden. Da über DVI kein Ton ausgegeben werden kann, müssen Sie den Bildschirm oder eine
Musikanlage mit einem zusätzlichen Kabel verbinden (s. Kapitel „4.5. Anschließen an eine Musikanlage").
