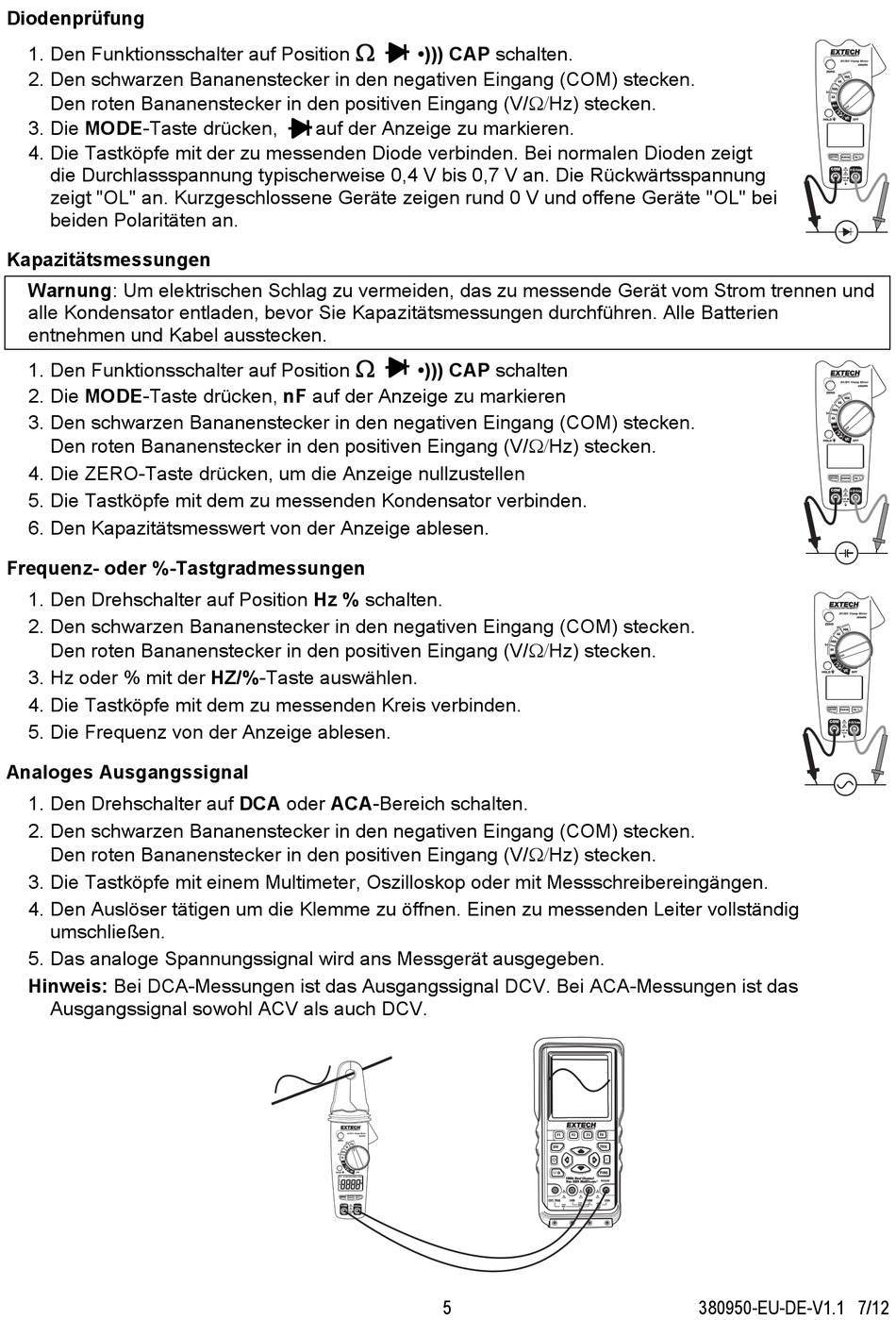

Diodenprüfung
1. Den Funktionsschalter auf Position
2. Den schwarzen Bananenstecker in den negativen Eingang (COM) stecken.
Den roten Bananenstecker in den positiven Eingang (V/Hz) stecken.
3. Die MODE-Taste drücken,
4. Die Tastköpfe mit der zu messenden Diode verbinden. Bei normalen Dioden zeigt
die Durchlassspannung typischerweise 0,4 V bis 0,7 V an. Die Rückwärtsspannung
zeigt "OL" an. Kurzgeschlossene Geräte zeigen rund 0 V und offene Geräte "OL" bei
beiden Polaritäten an.
Kapazitätsmessungen
Warnung: Um elektrischen Schlag zu vermeiden, das zu messende Gerät vom Strom trennen und
alle Kondensator entladen, bevor Sie Kapazitätsmessungen durchführen. Alle Batterien
entnehmen und Kabel ausstecken.
1. Den Funktionsschalter auf Position
2. Die MODE-Taste drücken, nF auf der Anzeige zu markieren
3. Den schwarzen Bananenstecker in den negativen Eingang (COM) stecken.
Den roten Bananenstecker in den positiven Eingang (V/Hz) stecken.
4. Die ZERO-Taste drücken, um die Anzeige nullzustellen
5. Die Tastköpfe mit dem zu messenden Kondensator verbinden.
6. Den Kapazitätsmesswert von der Anzeige ablesen.
Frequenz- oder %-Tastgradmessungen
1. Den Drehschalter auf Position Hz % schalten.
2. Den schwarzen Bananenstecker in den negativen Eingang (COM) stecken.
Den roten Bananenstecker in den positiven Eingang (V/Hz) stecken.
3. Hz oder % mit der HZ/%-Taste auswählen.
4. Die Tastköpfe mit dem zu messenden Kreis verbinden.
5. Die Frequenz von der Anzeige ablesen.
Analoges Ausgangssignal
1. Den Drehschalter auf DCA oder ACA-Bereich schalten.
2. Den schwarzen Bananenstecker in den negativen Eingang (COM) stecken.
Den roten Bananenstecker in den positiven Eingang (V/Hz) stecken.
3. Die Tastköpfe mit einem Multimeter, Oszilloskop oder mit Messschreibereingängen.
4. Den Auslöser tätigen um die Klemme zu öffnen. Einen zu messenden Leiter vollständig
umschließen.
5. Das analoge Spannungssignal wird ans Messgerät ausgegeben.
Hinweis: Bei DCA-Messungen ist das Ausgangssignal DCV. Bei ACA-Messungen ist das
Ausgangssignal sowohl ACV als auch DCV.
•))) CAP schalten.
auf der Anzeige zu markieren.
•))) CAP schalten
5
380950-EU-DE-V1.1 7/12
