Schalterstellungen von SW5
SW5
z 00 = Temperaturausgleichswert liegt 6 K unter
ON
Heizbetrieb
1 2
SW5
z 01 = Temperaturausgleichswert liegt 2 K unter
ON
Heizbetrieb
1 2
SW5
z 10 = Temperaturausgleichswert liegt 4 K unter
ON
Heizbetrieb
1 2
SW5
z 11 = Temperaturausgleichswert liegt 8 K unter
ON
Heizbetrieb
1 2
Definition SW6
SW6
z 1 = alte Displayeinheit
ON
z 0 = neue Displayeinheit
1 2 3
SW6
z 1 = automatische Gebläsefunktion aktiviert
ON
z 0 = automatische Gebläsefunktion deaktiviert
1 2 3
SW6
ON
z optional
1 2 3
Definition SW7
SW7
ON
z Standardkonfiguration
1 2
SW7
ON
z Letzte Einheit im Netz
1 2
Für beide T1
■
Bedeutung der Jumper J1, J2
J1
z J1 ohne Brücke = Speicherfunktion im
stromlosen Zustand
J1
z J1 mit Brücke = keine Speicherfunktion im
stromlosen Zustand
J2
z optional
0/1-Definition
ON
z bedeutet 0
ON
z bedeutet 1
VORSICHT
Code an ENC1 entsprechend den örtlichen Gegebenheiten einstellen
■
(bei Inneneinheit 200T1, 250T1 und 280T1 Anlage A und B
einstellen).
Rohr freilegen (nach dem Biegen mit Wickelband abkleben).
•
Kanalgerät mit hoher externer Pressung - normale Bauweise

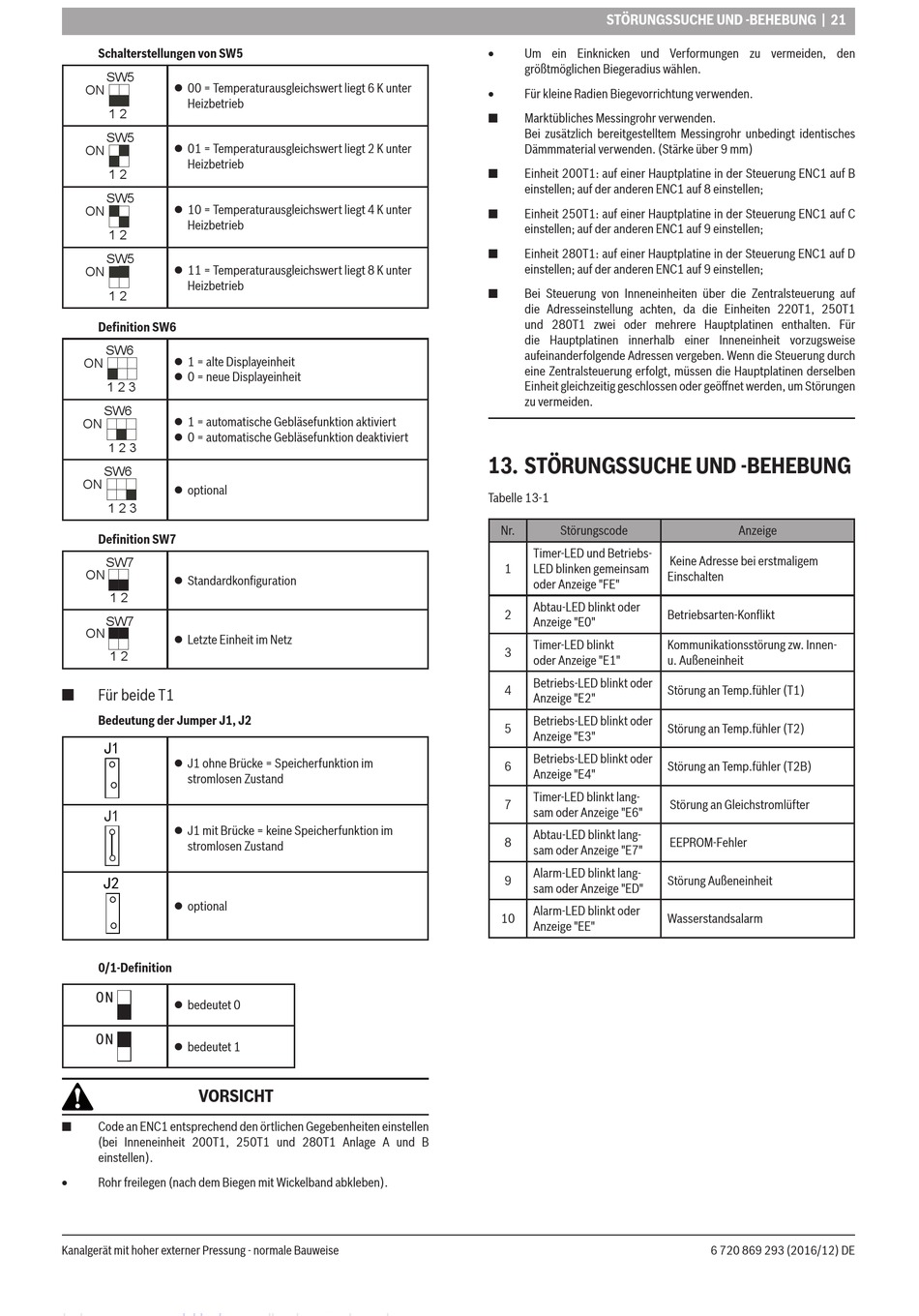

STÖRUNGSSUCHE UND -BEHEBUNG | 21
Um ein Einknicken und Verformungen zu vermeiden, den
•
größtmöglichen Biegeradius wählen.
Für kleine Radien Biegevorrichtung verwenden.
•
Marktübliches Messingrohr verwenden.
■
Bei zusätzlich bereitgestelltem Messingrohr unbedingt identisches
Dämmmaterial verwenden. (Stärke über 9 mm)
Einheit 200T1: auf einer Hauptplatine in der Steuerung ENC1 auf B
■
einstellen; auf der anderen ENC1 auf 8 einstellen;
Einheit 250T1: auf einer Hauptplatine in der Steuerung ENC1 auf C
■
einstellen; auf der anderen ENC1 auf 9 einstellen;
Einheit 280T1: auf einer Hauptplatine in der Steuerung ENC1 auf D
■
einstellen; auf der anderen ENC1 auf 9 einstellen;
Bei Steuerung von Inneneinheiten über die Zentralsteuerung auf
■
die Adresseinstellung achten, da die Einheiten 220T1, 250T1
und 280T1 zwei oder mehrere Hauptplatinen enthalten. Für
die Hauptplatinen innerhalb einer Inneneinheit vorzugsweise
aufeinanderfolgende Adressen vergeben. Wenn die Steuerung durch
eine Zentralsteuerung erfolgt, müssen die Hauptplatinen derselben
Einheit gleichzeitig geschlossen oder geöffnet werden, um Störungen
zu vermeiden.
13. STÖRUNGSSUCHE UND -BEHEBUNG
Tabelle 13-1
Nr.
Störungscode
Timer-LED und Betriebs-
1
LED blinken gemeinsam
oder Anzeige "FE"
Abtau-LED blinkt oder
2
Anzeige "E0"
Timer-LED blinkt
3
oder Anzeige "E1"
Betriebs-LED blinkt oder
4
Anzeige "E2"
Betriebs-LED blinkt oder
5
Anzeige "E3"
Betriebs-LED blinkt oder
6
Anzeige "E4"
Timer-LED blinkt lang-
7
sam oder Anzeige "E6"
Abtau-LED blinkt lang-
8
sam oder Anzeige "E7"
Alarm-LED blinkt lang-
9
sam oder Anzeige "ED"
Alarm-LED blinkt oder
10
Anzeige "EE"
Anzeige
Keine Adresse bei erstmaligem
Einschalten
Betriebsarten-Konflikt
Kommunikationsstörung zw. Innen-
u. Außeneinheit
Störung an Temp.fühler (T1)
Störung an Temp.fühler (T2)
Störung an Temp.fühler (T2B)
Störung an Gleichstromlüfter
EEPROM-Fehler
Störung Außeneinheit
Wasserstandsalarm
6 720 869 293 (2016/12) DE
