Motorwartung:
4 Schrauben
Zur Befestigung der
Gebläsebaugruppe
Gebläsebaugruppe
Kondensatwanne
Gehäuseinneres
Seitenansicht des Einbauzustands
der Gebläsebaugruppe
Gebläsebaugruppe waagerecht
gegen das Ende schieben
(ca.18 mm) und dann
abnehmen.

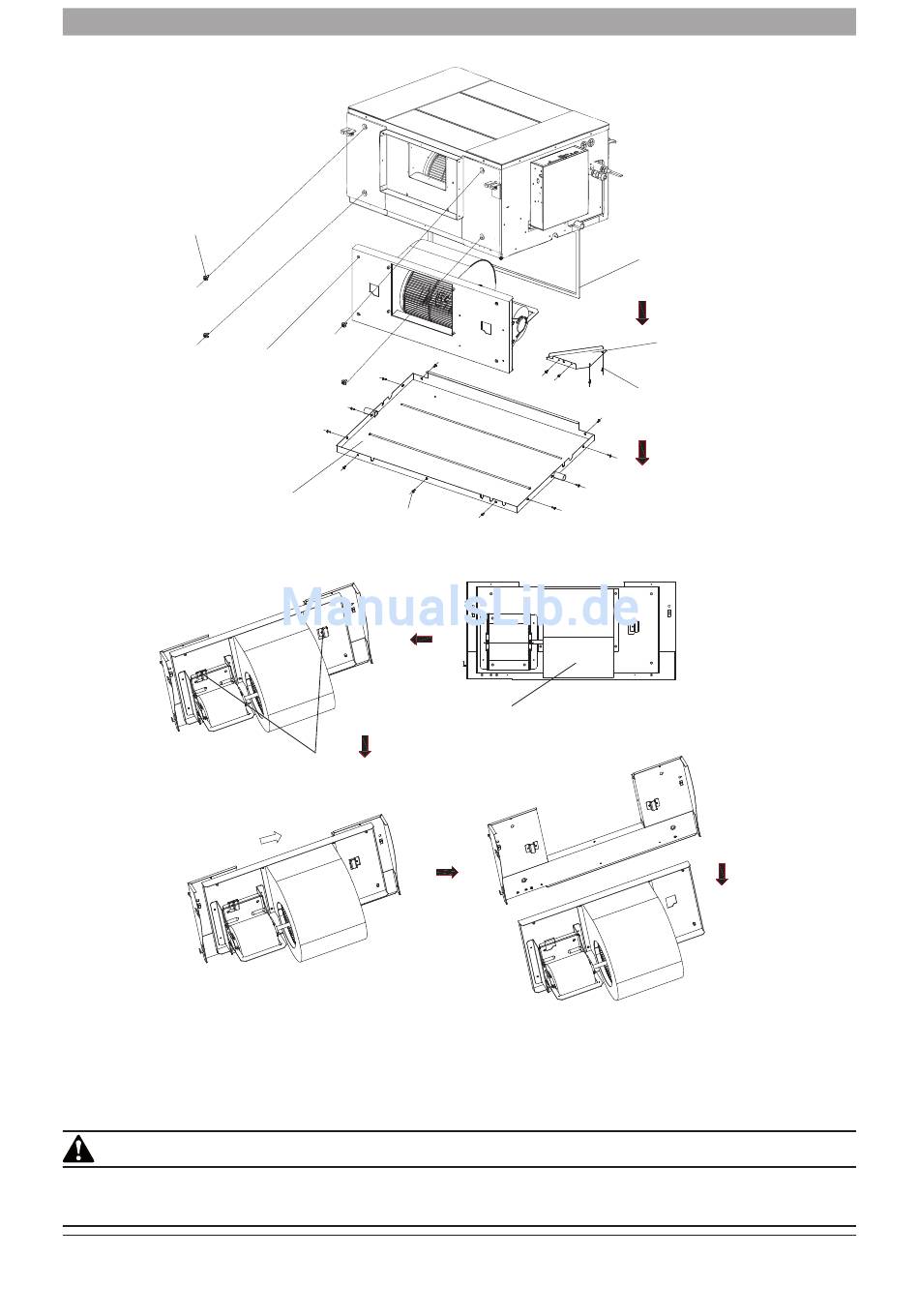

1. Siehe Abb. 4-13: Alle 11 Schrauben der Kondensatschutzwanne herausdrehen und Kondensatschutzwanne abnehmen.
2. Siehe Abb. 4-13: Alle 4 Schrauben des Verstärkungsblechs herausdrehen und Verstärkungsblech abnehmen.
3. Siehe Abb. 4-13: Alle 4 Schrauben der Gebläsebaugruppe herausdrehen.
4. Siehe Abb. 4-14: Vorgehensweise beim Abnehmen der Gebläsebaugruppe.
5. Siehe Abb. 4-14: Gebläsebaugruppe horizontal bis zum Anschlag verschieben, leicht anheben und nach unten herausnehmen.
6. Nach der Motorwartung Gebläsebaugruppen in umgekehrter Reihenfolge wieder installieren. Motor mit einem seiner Leistung entsprechenden Kabel an den
Elektroschaltkasten anschließen.
1. Vor Wartungsarbeiten am Motor Einheit ausschalten und Netzkabel ziehen.
2. Vor Demontage der Gebläsebaugruppe Motor und Elektroschaltkasten sowie Verbindungskabel zwischen Motor und Leistungsbaugruppe demontieren.
3. Die Gebläsebaugruppe ist sehr schwer. Vorsicht bei der Wartung, sonst besteht Verletzungsgefahr!
Kanalgerät mit hoher externer Pressung - normale Bauweise
11-Schrauben
Zur Befestigung der Kondensatwanne
Kesselhaken
18 mm verschieben
Vorderansicht des Installationsstatus der Gebläsebaugruppe
Rollen
VORSICHT
INSTALLATION DER INNENEINHEIT | 7
Filter
Verstärkte Platte
4 Schrauben
Zur Befestigung der verstärkten
Platte
Abb. 4-13
Verschieben
6 720 869 293 (2016/12) DE
