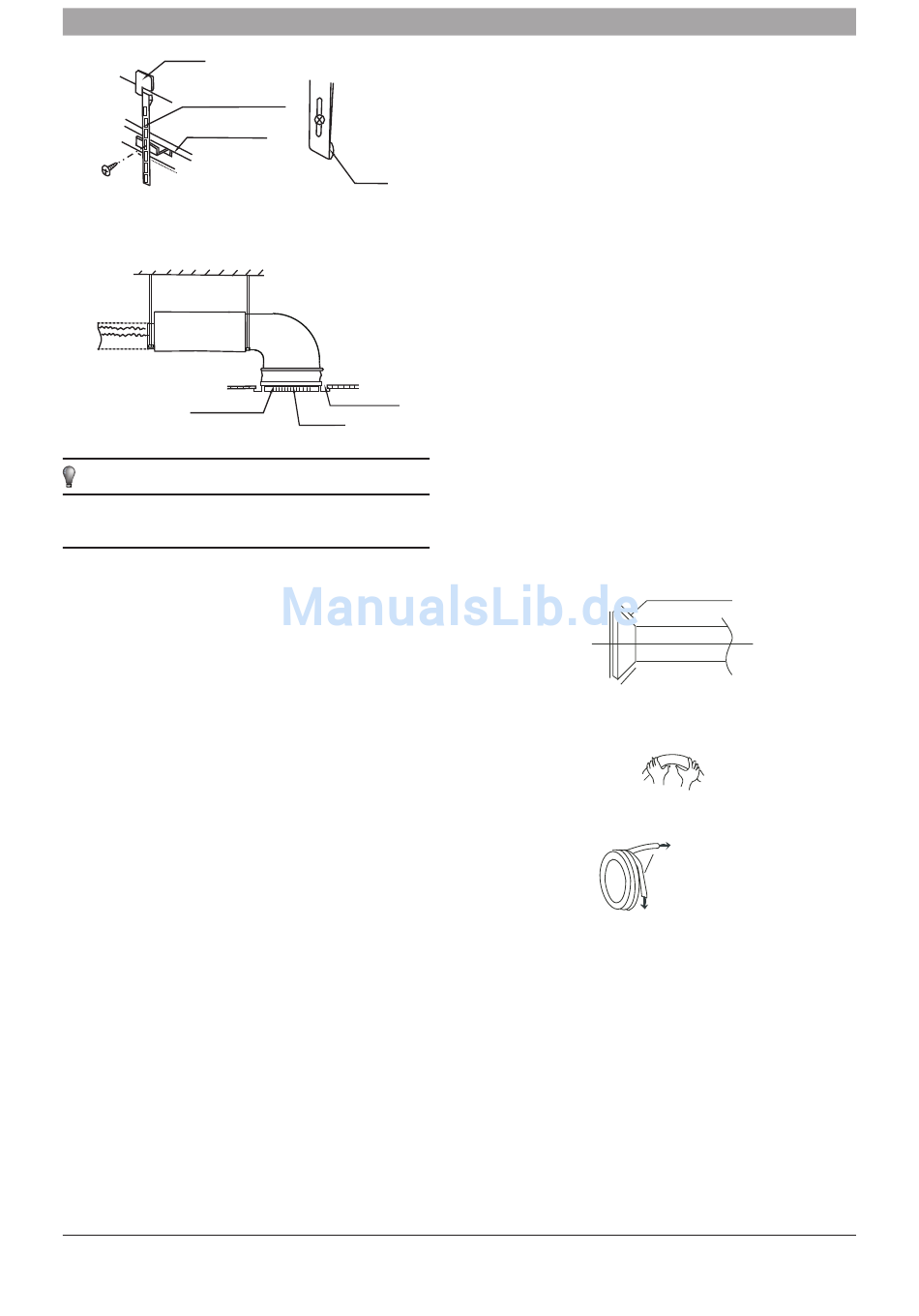

14 | INSTALLATION DES VERBINDUNGSROHRS
Haken
Langloch
Befestigungsplatte
Außenrahmen
Innenrahmen am Außenrahmen befestigen (in umgekehrter
•
Reihenfolge wie beim Ausbau).
Luftkanal
Innenrahmen
HINWEIS
Empfänger der Fernbedienung an die Signalleitungen der
Inneneinheit anschließen und fixieren.
Fernbedienung montieren.
•
8. INSTALLATION DES
VERBINDUNGSROHRS
Sicherstellen, dass Höhenunterschied zwischen Innen- und
■
Außeneinheit, Länge des Kältemittelrohrs und Anzahl der Rohrbögen
den folgenden Anforderungen entsprechen:
Der max. Höhenunterschied und die Länge des Kältemittelrohrs sind
•
von der Außeneinheit abhängig. Bei einem Höhenunterschied von
mehr als 10 m die Außeneinheit möglichst höher als die Inneneinheit
installieren.
Weniger als 15 Bögen.
•
Während der Installation keine Luft, keinen Staub und keine sonstigen
•
Verunreinigungen in das Rohrsystem gelangen lassen.
Verbindungsrohr erst installieren, wenn Innen- und Außeneinheiten
•
fertig montiert sind.
Das Verbindungsrohr trocken halten und während der Installation
•
keine Feuchtigkeit eindringen lassen.
Vorgehensweise beim Herstellen von Rohrverbindungen:
■
Erforderliche Länge des Verbindungsrohrs wie folgt abmessen.
Zuerst die Inneneinheit, dann die Außeneinheit anschließen.
•
Die Rohre ordnungsgemäß biegen. Darauf achten, dass keine
➀
Schäden entstehen.
Oberflächen des gebördelten Rohrs und der Bördelmuttern mit
➁
Schmierfett bestreichen und vor dem Anziehen der Bördelmuttern
3–4 Umdrehungen per Hand drehen. (Siehe Abb. 8-1)
Beim Herstellen oder Lösen von Rohrverbindungen unbedingt zwei
➂
Rohrzangen verwenden.
6 720 869 293 (2016/12) DE
Bogen
Abb. 7-16
(Rückseite)
Außenrahmen
Lufteinlass
Abb. 7-17
Das Absperrventil der Außeneinheit muss komplett geschlossen sein
■
(wie werksseitig geliefert). Beim Herstellen von Rohranschlüssen
stets zuerst die Muttern am Absperrventil lösen, dann sofort das
gebördelte Rohr anschließen (innerhalb von 5 Min.). Wenn die
Muttern über längere Zeit nicht montiert sind, können Staub und
andere Verunreinigungen in das Rohrsystem gelangen und später zu
Störungen führen. Vor dem Anschließen deshalb Kältemittelleitung
komplett evakuieren.
Nach dem Anschließen des Kältemittelrohrs an Innen- und
•
Außeneinheit System evakuieren (siehe "Evakuieren"). Dann Muttern
an den Reparaturstellen anziehen.
Hinweise zu Rohrbögen:
■
Der Biegeradius sollte 90° nicht überschreiten
•
Bögen sollten innerhalb eines Segments liegen. Bögen möglichst
•
groß ausführen.
Maximal drei Bögen pro Rohr.
•
Verbindungsrohr mit geringer Wandstärke biegen.
■
Erforderliche Kerbung an der Biegestelle des Dämmrohrs
•
ausschneiden.
Rohr freilegen (nach dem Biegen mit Wickelband abkleben).
•
Um ein Einknicken und Verformungen zu vermeiden, den
•
größtmöglichen Biegeradius wählen.
Für kleine Radien Biegevorrichtung verwenden.
•
Marktübliches Messingrohr verwenden.
■
Bei zusätzlich bereitgestelltem Messingrohr unbedingt identisches
Dämmmaterial verwenden. (Stärke über 9 mm)
Dichtmittel auftragen
Rohr über Daumen biegen
Rohr platzieren.
■
Wandöffnung bohren (gerade groß genug für die Wanddurchführung,
•
i. d. R. 90 mm). Formstücke, z. B. Wanddurchführung mit Abdeckung,
einsetzen.
Verbindungsrohr und Kabel mit Kabelbündelband fest umwickeln.
•
Luftdicht wickeln, da bei eindringender Luft Kondenswasser gebildet
wird.
Verbindungsrohrbündel von außen durch die Wanddurchführung
•
schieben. Dabei darauf achten, dass das Bündel nicht beschädigt
wird.
Kanalgerät mit hoher externer Pressung - normale Bauweise
Abb. 8-1
Abb. 8-2
Enden begradigen
Abb. 8-3
