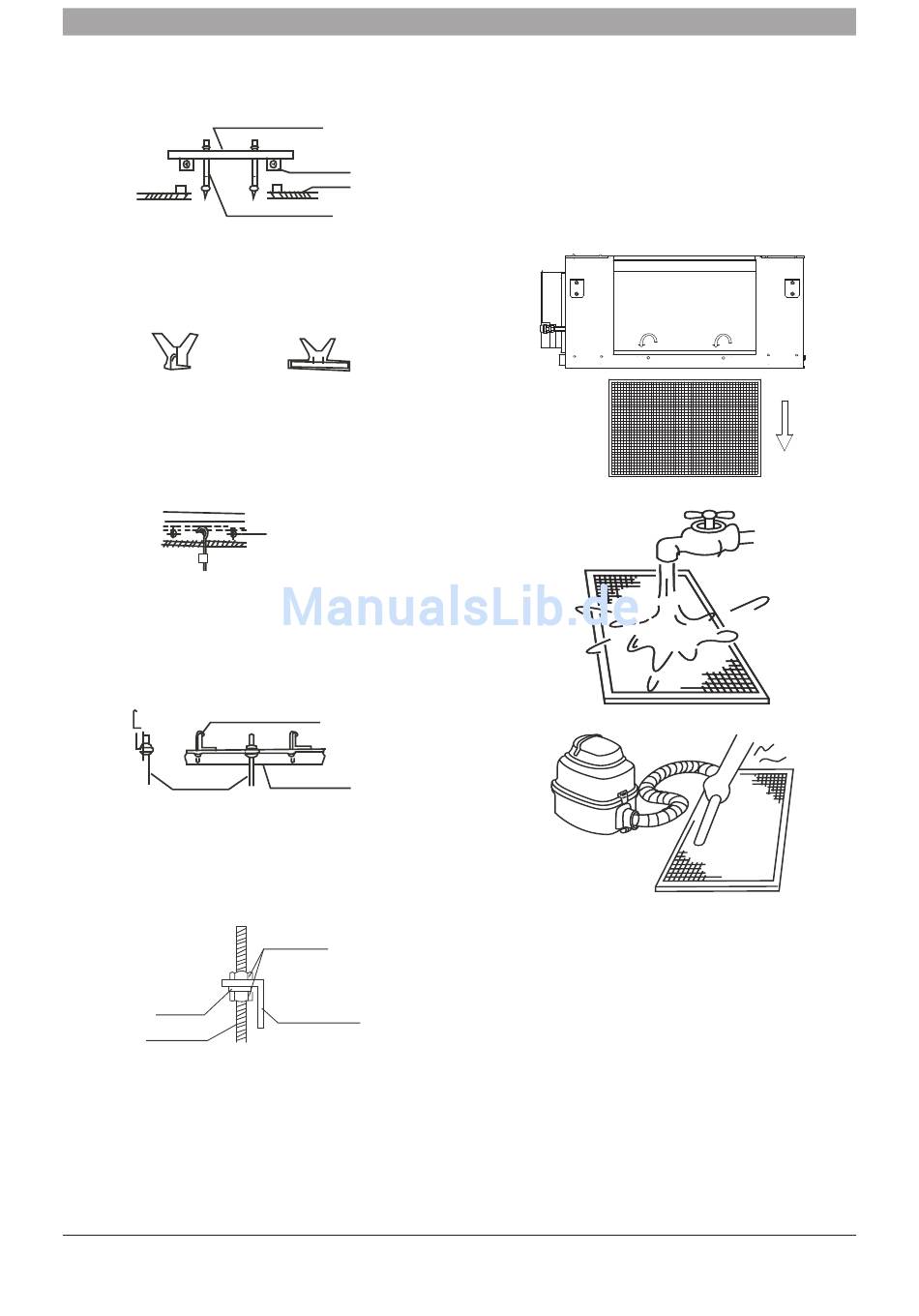

4 | INSTALLATION DER INNENEINHEIT
Holzkonstruktion
Kantholz quer über die Deckenbalken legen, Gewindebolzen für die
Aufhängung montieren. (Siehe Abb. 4-1)
Holzbalken quer über Deckenträger
Gewindebolzen für die
Aufhängung
Betonneubauten
Einbinden oder Einlassen der Gewindebolzen (siehe Abb. 4-2)
Befestigung durch Einhängen
Betonaltbauten
Verwendung von eingebetteten Gewindebolzen, Haken und Haftgurt (siehe
Abb. 4-3)
Eingebetteter Gewindebolzen
(Hängendes Rohr, eingebetteter Gewindebolzen)
Stahlträgerkonstruktion
Direkte Installation und Verwendung des Winkelstahls für die Aufhängung.
(siehe Abb. 4-4)
Gewindebolzen für die Aufhängung
Bolzen für die
Aufhängung
Einhängen der Inneneinheit
■
Inneneinheit mit Beilage in die Gewindebolzen einhängen.
•
Inneneinheit anhand der Füllstandanzeige gerade ausrichten, sofern
•
dies nicht zum Wasseraustritt führt.
Unterlegscheibe
Gewindebolzen für die
Aufhängung
Installieren des Gerätegehäuses
■
Installieren der Staubschutzgaze und des Leineneinsatzes
•
Lufteinlassgitter öffnen
➀
Schrauben gegen den Uhrzeigersinn lösen (siehe Abbildung 4-6) und
Lufteinlassgitter nach unten abziehen.
6 720 869 293 (2016/12) DE
Deckenträger
Decke
Abb. 4-1
Befestigung durch Einschieben
Abb. 4-2
Winkelstahl
Abb. 4-3
Winkelstahl für die
Aufhängung
Abb. 4-4
Mutter
Eingehängte Einheit
Abb. 4-5
Lufteinlassgitter herausnehmen.
➁
Luftfilter herausnehmen
➂
Luftfilter reinigen (Zum Reinigen einen Staubsauger oder reines
➃
Wasser verwenden. Bei zu starken Staubablagerungen mit weicher
Bürste und mildem Reinigungsmittel reinigen und an kühlem Ort
trocknen lassen).
Bei Verwendung von Wasser muss die Lufteinlassseite nach unten
➄
weisen. (Siehe Abb. 4-7)
Bei Verwendung eines Staubsaugers muss die Lufteinlassseite nach
➅
oben weisen. (Siehe Abb. 4-8)
Rohranschluss
•
Der Ruhedruck außerhalb der Einheit beträgt 200 Pa. Dieser
Parameter ist für die Länge des angeschlossenen Rohrs maßgeblich.
Position der Deckenöffnung, der Inneneinheit und der Gewindebolzen
•
für die Aufhängung
Übliches Installationsverfahren: Installationsgröße der Inneneinheit
➀
laut Abb. 4-9
Zur Installation Gewindebolzen mit Ø 10 für die Aufhängung
➁
verwenden.
Nach der Installation des Gerätegehäuses Kabel und Rohre
➂
in der Decke verlegen. Beim Festlegen der Montagefolge die
Verlegerichtung der Kältemittel- und Ablaufrohre, Leitungen von
Innen- und Außeneinheit und Verkabelung der Fernbedienung bis zu
den Anschlusspunkten im Voraus bestimmen.
Kanalgerät mit hoher externer Pressung - normale Bauweise
Abb. 4-6
Abb. 4-7
Abb. 4-8
