Bosch CLIMATE 5000 VRF HPD71-1D Installationsaleitung Seite 9

Hpd serie; kanalgerät mit hoher externer pressung - normale bauweise
Inhaltsverzeichnis

Werbung

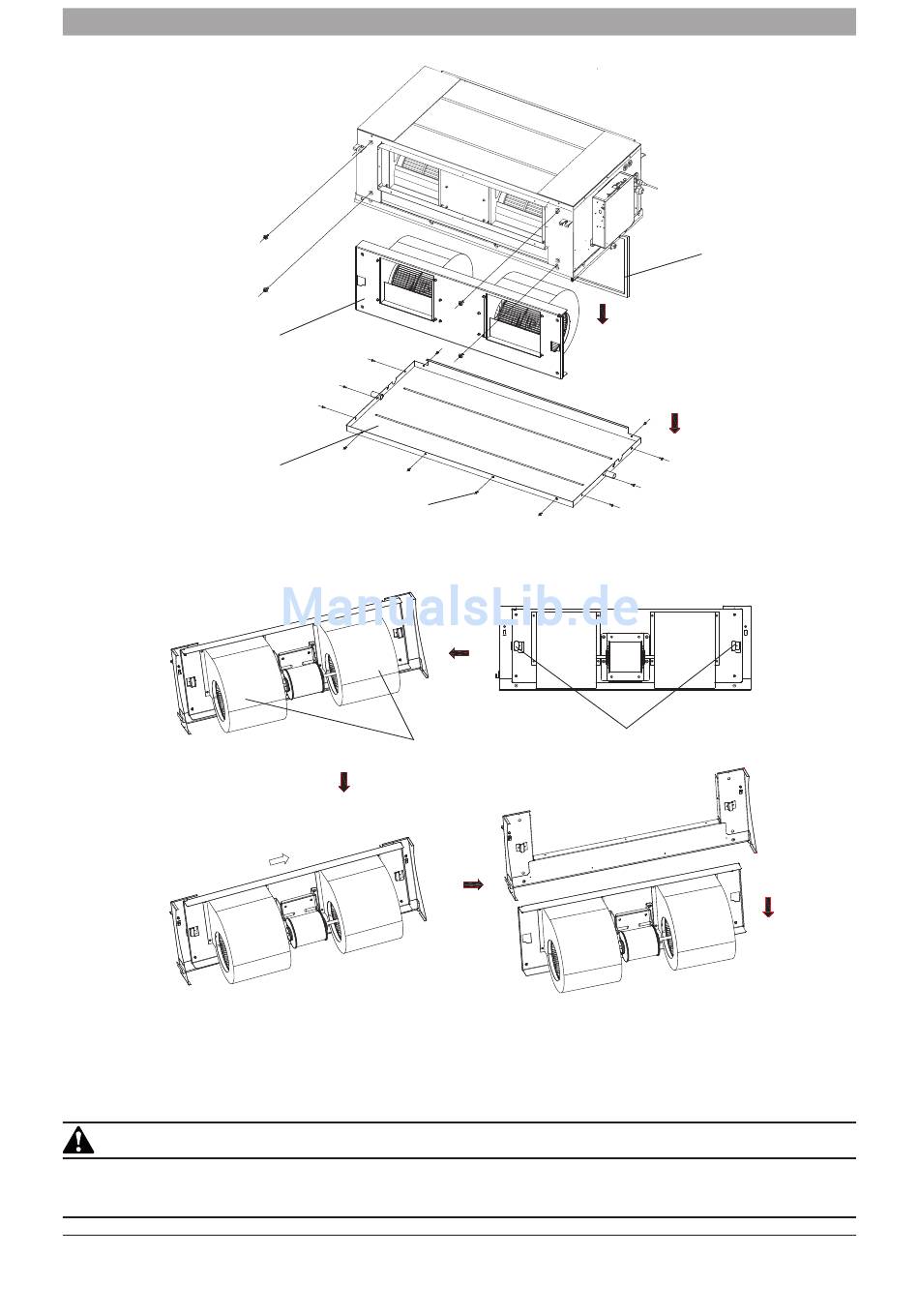

Motorwartung:
4 Bolzen
Zur Befestigung der Gebläsebaugruppe
Gebläsebaugruppe
Kondensatwanne
Gehäuseinneres
Seitenansicht des Einbauzustands
der Gebläsebaugruppe
Gebläsebaugruppe
waagerecht gegen das Ende
schieben (ca.18 mm) und
dann abnehmen.
1. Siehe Abb. 4-17: Alle 12 Schrauben der Kondensatwanne herausdrehen und Kondensatwanne abnehmen.
2. Siehe Abb. 4-17: Alle 4 Schrauben der Gebläsebaugruppe herausdrehen.
3. Siehe Abb. 4-18: Vorgehensweise beim Abnehmen der Gebläsebaugruppe.
4. Siehe Abb. 4-18: Gebläsebaugruppe horizontal bis zum Anschlag verschieben, leicht anheben und nach unten herausnehmen.
5. Nach der Motorwartung Gebläsebaugruppen in umgekehrter Reihenfolge wieder installieren. Motor an Elektroschaltkasten und Leistungseinheit mit einem Kabel
mit entsprechender Leistung anschließen.
1. Vor Wartungsarbeiten am Motor Einheit ausschalten und Netzkabel ziehen.
2. Vor Demontage der Gebläsebaugruppe Motor und Elektroschaltkasten sowie Verbindungskabel zwischen Motor und Leistungsbaugruppe demontieren.
3. Die Gebläsebaugruppe ist sehr schwer. Vorsicht bei der Wartung, sonst besteht Verletzungsgefahr!
Kanalgerät mit hoher externer Pressung - normale Bauweise
12-Schrauben
Zur Befestigung des Kondensatwanne
Rollen
18 mm verschieben
VORSICHT
INSTALLATION DER INNENEINHEIT | 9
Vorderansicht des Installationsstatus der Gebläsebaugruppe
Kesselhaken
Filter
Abb. 4-17
Verschieben
Abb. 4-18
6 720 869 293 (2016/12) DE
