8 | INSTALLATION DER INNENEINHEIT
14–16 kW
Installationsanleitung
Wasserbehälter

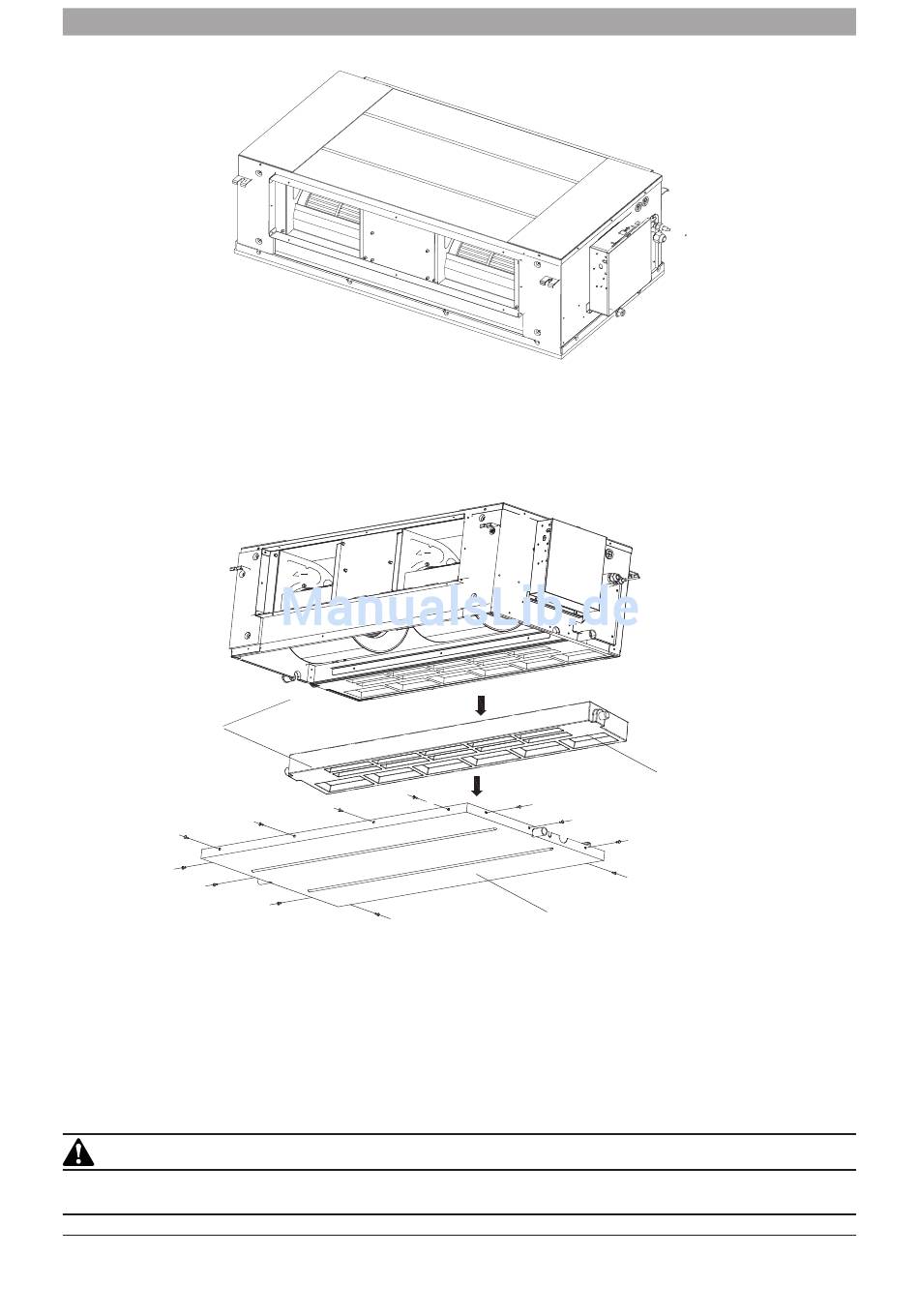

1. Zur Ansicht der kompletten Einheit siehe Abb. 4-15.
2. Alle 12 Schrauben, mit denen die Kondensatwanne befestigt ist, herausdrehen und die Wanne abnehmen (siehe Abb. 4-16).
3. Wanne in Pfeilrichtung abnehmen (siehe Abb. 4-16).
4. Wanne und Verdampfer reinigen.
5. Einheit in umgekehrter Reihenfolge wieder montieren.
1. Vor Wartungsarbeiten am Motor Einheit ausschalten und Netzkabel ziehen.
2. Beim Demontieren nicht zu stark an der Kondensatwanne ziehen, da diese sonst brechen kann.
6 720 869 293 (2016/12) DE
19
Kondensatwanne
VORSICHT
Kanalgerät mit hoher externer Pressung - normale Bauweise
Abb. 4-15
Position A
Position B
12 Schrauben
Zur Befestigung des
Kondensatwanne
Abb. 4-16
