6 | INSTALLATION DER INNENEINHEIT
Installationsverfahren: Wenn der Platz am Installationsort des Klimageräts begrenzt ist, die Inneneinheit wie folgt montieren.
7,1–11,2 kW

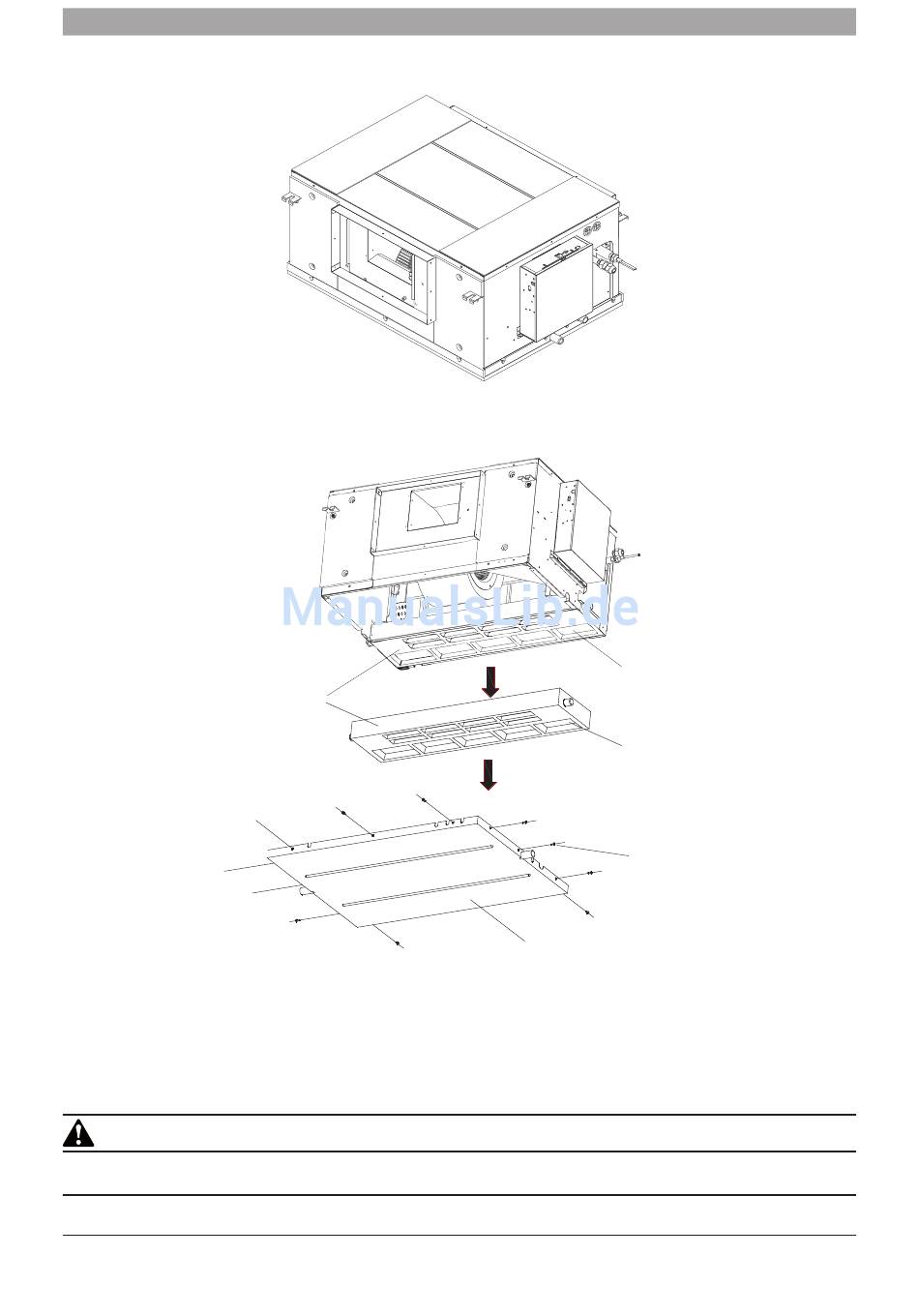

1. Zur Ansicht der kompletten Einheit siehe Abb. 4-11
2. Alle 11 Schrauben, mit denen die Kondensatwanne befestigt ist, herausdrehen und die Wanne abnehmen (siehe Abb. 4-12).
3. Wanne in Pfeilrichtung abnehmen (siehe Abb. 4-12)
4. Wanne und Verdampfer reinigen.
5. Einheit in umgekehrter Reihenfolge wieder montieren.
1. Vor Wartungsarbeiten am Motor Einheit ausschalten und Netzkabel ziehen.
2. Beim Demontieren nicht zu stark an der Kondensatwanne ziehen, da diese sonst brechen kann.
6 720 869 293 (2016/12) DE
Wasserbehälter
VORSICHT
Position A
Position B
11-Schrauben
Kondensatwanne
Kanalgerät mit hoher externer Pressung - normale Bauweise
Abb. 4-11
Abb. 4-12
