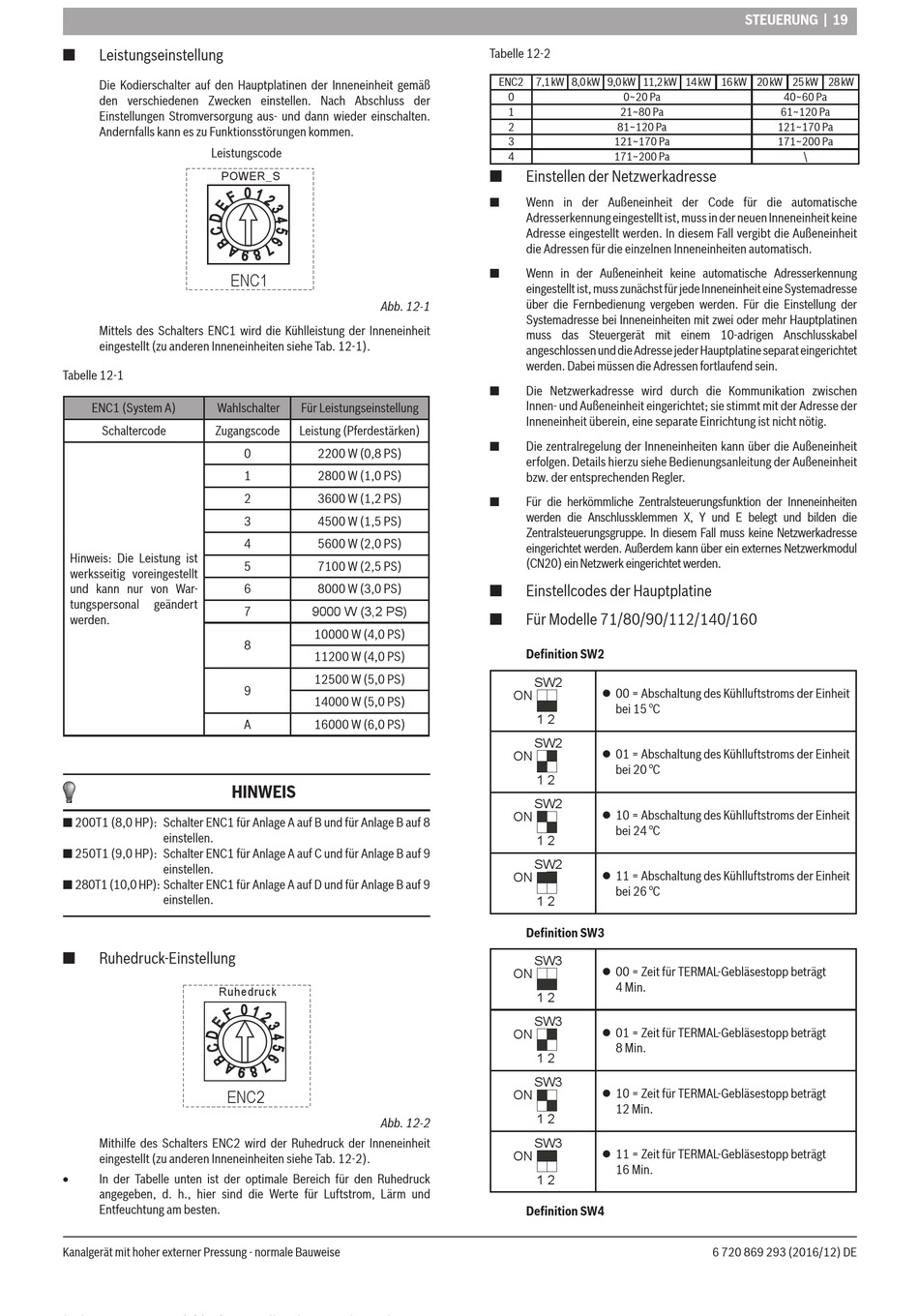

Leistungseinstellung
■
Die Kodierschalter auf den Hauptplatinen der Inneneinheit gemäß
den verschiedenen Zwecken einstellen. Nach Abschluss der
Einstellungen Stromversorgung aus- und dann wieder einschalten.
Andernfalls kann es zu Funktionsstörungen kommen.
Leistungscode
POWER_S
ENC1
Mittels des Schalters ENC1 wird die Kühlleistung der Inneneinheit
eingestellt (zu anderen Inneneinheiten siehe Tab. 12-1).
Tabelle 12-1
ENC1 (System A)
Wahlschalter
Schaltercode
Zugangscode
Hinweis: Die Leistung ist
werksseitig voreingestellt
und kann nur von War-
tungspersonal
geändert
werden.
HINWEIS
■ 200T1 (8,0 HP): Schalter ENC1 für Anlage A auf B und für Anlage B auf 8
einstellen.
■ 250T1 (9,0 HP): Schalter ENC1 für Anlage A auf C und für Anlage B auf 9
einstellen.
■ 280T1 (10,0 HP): Schalter ENC1 für Anlage A auf D und für Anlage B auf 9
einstellen.
Ruhedruck-Einstellung
■
Ruhedruck
ENC2
Mithilfe des Schalters ENC2 wird der Ruhedruck der Inneneinheit
eingestellt (zu anderen Inneneinheiten siehe Tab. 12-2).
In der Tabelle unten ist der optimale Bereich für den Ruhedruck
•
angegeben, d. h., hier sind die Werte für Luftstrom, Lärm und
Entfeuchtung am besten.
Kanalgerät mit hoher externer Pressung - normale Bauweise
Abb. 12-1
Für Leistungseinstellung
Leistung (Pferdestärken)
0
2200 W (0,8 PS)
1
2800 W (1,0 PS)
2
3600 W (1,2 PS)
3
4500 W (1,5 PS)
4
5600 W (2,0 PS)
5
7100 W (2,5 PS)
6
8000 W (3,0 PS)
7
9000 W (3,2 PS)
10000 W (4,0 PS)
8
11200 W (4,0 PS)
12500 W (5,0 PS)
9
14000 W (5,0 PS)
A
16000 W (6,0 PS)
Abb. 12-2
Tabelle 12-2
ENC2
7,1 kW 8,0 kW 9,0 kW 11,2 kW 14 kW 16 kW 20 kW 25 kW 28 kW
0
0~20 Pa
1
21~80 Pa
2
81~120 Pa
3
121~170 Pa
4
171~200 Pa
Einstellen der Netzwerkadresse
■
Wenn in der Außeneinheit der Code für die automatische
■
Adresserkennung eingestellt ist, muss in der neuen Inneneinheit keine
Adresse eingestellt werden. In diesem Fall vergibt die Außeneinheit
die Adressen für die einzelnen Inneneinheiten automatisch.
Wenn in der Außeneinheit keine automatische Adresserkennung
■
eingestellt ist, muss zunächst für jede Inneneinheit eine Systemadresse
über die Fernbedienung vergeben werden. Für die Einstellung der
Systemadresse bei Inneneinheiten mit zwei oder mehr Hauptplatinen
muss das Steuergerät mit einem 10-adrigen Anschlusskabel
angeschlossen und die Adresse jeder Hauptplatine separat eingerichtet
werden. Dabei müssen die Adressen fortlaufend sein.
Die Netzwerkadresse wird durch die Kommunikation zwischen
■
Innen- und Außeneinheit eingerichtet; sie stimmt mit der Adresse der
Inneneinheit überein, eine separate Einrichtung ist nicht nötig.
Die zentralregelung der Inneneinheiten kann über die Außeneinheit
■
erfolgen. Details hierzu siehe Bedienungsanleitung der Außeneinheit
bzw. der entsprechenden Regler.
Für die herkömmliche Zentralsteuerungsfunktion der Inneneinheiten
■
werden die Anschlussklemmen X, Y und E belegt und bilden die
Zentralsteuerungsgruppe. In diesem Fall muss keine Netzwerkadresse
eingerichtet werden. Außerdem kann über ein externes Netzwerkmodul
(CN20) ein Netzwerk eingerichtet werden.
Einstellcodes der Hauptplatine
■
Für Modelle 71/80/90/112/140/160
■
Definition SW2
SW2
z 00 = Abschaltung des Kühlluftstroms der Einheit
ON
bei 15 °C
1 2
SW2
z 01 = Abschaltung des Kühlluftstroms der Einheit
ON
bei 20 °C
1 2
SW2
z 10 = Abschaltung des Kühlluftstroms der Einheit
ON
bei 24 °C
1 2
SW2
z 11 = Abschaltung des Kühlluftstroms der Einheit
ON
bei 26 °C
1 2
Definition SW3
SW3
z 00 = Zeit für TERMAL-Gebläsestopp beträgt
ON
4 Min.
1 2
SW3
z 01 = Zeit für TERMAL-Gebläsestopp beträgt
ON
8 Min.
1 2
SW3
z 10 = Zeit für TERMAL-Gebläsestopp beträgt
ON
12 Min.
1 2
SW3
z 11 = Zeit für TERMAL-Gebläsestopp beträgt
ON
16 Min.
1 2
Definition SW4
STEUERUNG | 19
40~60 Pa
61~120 Pa
121~170 Pa
171~200 Pa
\
