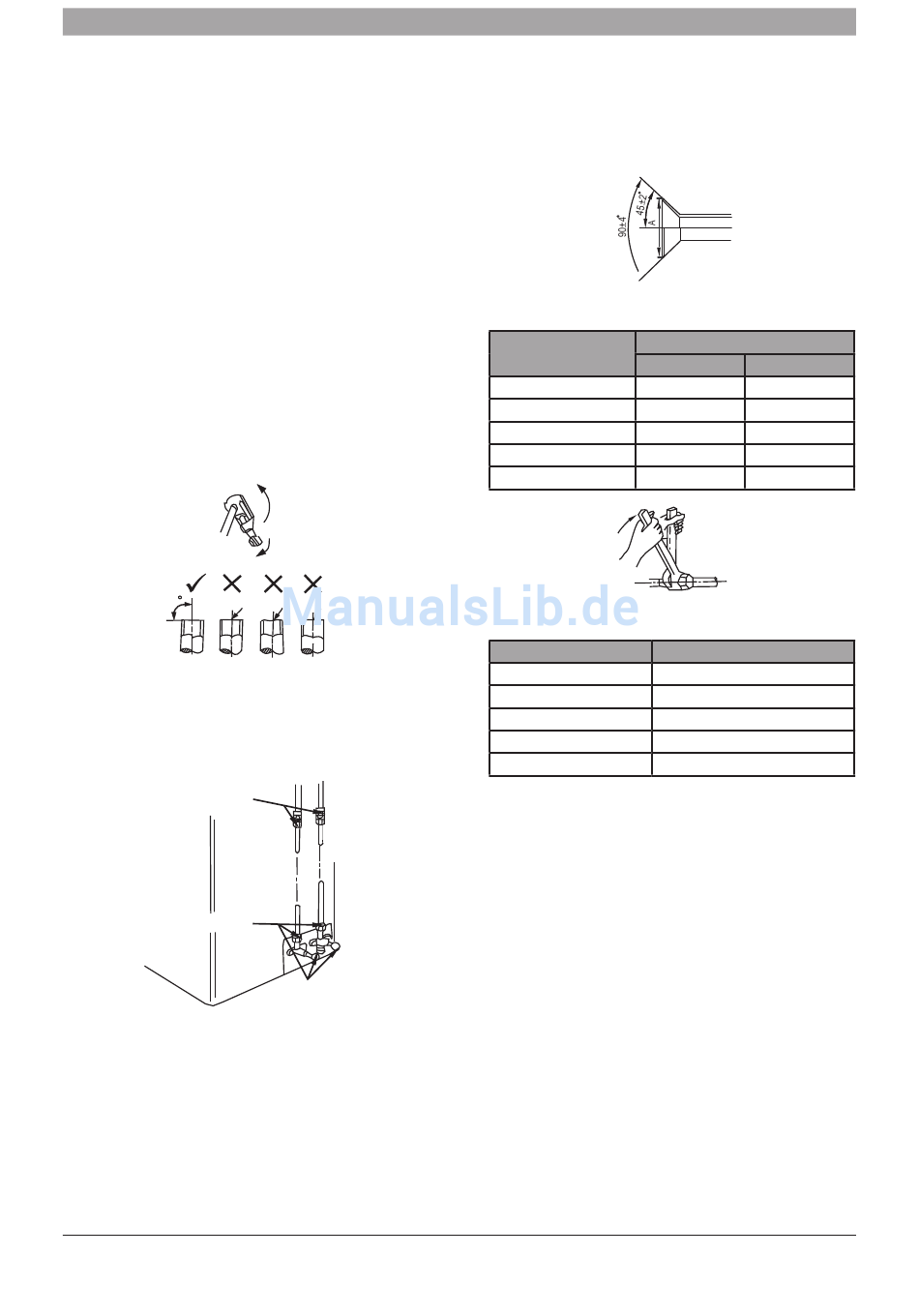

Verbindungsrohrbündel von außen durch die Wanddurchführung
•
schieben. Dabei darauf achten, dass das Bündel nicht beschädigt
wird.
Rohre anschließen.
■
Absperrhähne an der Außeneinheit öffnen, damit das Kältemittel
■
ungehindert in das Verbindungsrohr zwischen Innen- und
Außeneinheit fließen kann.
Mit Lecksuchgerät oder Seifenwasser auf Undichtigkeiten prüfen.
■
Verbindungsstelle zwischen Verbindungsrohr und Inneneinheit mit
■
schallisolierender Dämmhülse (Formstücke) versehen und sorgfältig
mit Klebeband umwickeln, um Undichtigkeiten zu vermeiden.
9. ANSCHLIESSEN DES
KÄLTEMITTELROHRS
9.1 Evakuieren
Bördeln
■
Rohr mit einem Rohrschneider zuschneiden.
•
Bördelmutter in das Rohr einführen und Rohr aufbördeln.
•
schräg
90
9.2 Dichtheitsprüfung
Alle Verbindungsstellen mit einem Lecksuchgerät oder Seifenwasser
■
überprüfen. (Zur Illustration siehe Abb. 9-2)
Prüfpunkt Inneneinheit
Prüfpunkt Außeneinheit
A. Lo-Absperrventil
C, D. Verbindungsstellen zwischen Verbindungsrohr und Inneneinheit.
Kanalgerät mit hoher externer Pressung - normale Bauweise
uneben Grat
Abb. 9-1
D
C
B
A
B. Hi-Absperrventil
Abb. 9-2
ANSCHLIESSEN DES KÄLTEMITTELROHRS | 15
9.3 Isolierung
Alle freiliegenden Teile der Bördelverbindungen sowie das
■
Kältemittelrohr auf der Gas- und der Flüssigkeitsseite mit
Dämmmaterial umhüllen. Sicherstellen, dass die Dämmung absolut
dicht ist.
Eine mangelhafte Dämmung kann zur Kondensation führen.
■
Tabelle 9-1
Außendurchmesser
Ø 6,4 mm
Ø 9,5 mm
Ø 12,7 mm
Ø 15,9 mm
Ø 19,1 mm
Tabelle 9-2
Rohrgröße
Ø 6,4 mm
Ø 9,5 mm
Ø 12,7 mm
Ø 15,9 mm
Ø 19,1 mm
Mutter festziehen
■
Verbindungsrohr in Position bringen, Muttern handfest anziehen und
•
mit einem Schraubenschlüssel festziehen. (Siehe Abb. 9-4).
Bei einem zu hohen Anzugsmoment wird die Bördelung beschädigt,
•
ein zu geringes Anzugsmoment führt zu Lecks. Zum Anzugsmoment
siehe Tab. 9-2.
Erforderliche Kältemittelmenge
■
Die Menge des einzufüllenden Kältemittels wird nach der
•
Installationsanleitung für die Außeneinheit berechnet. Kältemittel vor
dem Befüllen genau abmessen.
Eingefüllte Menge notieren und Angaben für Wartungszwecke
•
aufbewahren.
Luft mit einer Vakuumpumpe evakuieren (siehe Abb. 9-5) (Zur
■
Handhabung des Verteilerventils siehe entsprechende Anleitung).
Wartungsmuttern der Absperrventile A und B lösen und abschrauben.
•
Befüllschlauch des Verteilerventils an Wartungsanschluss von
Absperrventil A anschließen. (Sicherstellen, dass die Absperrventile
A und B geschlossen sind.)
Abb. 9-3
A (mm)
Max
Min.
8,7
8,3
12,4
12,0
15,8
15,4
19,0
18,6
23,3
22,9
Abb. 9-4
Anzugsmoment
14,2–17,2 Nm
32,7–39,9 Nm
49,5–60,3 Nm
61,8–75,4 Nm
97,2–118,6 Nm
6 720 869 293 (2016/12) DE
