Resol DeltaTherm HC MAX Handbuch Seite 25

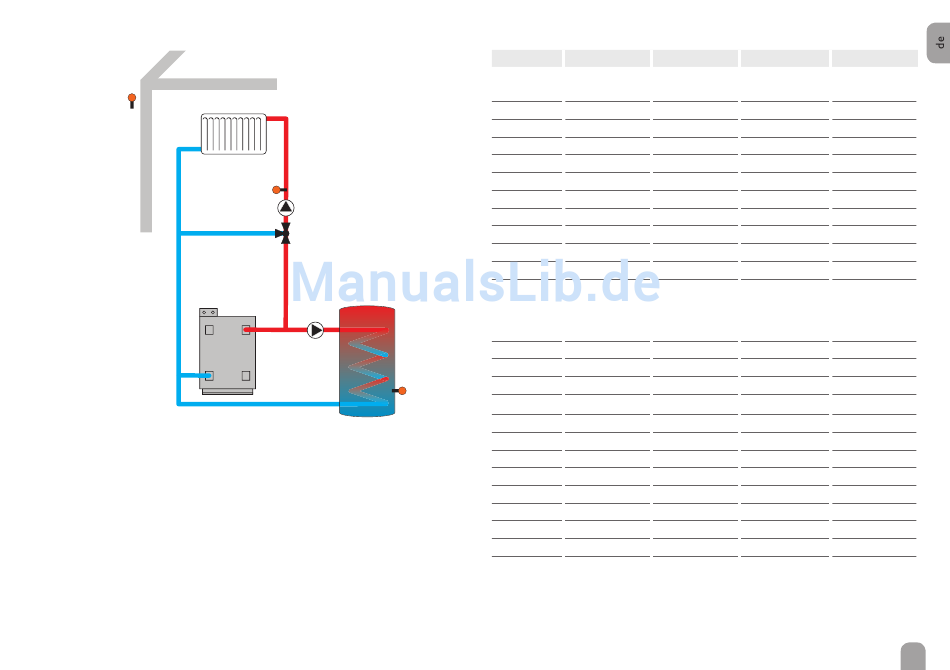

Schema 4: ein gemischter Heizkreis mit Brauchwassererwärmung
S1
Mit dem Vorlaufsensor S2 und dem Außensensor S1 wird ein gemischter Heiz-
kreis witterungsgeführt geregelt. Die Brauchwassererwärmung wird abhängig vom
Messwert am Brauchwasser-Sensor S7 ausgelöst.
S2
R1
R2/3
R14
S7
Schema-Nr. 0104 0204
Sensoren
S1 Außen Außen
S2 Vorlauf HK1 Vorlauf HK1
S3 Vorlauf HK2
S4
S5
S6
S7 BW-Erwärmung BW-Erwärmung BW-Erwärmung
S8
S9
S10
S11
S12
Relais
R1 Pumpe HK1 Pumpe HK1
R2 Mischer auf HK1 Mischer auf HK1 Mischer auf HK1 Mischer auf HK1
R3 Mischer zu HK1 Mischer zu HK1 Mischer zu HK1 Mischer zu HK1
R4 Pumpe HK2
R5 Mischer auf HK2 Mischer auf HK2 Mischer auf HK2
R6 Mischer zu HK2 Mischer zu HK2 Mischer zu HK2
R7
R8
R9
R10
R11
R12
R13
R14 BW-Erwärmung BW-Erwärmung BW-Erwärmung
0304 0404
Außen Außen
Vorlauf HK1 Vorlauf HK1
Vorlauf HK2 Vorlauf HK2
Vorlauf HK3 Vorlauf HK3
Vorlauf HK4
BW-Erwärmung
Pumpe HK1 Pumpe HK1
Pumpe HK2 Pumpe HK2
Pumpe HK3 Pumpe HK3
Mischer auf HK3 Mischer auf HK3
Mischer zu HK3 Mischer zu HK3
Pumpe HK4
Mischer auf HK4
Mischer zu HK4
BW-Erwärmung
25
