6.3.3 Wärmetauscher (Schweißbrennerkühlung)
Verletzungsgefahr durch unzureichende Ausbildung!
Für die folgenden Wartungsschritte ist eine fachgerechte Ausbildung erforderlich um
Verletzungen zu vermeiden.
•
Dieser Wartungsschritt darf ausschließlich von ausgebildetem und autorisiertem
Fachpersonal durchgeführt werden.
•
Warn- und Wartungshinweise am Anfang dieses Kapitels beachten!
1. Gerät ausschalten und Netzstecker ziehen.
Schrauben des Seitenbleches entfernen. Seitenblech von der Anlage entfernen (nach oben und zur
Seite abheben).
2. Ausschließlich öl- und wasserfreie Druckluft verwenden. Elektronikbauteile nicht direkt anblasen. Die
Gerätelüfter können durch die Druckluft überdrehen und dadurch beschädigt werden. Deshalb
Gerätelüfter mit einem Schraubendreher mechanisch blockieren. Beachte: Die hinter den
Gerätelüftern befindlichen Lamellen des Wärmetauschers dürfen mit dem Schraubendreher nicht
beschädigt werden.
3. Wärmetauscher durch die Lüfter flächig ausblasen.
4. Durch die Öffnungen im Seitenblech treten die Verunreinigungen aus.
Behördliche Vorschriften zur Entsorgung beachten!
•
Nach der Reinigung mechanische Blockierungen an den Lüftern entfernen und Gerät in umgekehrter
Reihenfolge wieder verschließen und nach geltenden Vorschriften prüfen.
099-005560-EW500
09.03.2018
Wartung, Pflege und Entsorgung
WARNUNG

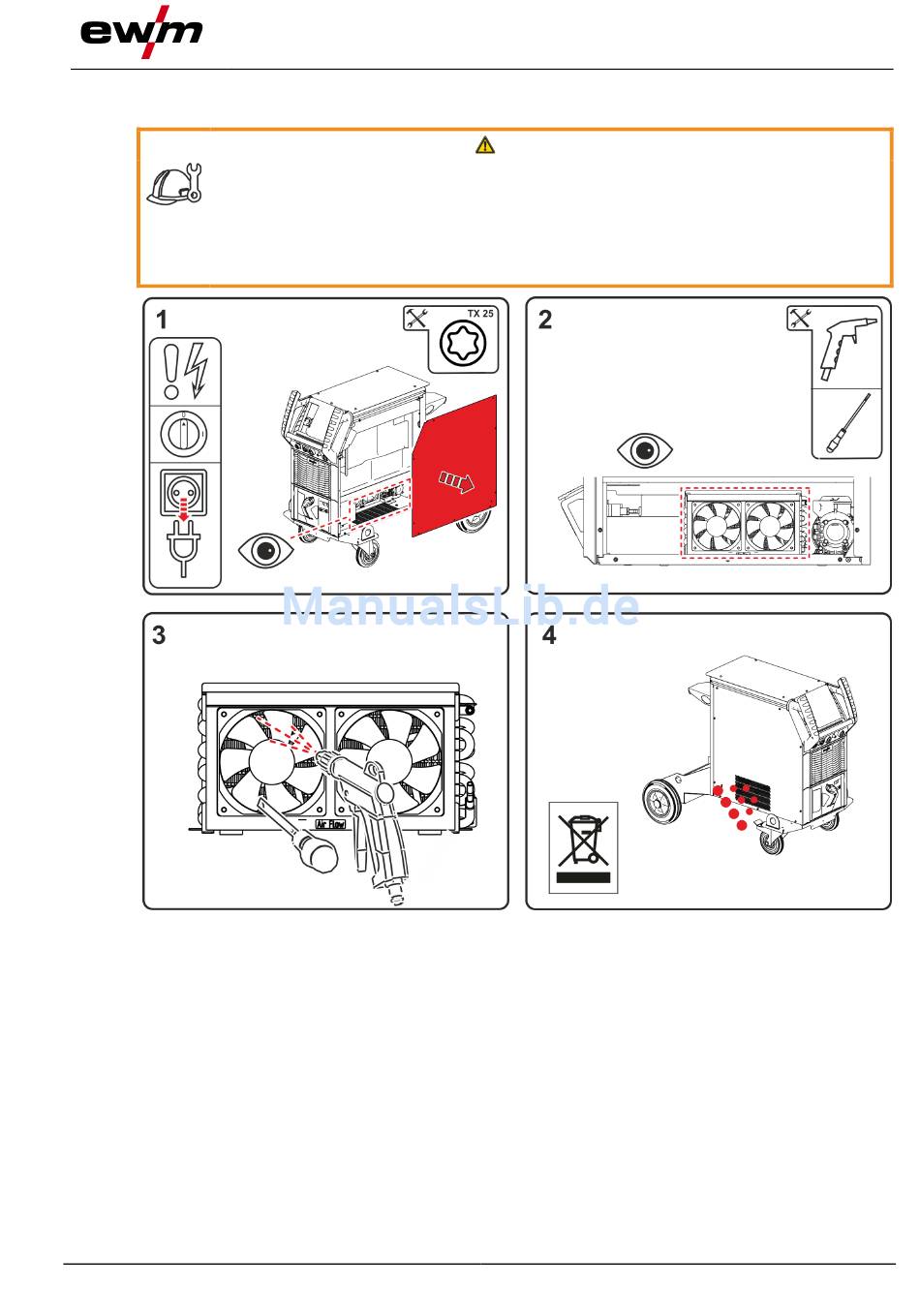

Abbildung 6-3
