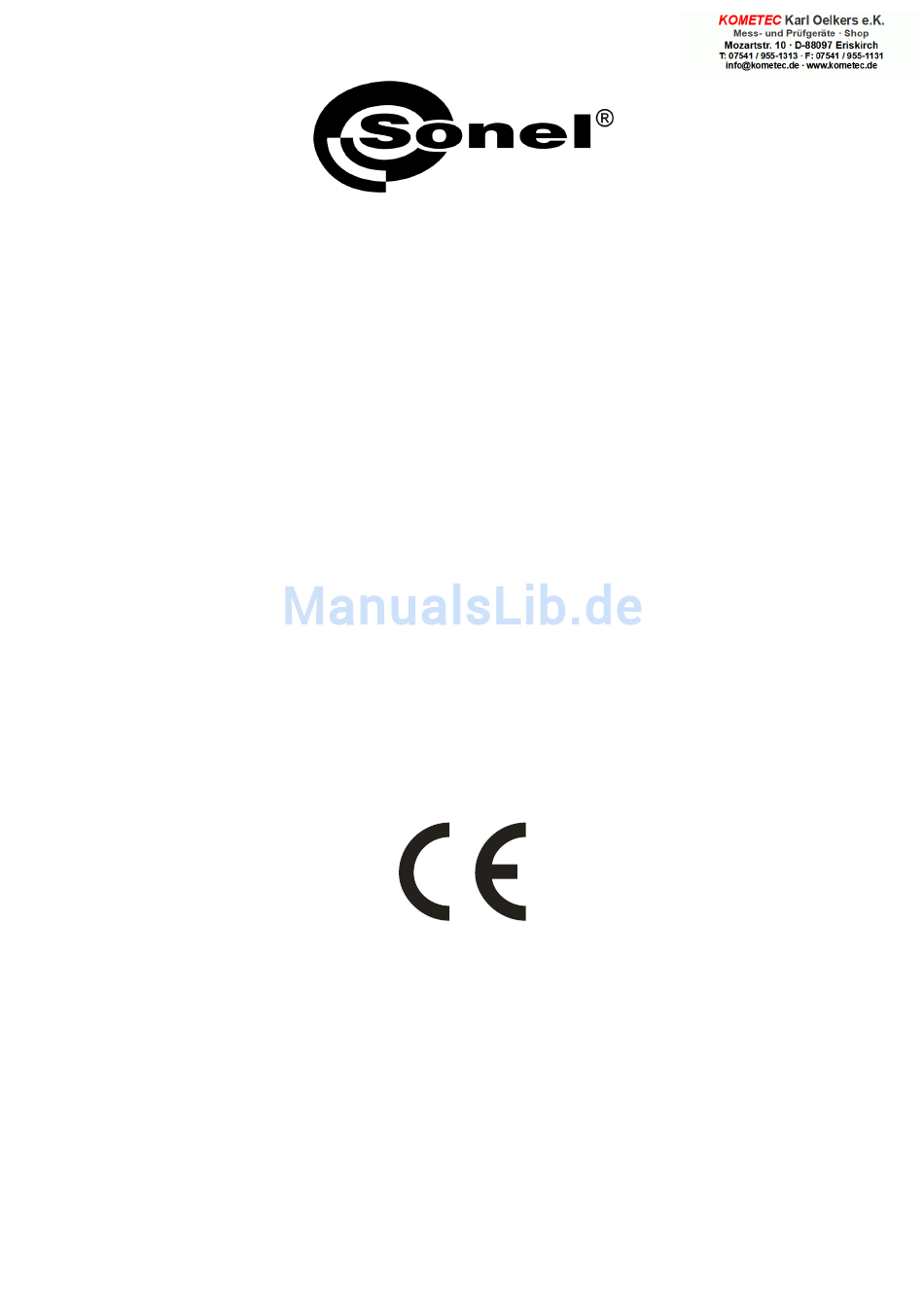

- Seite 1 BEDIENUNGSANLEITUNG LUXMESSGERÄT LXP-1 Version 1.7...
- Seite 2 Das digitale Luxmessgerät ist ein präzises Instrument zur Messung der Beleuchtungsstärke (in Lux und Footcandle) unter Feldbedingungen. Erfüllt die Anforderungen des CIE-Diagramms für die spektrale photopische Empfindlichkeit. Das Fotoelement auf eine Cosinus-Kurve eingestellt. Das Messgerät ist ein kompaktes, robustes und aufgrund seiner Konstruktion einfach zu bedienendes Gerät.
-
Seite 3: Inhaltsverzeichnis
FUNKTIONSBESCHREIBUNG ......5 ........5 RODUKTBESCHREIBUNG .............. 7 ISPLAY DURCHFÜHREN VON MESSUNGEN ....8 SONDERFUNKTIONEN ........8 ODUS DER ANGEZEIGTEN ATEN ..............8 – P ODUS DES PITZENWERTES ....9 INDEST AXIMALWERTMODUS ODUS ZUR RELATIVEN BLESUNG DER ATEN USB-M ............9 ODUS .... - Seite 4 SERVICE ............... 18...
-
Seite 5: Funktionsbeschreibung
1 Funktionsbeschreibung Produktbeschreibung ① Stromversorgungstaste: Aktiviert oder deaktiviert Lichtmesser. ② Flüssigkristall-Display 3 3/4: digitales Display mit einer maximalen Nummernanzeige bis 3999, das auch die Symbole der gemessenen Werte und Funktionen usw. anzeigt. - Seite 6 ③ UNITS-Taste: Drücken dieser Taste ermöglicht die Auswahl der Lichtmessungen in Lx oder FC (1FC LX = 10.76). ④ LOAD-Taste: Steuerung der Beleuchtungsfunktion und der Eingabe von Datensätzen. ⑤ REC/SETUP-Taste: Speicher der Werte und Zeiteinstellungen, der Abtastrate und Start und Deaktivierung der Funktion zur automatischen Abschaltung des Gerätes.
-
Seite 7: Display
Display ① Hauptdisplay der Lichtintensität. ② Analoge Zeile zur Anzeige der schnellen Veränderungen der Lichtintensität. ③ Echtzeituhr, das Feld wird verwendet, um das Datum und die Uhrzeit der Abtastung festzulegen. ④ Mnemonik Jahres-, Tages-, Zeit- Abtastungsfrequnzeinstellung. ⑤ Symbol des Konfigurationsmodus des Luxmessgerätes. ⑥... -
Seite 8: Durchführen Von Messungen
⑫ Speichern des Ergebnisses auf dem Display. ⑬ Symbol des Wertes MIN oder MAX (auch für die Funktion Peak Hold). ⑭ Lichtintensitätsbereiche. ⑮ Symbol für Footcandle. ⑯ Symbol für Lux. 2 Durchführen von Messungen • Stromversorgungstaste drücken, Messgerät einzuschalten, • den gewünschten Lx- oder FC-Bereich einstellen, •... -
Seite 9: Stop -Modus Dess
Stop-Modus des Spitzenwertes – Peak Hold • Stop-Funktion des Spitzenwertes (Peak-Hold), die die Messung des Spitzenwert-Signals eine Lichtimpulses mit einer Dauer von mehr als 10µs und kürzer als 1s ermöglicht, • PEAK-Taste drücken, um in den Modus der Aufnahme von Pmax oder Pmin überzugehen und den Fotodetektor in den Bereich der Lichtimpulsmessung zu stellen, •... -
Seite 10: Funktion Zurd
Funktion zur Displaybeleuchtung • kurz die Taste der Displaybeleuchtung drücken, um sie einzuschalten, • kurz die Taste der Displaybeleuchtung erneut drücken, um sie auszuschalten, Einstellen der Uhrzeit und Abtastrate Die im Luxmessgerät eingestellte Uhrzeit wird durch die eingebaute Echtzeituhr aktualisiert, auch nach Ausschalten des Messgerätes. -
Seite 11: Odus
• nach Ausführen der genannten Tätigkeiten, halten Sie die LOAD-Taste für 5 Sekunden gedrückt, um die normale Funktion des Messgerätes wieder einzustellen, • die Tasten REC/SETUP und LOAD 5s lang gedrückt halten, um den Speicher zu löschen, das Löschen dauert ca. 10s. Datenspeicherungs-Modus •... -
Seite 12: Eigenschaften
4 Eigenschaften spektralen Empfindlichkeit Die verwendete Fotodiode mit den Filtern bewirkt, dass die Eigenschaft der spektralen Empfindlichkeit an die Anforderungen C.I.E.-Kurve (INTERNATIONAL COMMISSION ILLUMINATION) angepasst ist. Eigenschaften Empfindlichkeit V (λ) wie im unteren Diagramm beschrieben. Abb. 1 Eigenschaften der spektralen Empfindlichkeit. 5 Empfohlene Beleuchtung LAGE BÜRO... -
Seite 13: Anschluss An Einen Computer
Elektronische 1.500~3.000 140~279 Bauteile, Fließband Verpackung, Flure 150~300 14~28 HOTEL Öffentliche Räume, 100~200 9~18 Garderobe Empfang 200~500 18~47 Kasse 750 ~ 1.000 70~93 GESCHÄ Innenräume, 150~200 14~18 Treppen, Flure Schaufenster, 750~1.500 70~140 Packtisch Vorderseite des 1.500~3.000 140~279 Schaufensters KRANKE Krankenstube, 100~200 9~18 NHAUS... -
Seite 14: Verbindung
Verbindung • Messgerät einschalten, • Messgerät über das USB-Kabel mit dem Computer verbinden, • Software zur Bedienung des Messgerätes einschalten, • Nummer des COM-Ports wählen. Hinweis: Lichtmessgerät vor dem Verbinden über das USB-Kabel einschalten. Software-Installation • bei der Installation der Software müssen die Fenster beobachtet werden müssen Meldungen,... -
Seite 15: Batteriewechsel
Abb. 2 Bildschirm mit den Messergebnissen im Programm. 7 Batteriewechsel Achtung: Bei Messungen mit angezeigter Mnemonik der Batterie ist mit zusätzlichen Messunsicherheiten oder instabilem Betrieb des Gerätes zu rechnen. • wenn der Batteriestrom nicht ausreichend ist, um die Messungen durchzuführen, zeigt Display Batteriesymbol an, das heißt, dass die Batterie durch neue... -
Seite 16: Lagerung
Betriebszeit. Um die Genauigkeit des Gerätes zu gewährleisten, ist es ratsam regelmäßige Kalibrierung durchzuführen. 9 Lagerung Bei Lagerung des Geräts sind folgende Anweisungen zu beachten: • Sonde vom Messgerät trennen, • sicherstellen, dass das Messgerät und das Zubehör trocken sind, •... -
Seite 17: Standardausrüstung
Abmessungen des Fotodetektors.…………………115 × 60 × 20 o) Abmessungen des Mesgerätes………..…………...170 × 80 × 40 p) Gewicht…………………………………………...……………..390g 12 Standardausrüstung Zur Standardausstattung der Kamera, die vom Hersteller geliefert wird, gehören: • Messgerät LXP-1, • 9V-Batterie, • USB-Kabel, • CD mit dem Programm "Light Meter"... -
Seite 18: Zusätzliches Zubehör
+48 74 858 38 60 fax +64 74 858 38 09 E-mail: export@sonel.pl Web page: <http://www.sonel.pl/> www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der SONEL S.A. befugt. Das Produkt wird in China im Auftrag von SONEL S.A. hergestellt.
