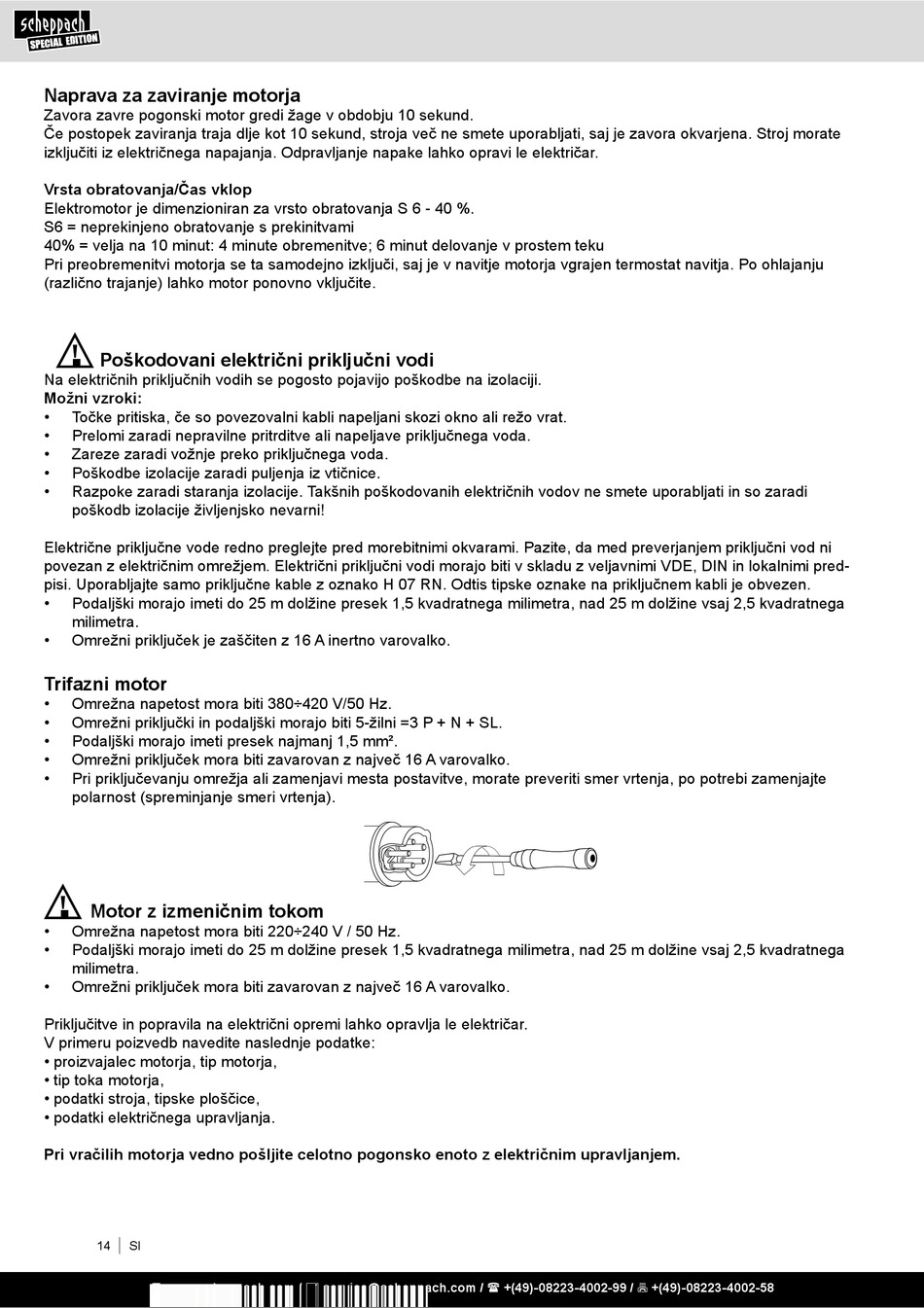

Scheppach 5905103904 Originalanleitung Seite 14

Naprava za zaviranje motorja
Zavora zavre pogonski motor gredi žage v obdobju 10 sekund.
Če postopek zaviranja traja dlje kot 10 sekund, stroja več ne smete uporabljati, saj je zavora okvarjena. Stroj morate
izključiti iz električnega napajanja. Odpravljanje napake lahko opravi le električar.
Vrsta obratovanja/Čas vklop
Elektromotor je dimenzioniran za vrsto obratovanja S 6 - 40 %.
S6 = neprekinjeno obratovanje s prekinitvami
40% = velja na 10 minut: 4 minute obremenitve; 6 minut delovanje v prostem teku
Pri preobremenitvi motorja se ta samodejno izključi, saj je v navitje motorja vgrajen termostat navitja. Po ohlajanju
(različno trajanje) lahko motor ponovno vključite.
Poškodovani električni priključni vodi
Na električnih priključnih vodih se pogosto pojavijo poškodbe na izolaciji.
Možni vzroki:
• Točke pritiska, če so povezovalni kabli napeljani skozi okno ali režo vrat.
• Prelomi zaradi nepravilne pritrditve ali napeljave priključnega voda.
• Zareze zaradi vožnje preko priključnega voda.
• Poškodbe izolacije zaradi puljenja iz vtičnice.
• Razpoke zaradi staranja izolacije. Takšnih poškodovanih električnih vodov ne smete uporabljati in so zaradi
poškodb izolacije življenjsko nevarni!
Električne priključne vode redno preglejte pred morebitnimi okvarami. Pazite, da med preverjanjem priključni vod ni
povezan z električnim omrežjem. Električni priključni vodi morajo biti v skladu z veljavnimi VDE, DIN in lokalnimi pred-
pisi. Uporabljajte samo priključne kable z oznako H 07 RN. Odtis tipske oznake na priključnem kabli je obvezen.
• Podaljški morajo imeti do 25 m dolžine presek 1,5 kvadratnega milimetra, nad 25 m dolžine vsaj 2,5 kvadratnega
milimetra.
• Omrežni priključek je zaščiten z 16 A inertno varovalko.
Trifazni motor
• Omrežna napetost mora biti 380÷420 V/50 Hz.
• Omrežni priključki in podaljški morajo biti 5-žilni =3 P + N + SL.
• Podaljški morajo imeti presek najmanj 1,5 mm².
• Omrežni priključek mora biti zavarovan z največ 16 A varovalko.
• Pri priključevanju omrežja ali zamenjavi mesta postavitve, morate preveriti smer vrtenja, po potrebi zamenjajte
polarnost (spreminjanje smeri vrtenja).
Motor z izmeničnim tokom
• Omrežna napetost mora biti 220÷240 V / 50 Hz.
• Podaljški morajo imeti do 25 m dolžine presek 1,5 kvadratnega milimetra, nad 25 m dolžine vsaj 2,5 kvadratnega
milimetra.
• Omrežni priključek mora biti zavarovan z največ 16 A varovalko.
Priključitve in popravila na električni opremi lahko opravlja le električar.
V primeru poizvedb navedite naslednje podatke:
• proizvajalec motorja, tip motorja,
• tip toka motorja,
• podatki stroja, tipske ploščice,
• podatki električnega upravljanja.
Pri vračilih motorja vedno pošljite celotno pogonsko enoto z električnim upravljanjem.
