2.3.2 Anzeigeumschaltung

Die Maske zur Anzeigeumschaltung wird, ausgehend aus dem Grundbild der "ma-
nuellen Bearbeitung" (Bild 4), wie folgt erreicht:
• Funktionstastenleiste durch Betätigen der "Menüerweiterungs-Taste"
umschalten:

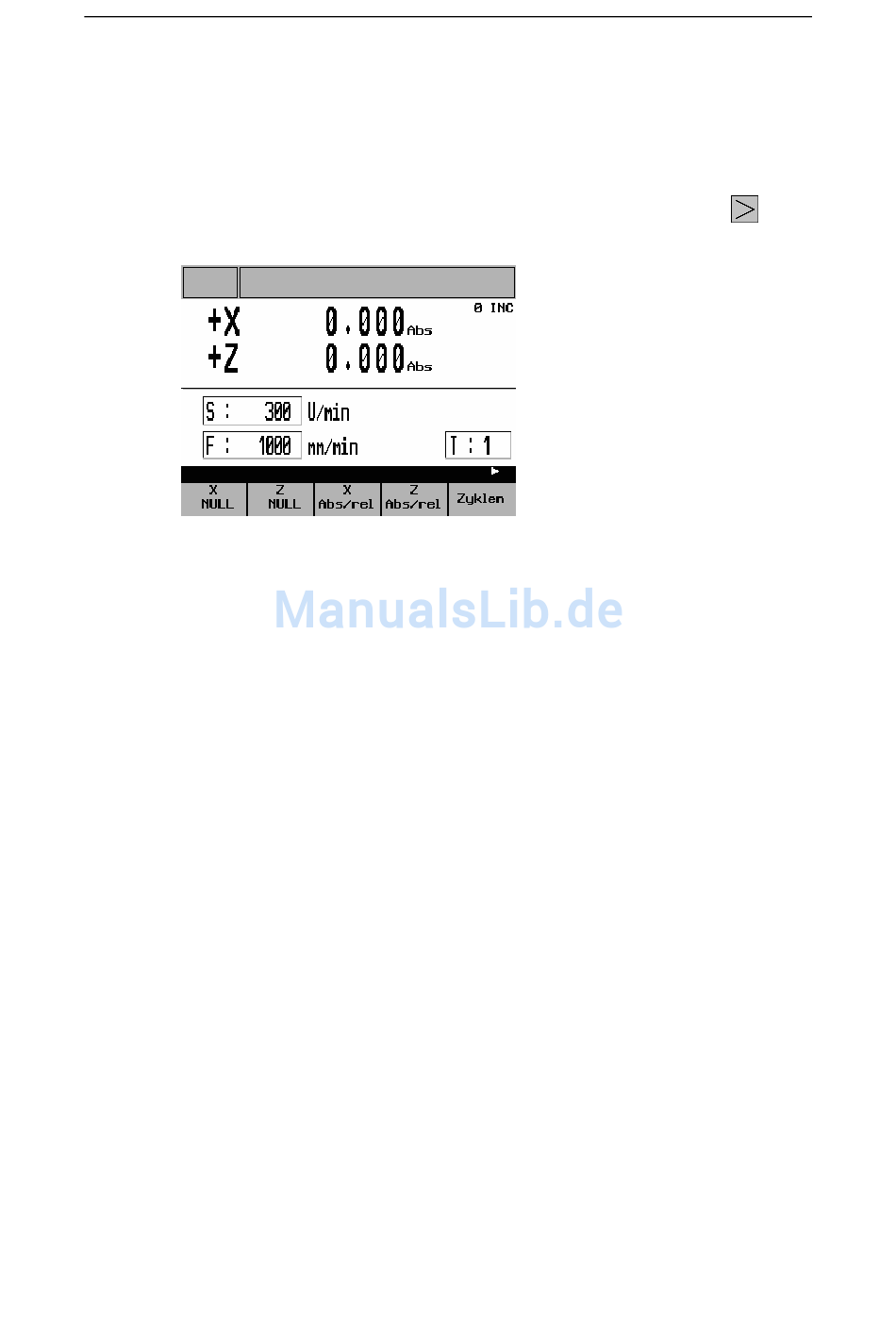

Bild 2-5: Grundbild "Anzeigeumschaltung"
Durch Betätigen der eingeblendeten Funktionstasten ist folgende Anzeigebeeinflussung mög-
lich:
"X NULL" :
"Z NULL" :
"X Abs/rel" :
"Z Abs/rel"
© Siemens AG 2005 All Rights Reserved
Sinumerik 802S/C BA_MM (BA) - Ausgabe 04/2005
Diese Funktionstaste bewirkt einen Wechsel der Istwert-
Anzeige auf "relative Positionsanzeige", mit gleichzeitigem
"Nullsetzen" der Anzeige in der X-Achse.
Diese Funktionstaste bewirkt einen Wechsel der Istwert-
Anzeige auf "relative Positionsanzeige", mit gleichzeitigem
"Nullsetzen" der Anzeige in der Z-Achse.
Durch Betätigen dieser Funktionstaste wechselt die Istwert-
Anzeige zwischen "absoluter Positionsanzeige" und "relativer
Positionsanzeige" in der X-Achse hin und her.
Durch Betätigen dieser Funktionstaste wechselt die Istwert-
Anzeige zwischen "absoluter Positionsanzeige" und "relativer
Positionsanzeige" in der Z-Achse hin und her.
