Bedienungsanleitung
METEODIGIT IV (9164)
10. MESSEN
Beim METEODIGIT IV werden alle Messkanäle, soweit
vorhanden, standardmäßig halbkontinuierlich erfasst,
sodass auch laufende Differenzmessungen möglich
sind. Sensorabhängig können wahlweise bis zu 4
Messkanäle angezeigt werden.

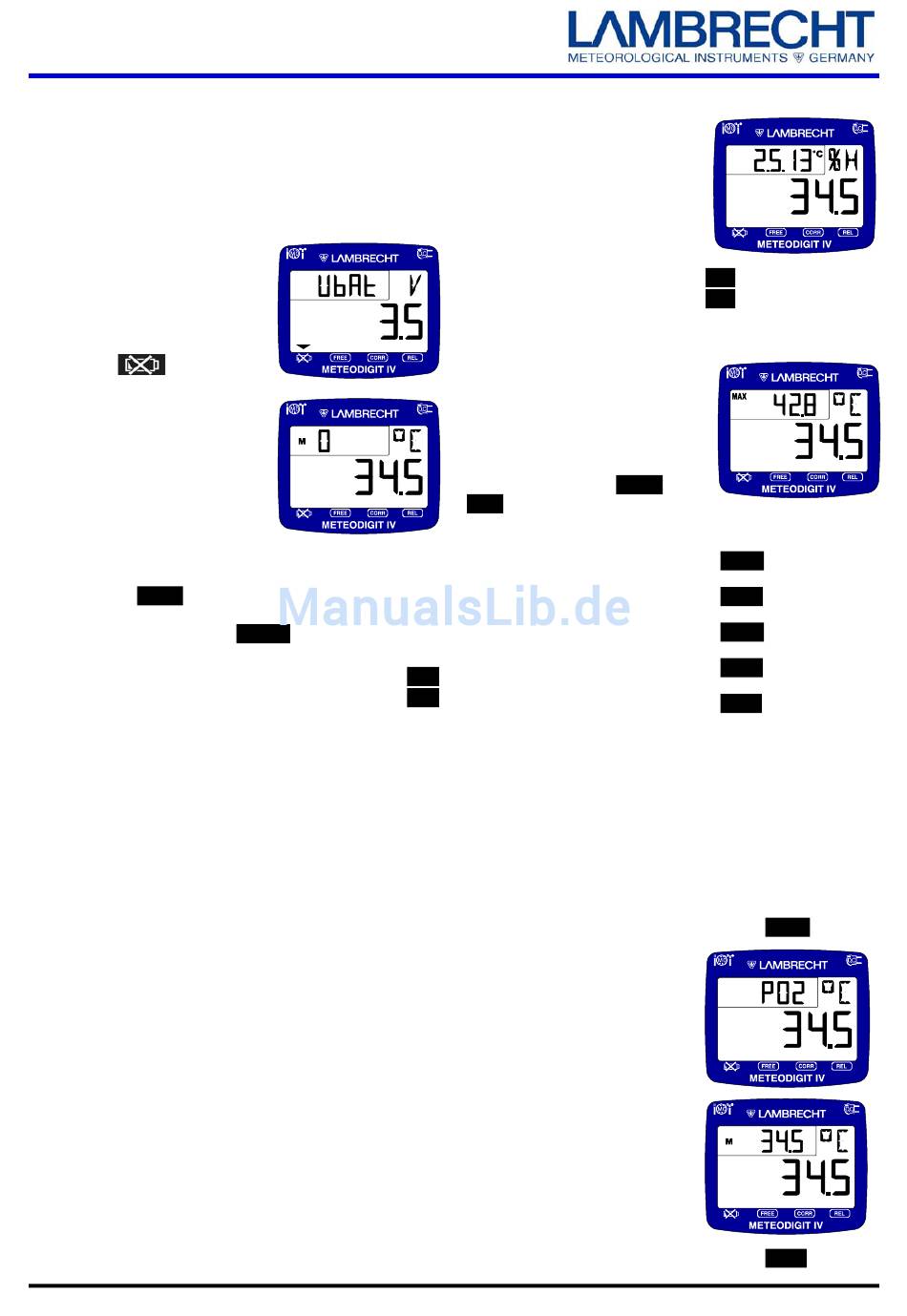

10.1 Messwert
Nach dem Einschalten erfolgt
zunächst
ein
Segmenttest,
danach erscheint die Batterie-
spannung und falls die Batte-
rien fast leer sind (<3.6V) zu-
sätzlich ein
-Pfeil.
Im Anschluss sehen Sie im
Hauptfeld den Messwert mit
Dimension, im Funktionsfeld
wird die Messstelle angezeigt.
Alle
möglichen
besonderen
Betriebszustände des Mess-
wertes werden in 8.4 erläutert.
Anwahl einer Messstelle
10.1.1
Mit der Taste
lassen sich sukzessiv alle aktiven
M▲
Messstellen anwählen und der aktuelle Messwert wird
angezeigt. Wird die Taste
wieder der vorherige Kanal.
Messkanal erhöhen mit der Taste:
Messkanal erniedrigen mit Taste:
Beim Umschalten wird für einen Moment die Kurzbe-
zeichnung des Messbereiches angezeigt.
Messbereiche
10.1.2
Bei jeder Kanalumschaltung oder bei Sensorbruch er-
scheint im Display das Kürzel des Messbereichs. Zur
Identifizierung sind in der folgenden Tabelle alle mögli-
chen Messbereiche aufgelistet.
Sensoren
Millivolt
Millivolt 1
Millivolt 2
Volt
Differenz Millivolt
Differenz Millivolt 1
Differenz Millivolt 2
Differenz Volt
Sensorspannung
Frequenz
Funktionskanäle:
Maximalwert von Kanal Mb1
Minimalwert von Kanal Mb1
Messwert von Mb1
Vergleichsstellentemperatur
gedrückt, erscheint
M▼
M▲
M▼
Dim
Kürzel
mV
U 55
mV
U 26
mV
U260
V
U2.60
mV
d 55
mV
d 26
mV
d260
V
d2.60
V
UbAt
Hz
FrEq
Hi
Lo
MESS
°C
CJ
10.1.3 Doppelanzeige
Bei allen Doppelsensoren mit
einem Temperatursensor auf
dem ersten Kanal kann der
Temperaturwert gleichzeitig im
Funktionsfeld angezeigt wer-
den.
2. Kanal anwählen:
Temperaturanzeige aktivieren:
Zurück zur Kanalanzeige:
10.2 Spitzenwertspeicher
Aus den erfassten Messwerten
jeder Messstelle wird laufend
der Minimal- und der Maximal-
Wert bestimmt. Zur Anzeige der
Spitzenwerte ist zunächst der
gewünschte Kanal einzustellen
und dann die Taste
MAX
zu drücken. Zur Kontrolle
MIN
erscheint in der Anzeige das entsprechende Symbol.
Anzeige des Maximalwertes mit:
Anzeige des Minimalwertes mit:
Löschen des Maximalwertes mit:
Löschen des Minimalwertes mit:
Rückkehr zur Messanzeige mit:
D
urch die laufende Messung erscheint nach jedem Lö-
schen sofort wieder der aktuelle Messwert.
10.3 Messwertspeicher
Beim METEODIGIT IV können 9
Positionen P01 bis P99 gespeichert werden. Die Mess-
daten lassen sich auf dem Display darstellen.
Abspeichern jedes Messwertes mit:
D
abei sieht man im Funkti-
onsfeld 1 Sek. den Speicher-
platz z.B.: P02
D
anach erscheint im Funkti-
onsfeld der jeweils zuletzt
gespeicherte Wert mit dem
Symbol ´M´ davor.
Rückkehr zur Messanzeige mit:
lang drücken
M▲
lang drücken
M▲
bzw.
MAX
MIN
lang drücken
MAX
lang drücken
MIN
M▲
9 Messwerte auf die
MEM
M▲
8
