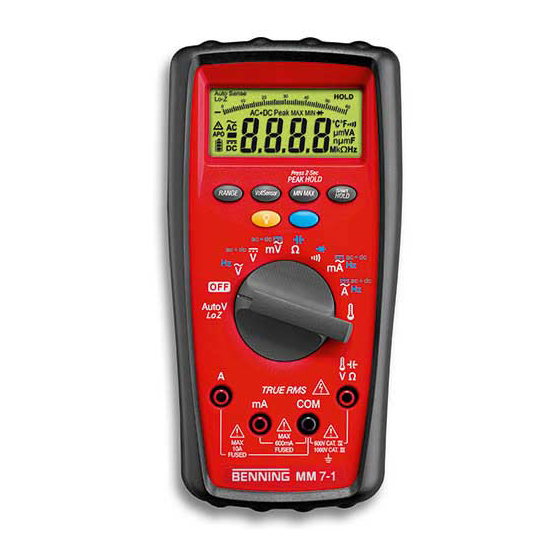

PCE Instruments Benning MM 7-1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PCE Instruments Anleitungen
  4. Messgeräte
  5. Benning MM 7-1
  6. Bedienungsanleitung

PCE Instruments Benning MM 7-1 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
D
Bedienungsanleitung
Operating manual
F
Notice d'emploi
E
Instrucciones de servicio
Návod k obsluze
Οδηγίες χρήσεως
I
Istruzioni d'uso
Gebruiksaanwijzing
Instrukcja obsługi
Instrucţiuni de folosire
Инструкция по эксплуатации
индикатора напряжения
S
Bruksanvisning
Auto Sense
Lo-Z
AC+DC Peak
VoltSensor
ac + dc
ac + dc
AutoV
LoZ
HOLD
MAX MIN
Press 2 Sec
PEAK HOLD
Smart
HOLD
ac + dc
ac + dc
MM 7-
1
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments Benning MM 7-1

Inhaltszusammenfassung für PCE Instruments Benning MM 7-1

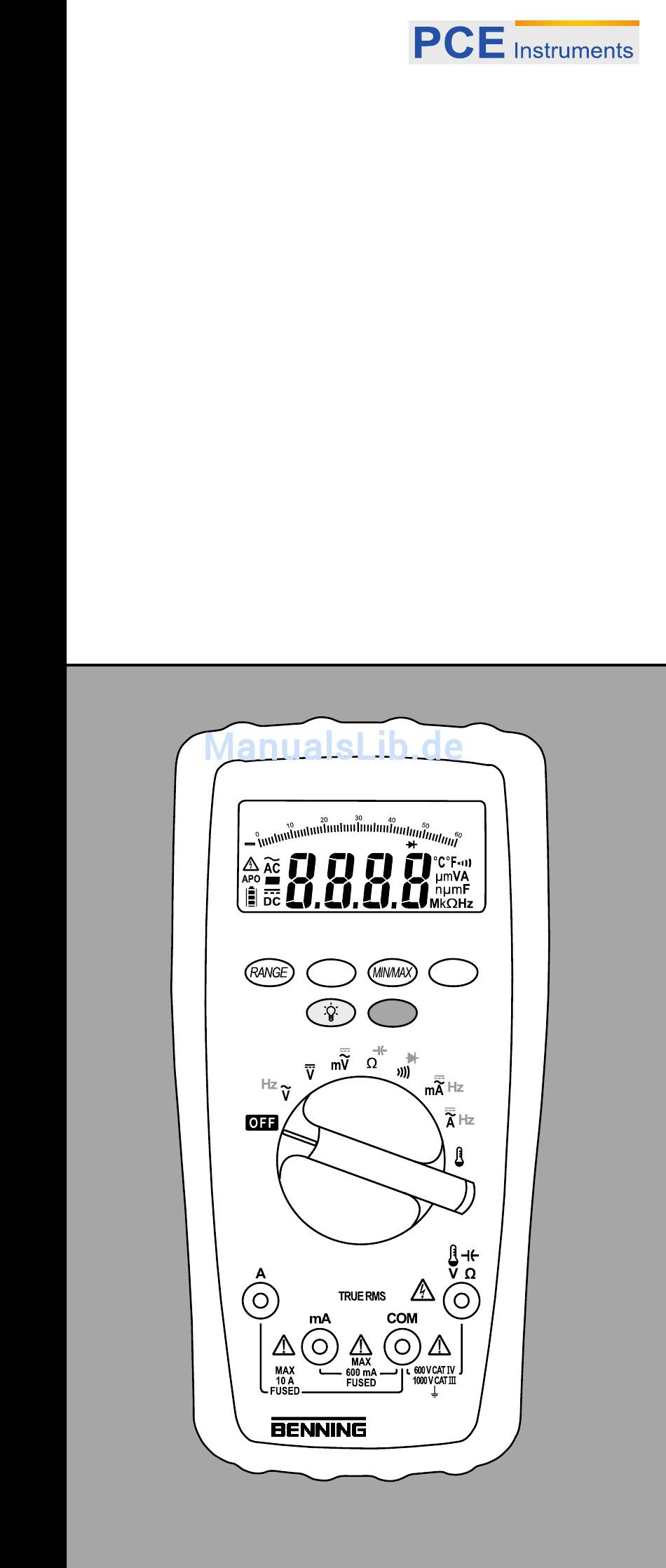

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Bedienungsanleitung Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Operating manual Notice d‘emploi Instrucciones de servicio Návod k obsluze Οδηγίες χρήσεως Istruzioni d’uso Gebruiksaanwijzing Instrukcja obsługi Instrucţiuni de folosire Инструкция...
  • Seite 2 D  F E   I     S     Auto Sense HOLD Lo-Z AC+DC Peak MAX MIN   Press 2 Sec  PEAK HOLD  Smart VoltSensor HOLD   ac + dc ac + dc ac + dc ac + dc...
  • Seite 3 D  F E   I     S  Auto Sense Auto Sense HOLD HOLD Lo-Z Lo-Z AC+DC Peak AC+DC Peak MAX MIN MAX MIN Press 2 Sec Press 2 Sec PEAK HOLD PEAK HOLD Smart Smart VoltSensor VoltSensor...
  • Seite 4 D  F E   I     S  Auto Sense Auto Sense HOLD HOLD Lo-Z Lo-Z AC+DC Peak AC+DC Peak MAX MIN MAX MIN Press 2 Sec Press 2 Sec PEAK HOLD PEAK HOLD Smart Smart VoltSensor VoltSensor...
  • Seite 5 D  F E   I     S  Auto Sense HOLD Lo-Z Auto Sense HOLD Lo-Z AC+DC Peak MAX MIN AC+DC Peak MAX MIN Press 2 Sec PEAK HOLD Press 2 Sec PEAK HOLD Smart VoltSensor HOLD Smart...
  • Seite 6 D  F E   I     S  Bild 13: Batteriewechsel Fig. 13: Battery replacement Fig. 13: Remplacement de la pile Fig. 13: Cambio de pila Obr. 13: Výměna baterií σχήμα 13: Αντικατάσταση μπαταριών ill. 13: Sostituzione batterie Fig.
  • Seite 7 Fig. 16: Opstelling van de multimeter BENNING MM 7-1 Rys.16: Przyrząd BENNING MM 7-1 w pozycji stojącej Imaginea 16: Poziţionarea pe verticală a aparatului BENNING MM 7-1 Рис. 16. Установка прибора BENNING MM 7-1 Fig. 16: Instrumentstöd BENNING MM 7-1 Res.16:...

  • Seite 8: Inhaltsverzeichnis

    Diese Bedienungsanleitung richtet sich an Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING MM 7-1 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V DC/ AC eingesetzt werden (Näheres hierzu im Abschnitt 6. “Umgebungsbedingungen”).

  • Seite 9: Sicherheitshinweise

    Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen. Das BENNING MM 7-1 darf nur in Stromkreisen der Über span- nungs kategorie III mit max. 1000 V oder Über span nungs ka te go- rie IV mit max. 600 V Leiter gegen Erde benutzt werden.

  • Seite 10: Gerätebeschreibung

    38,1 mm (T.Nr. 10016656) und ein Stück Sicherung Nennstrom 440 mA flink (1000 V), D = 10 mm, L = 34,9 mm (T.Nr. 10016655). Das BENNING MM 7-1 wird durch eine eingebaute 9-V-Blockbatterie (IEC 6 LR 61) gespeist. Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör) ent- sprechen CAT III 1000 V/ CAT IV 600 V und sind für einen Strom von 10 A...

  • Seite 11: Schalterstellung

    5.1.12 Das BENNING MM 7-1 wird durch den Drehschalter  ein- oder ausge schaltet. Ausschaltstellung “OFF”. 5.1.13 Das BENNING MM 7-1 schaltet sich nach ca. 20 min selbsttätig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn die HOLD- Taste oder eine andere Taste betätigt wird.

  • Seite 12: Elektrische Angaben

    Bei Arbeitstemperatur von 30 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Bei Arbeitstemperatur von 40 °C bis 50 °C: relative Luftfeuchte kleiner 45 %, Lagerungstemperatur: Das BENNING MM 7-1 kann bei Temperaturen von - 20 °C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei ist die Batterie aus dem Gerät herauszunehmen.

  • Seite 13: Widerstandsbereiche Überlastschutz: 1000

    7.4 Gleichstrombereiche DC Überlastungsschutz: 440 mA (1000 V AC/ DC)-Sicherung, 11 kA, flink am mA - Eingang, 11 A (1000 V AC/ DC)-Sicherung, 20 kA, flink am 10 A - Eingang, Maximale Messzeit: 10 A-Bereich: 3 Minuten (Pause > 20 Minuten) 600 mA-Bereich: 10 Minuten (Pause >...

  • Seite 14: Kapazitätsbereiche

    ± (1,2 % des Messwertes + 153 Digit) 10 A ± (1,2 % des Messwertes + 153 Digit) Messen mit dem BENNING MM 7-1 8.1 Vorbereiten der Messung Benutzen und lagern Sie das BENNING MM 7-1 nur bei den angegebenen 06/ 2011...

  • Seite 15: Spannungs- Und Strommessung

    Buchse für V, Ω, Hz, ,  Buchse für mA-Bereich  und der Buchse für 10 A-Bereich  des BENNING MM 7-1 gegenüber Erde liegen darf, beträgt 600 V CAT IV/ 1000 V CAT III. 8.2.1 Spannungsmessung Mit dem Drehschalter  die gewünschte Funktion ( , , AutoV/LoZ) am BENNING MM 7-1 wählen.

  • Seite 16: Diodenprüfung

     am BENNING MM 7-1 kontaktie- ren. Für Frequenzmessung im Strombereich die rote Sicher heits mess- lei tung mit der Buchse A  bzw. Buchse mA  am BENNING MM 7-1 kontaktieren. Beachten Sie die minimale Empfindlichkeit für Frequenz messungen am BENNING MM 7-1! Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Mess wert an der Digitalanzeige ...

  • Seite 17: Temperaturmessung

    8.8 Temperaturmessung Mit dem Drehschalter  die gewünschte Funktion ( ) am BENNING MM 7-1 wählen. Mit der Taste (blau)  die Umschaltung auf °F bzw. °C vornehmen. Den Adapter für den Temperatursensor in die Buchse COM  und V, Ω, Hz, ...

  • Seite 18: Batteriewechsel

    Bringen Sie den Drehschalter  in die Schaltstellung “OFF”. Entfernen Sie den Gummi-Schutzrahmen  vom BENNING MM 7-1. Legen Sie das BENNING MM 7-1 auf die Frontseite und lösen Sie die Schlitz-Schraube vom Batteriedeckel. Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab.

  • Seite 19: Kalibrierung

    Rasten Sie den Batteriedeckel an das Unterteil an, und ziehen Sie die Schraube an. Setzen Sie das BENNING MM 7-1 in den Gummi-Schutzrahmen  ein. siehe Bild 14: Sicherungswechsel 9.5 Kalibrierung Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden.

Inhaltsverzeichnis
