1
AC-Stromzange:
Ausgangsspannung 0,5 mV/1 A
ACV-Anschluss:
2
Eingang AC-Spannung
3
ACA-Anschluss:
Eingang AC-Strom
4
LCD-Anzeige
5
Auswahltaste (SELECT):
Anzeige kW/kVA/ACV/ACA
Maximum und Minimum
Anzeige kWh/CO
Dauer
6
RESET-Taste:
Alle Messdaten zurücksetzen
7
Taste Hintergrundbeleuchtung:
Ein- oder Ausschalten der
Hintergrundbeleuchtung
8
Modus-Taste (MODE):
kW, PF, kVA, HZ, ACV, ACA, kWh,
CO
, Kosten- oder Zeitmodus
2
5
Messen
Das Messgerät ermittelt Wechselspannung, Wechselstrom, Wirkleistung, Leistungsfaktor,
Scheinleistung,
Stromverbrauchskosten.

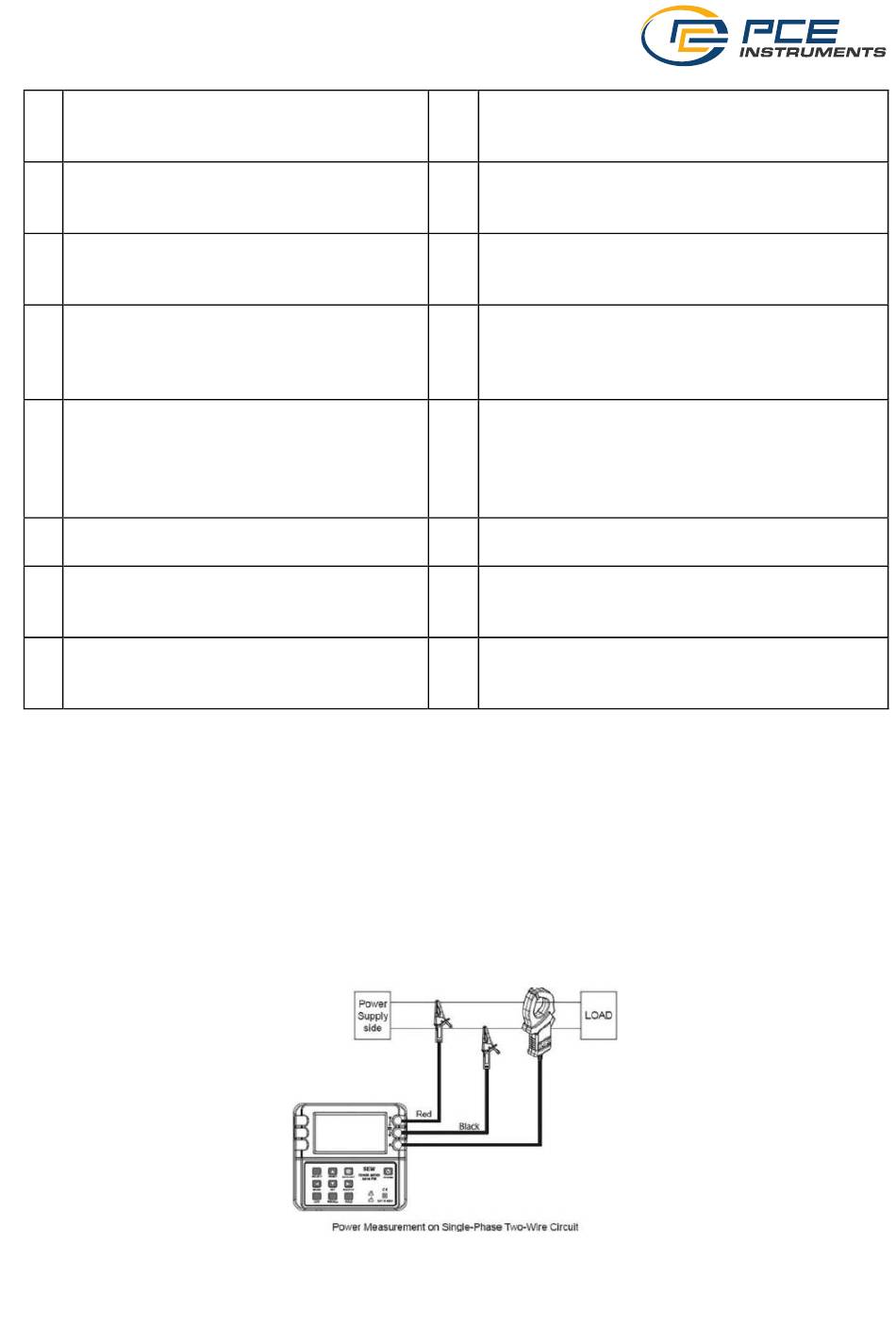

Anschlüsse:
1.
AC-Spannungsmessung:
Schließen Sie die rote Messleitung an die rote Prüfklemme und die schwarze Messleitung an die
schwarze Prüfklemme an.
2.
AC-Strommessung:
Verbinden Sie die Messleitung des Zangensensors mit dem BNC-Anschluss.
/Kosten, Echtzeit,
2
Wirkenergie,
Frequenz,
9
Einstelltaste (SET):
ACV/ACA/kW oberer/unterer Alarm und
CO
/Kostenfaktor und Messzeitfunktion
2
10
Start/Stop-Taste (RUN/STOP):
Start oder Unterbrechung eines
Prozesses während des Messzeitraums
11
LOG-Taste:
Die Daten werden in 2000 Datensätzen
gespeichert.
12
Abruf-Taste (RECALL):
Gespeicherte Aufzeichnungsdaten
können aus dem Speicher abgerufen
werden.
13
HOLD-Taste:
Daten halten/einfrieren
14
PC-Schnittstelle:
Datenübertragungskabel anschließen
15
Einschalttaste (POWER):
Einschalten/Ausschalten
16
Messleitungen
Stromverbrauch
© PCE Instruments
5
und
die
tatsächlichen
