Bedienungsanleitung
METEODIGIT IV (9164)
METEODIGIT IV
Merkmale

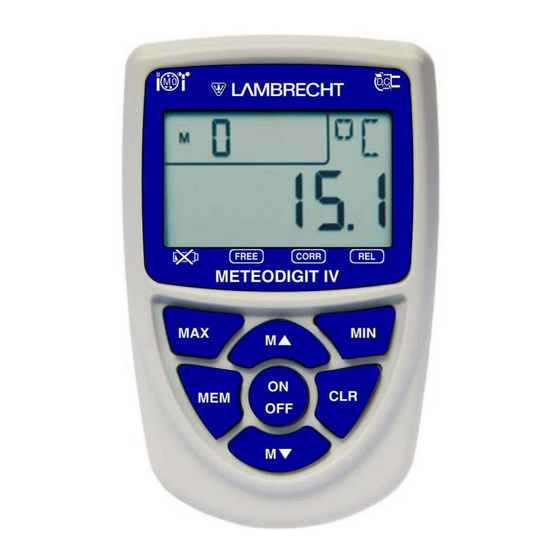

Das METEODIGIT IV ist ein Handmessgerät, an das
wahlweise Sensoren für die Messung von Luftströ-
mung, Windgeschwindigkeit, relative Luftfeuchte und
Lufttemperatur angeschlossen werden können. Das
METEODIGIT IV ist universe
Produktionsanlagen, zur Qualitätssicherung, in der
Klima- und Lüftungstechnik, auf Schi en oder im
wissenschaftlichen Labor.
•
Digitale Messtechnik
•
Mit Nullabgleich
•
Mittelwertbildung, für jeden Sensor individuell
einstell- und speicherbar
•
Anlaufwertkompensation
•
Automatische Sensorerkennung
•
Intelligentes Steckersystem
•
Kompakte und robuste Bauform
•
Einfache Bedienung
•
Funktionssicher
•
Hohe Messgenauigkeit
ll einsetzbar, z. B. in
