BEDIENUNGSANLEITUNG
Strahlenschutzmessgerät

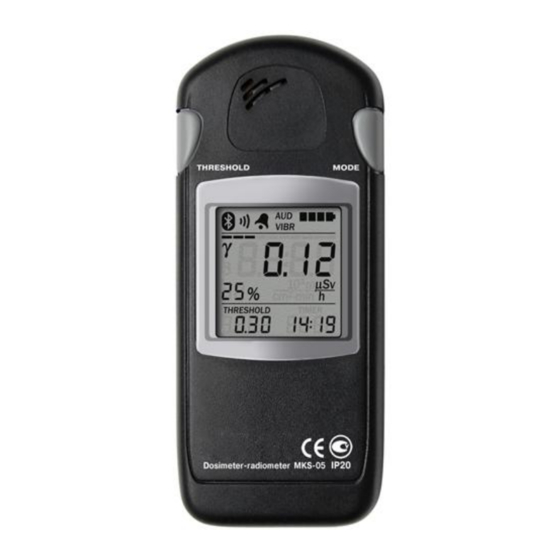

MKS-05
Version 1.1
10.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments MKS-05
Inhaltszusammenfassung für PCE Instruments MKS-05

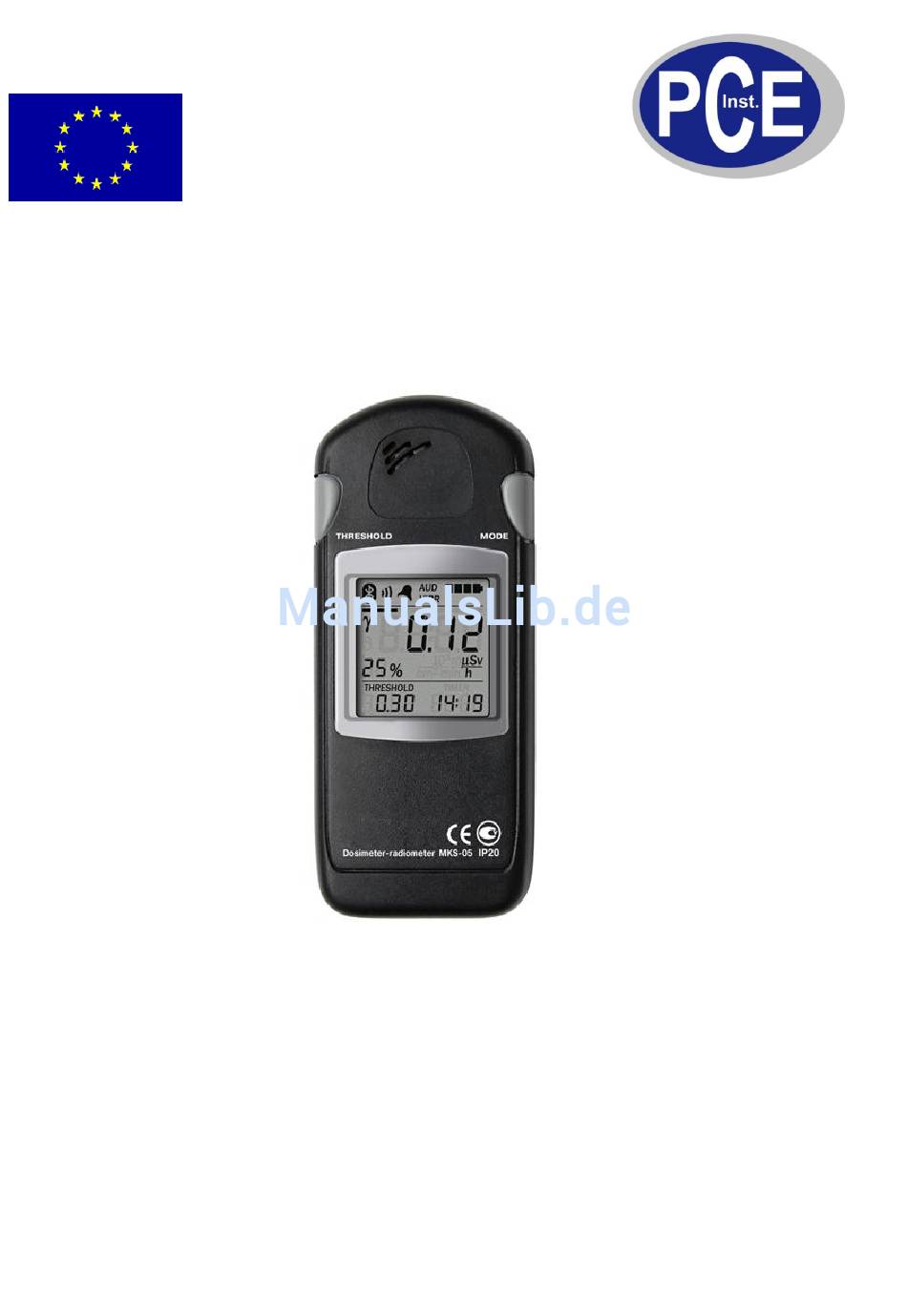

- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Strahlenschutzmessgerät MKS-05 Version 1.1 10.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de INHALTSVERZEICHNIS Sicherheitshinweis ......................3 Einleitung ........................3 Verwendungszweck ...................... 3 Technische Spezifikation....................4 Kurzbeschreibung ......................5 Batterien einlegen / wechseln ..................5 Bedienung ........................5 Funktionen des Dosimeters ....................5 Tasten des Dosimeters ...................... 6 Display..........................7 Strahlenschutzmessgerät ein- / ausschalten ............... -
Seite 3: Sicherheitshinweis
- mit dieser Taste können Sie den Schwellenwert und die Zeit einstellen Verwendungszweck Das MKS-05 „Terra“ (in dieser Anleitung als Dosimeter bezeichnet) wurde zum Messen der Betapartikel Flussdichte, der „Equivalent Dosis“ (ED) und „Equivalent Dosis Rate“ (EDR) von Gamma - und Röntgenstrahlung entwickelt. -
Seite 4: Technische Spezifikation
-20 ... +50 °C / max. 90 % r.F. Alarmton ca. 80 dB (A) bei 30 cm Abstand Abmessung 120 x 55 x 26 mm Gewicht 200 g Lieferumfang 1 x Personendosimeter MKS-05 TERRA 2 x AAA Batterien 1 x Ledertragetasche mit Gürtelschnalle 1 x Bedienungsanleitung inklusive Werksprüfschein... -
Seite 5: Kurzbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Kurzbeschreibung Das Dosimeter gibt ein einzelnes Signal, wenn ein Gamma Quantum oder Beta Partikel auf den Detektor trifft. Ein doppeltes Signal ertönt, wenn der eingestellte Schwellenwert überschritten wird. Das Gerät zeigt die EDR und ED Oberflächen Beta-Teilchen Flussdichte, sowie Informationen über die EDR und ED Schwellenwerte der Oberflächen Beta-Teilchen Flussdichte auf dem Display an. -
Seite 6: Tasten Des Dosimeters
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de Oberflächenflussdichte Beta-Partikel (Beta Flux Density) hat folgende Unterfunktionen: Bestimmte Statistikfehler ansehen Speichern der Messwerte Neustart der Messungen Programmierung von Alarmschwellen, bearbeiten von Statistikfehlern, ein-/ausschalten von Audiosignalen Uhrzeit hat die folgende Unterfunktion: Einstellen der Uhrzeit und des Datums Alarmuhrzeitfunktion hat folgende Unterfunktionen: Einstellen der Zeit der Alarmauslösung PC-Schnittstelle / Kommunikation hat folgende Unterfunktionen:... -
Seite 7: Display
BETRIEBSANLEITUNG www.warensortiment.de Display (hier beispielhaft bei der EDR Messung Statistikfehler [Prozent] Gamma-Symbol Balkengrafik für Strahlungsintensität Audio-Symbol (wenn der Audioalarm auf EIN steht) Alarmzeit-Symbol Alarmtyp (Audio und/oder Vibration) Batteriezustandsanzeige Messergebnis Einheit Uhrzeit Alarmlevel (Schwellwert) Strahlenschutzmessgerät ein- / ausschalten Einschalten: MODE-Taste kurz drücken. Ein kurzes Vibrationssignal startet, ein Audiosignal erklingt und das Display geht an. -
Seite 8: Messung Von Gammastrahlung Edr (Gamma Dose Rate)
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de Messung von Gammastrahlung EDR (Gamma Dose Rate) Der Modus Gamma Dose Rate EDR-Messung (8) wird automatisch nach dem Einschalten des Dosimeters auf dem LCD angezeigt. Sie sehen dieses auch daran, dass das „γ“ Symbol (2) und die Einheit „µSv/h“... - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Wenn Sie die Threshold-Taste weiterhin gedrückt halten gelangen Sie in das Untermenü und können Alarmschwellen und die Statistikfehler bearbeiten, sowie das Audiosignalen ein- und ausschalten. Sie erkennen dieses an der „laufenden“ Balkengrafik (1) und an dem blinkenden Wert (2). Nun können Sie die Threshold-Taste los lassen.
-
Seite 10: Messung Von Gammastrahlung Ed (Gamma Dose)
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de Die Ziffer des Speicherplatzes (3) blinkt. Dieses bedeutet, dass Sie die Ziffer programmieren können. Benutzen Sie die Threshold-Taste um diesen Wert einzustellen. Jeder kurze Tastendruck verändert den Wert um eine Ziffer. Ein langer Druck auf die Threshold-Taste verändert diesen Wert automatisch so lange, bis Sie die Taste los lassen. -
Seite 11: Messung Von Oberflächenflussdichte Beta - Partikel
BETRIEBSANLEITUNG www.warensortiment.de Messung von Oberflächenflussdichte Beta - Partikel Bei eingeschaltetem Dosimeter gelangen Sie in diesen Modus durch zweimaligen Druck auf die Mode-Taste. Das Display zeigt Ihnen folgendes an: Statistischer Fehler [Prozent] „β“ Symbol Balkengrafik Momentanwert Audio-Symbol Alarmzeit-Symbol Alarmtyp (Audio und/oder Vibration) Batteriezustandsanzeige Messergebnis Einheit... -
Seite 12: Alarmuhrzeit-Funktion
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de 7.10 Alarmuhrzeit-Funktion Durch nochmaliges Drücken der MODE –Taste, gelangen Sie zur Alarmuhrzeitfunktion. Alarmzeit-Symbol (wenn der Audioalarm auf EIN steht) Alarmtyp (Audio und/oder Vibration) Batteriezustandsanzeige Alarmuhrzeit Momentane Uhrzeit Um in das Untermenü zu gelangen drücken und halten Sie die Threshold-Taste, bis die Balkengrafik anfängt zu laufen und die Ziffer der Minutenangabe anfängt zu blinken. -
Seite 13: Messwertspeicher
BETRIEBSANLEITUNG www.warensortiment.de 7.12 Messwertspeicher Durch nochmaliges Drücken der MODE –Taste, gelangen Sie zum Messwertspeicher. rEAd-Symbol Arch-Symbol Alarmzeit-Symbol (wenn der Audioalarm auf EIN steht) Alarmtyp (Audio und/oder Vibration) Batteriezustandsanzeige Alarmuhrzeit Speicherplatz Um in das Untermenü zu gelangen drücken Sie kurz die Threshold-Taste. Folgendes Display wird angezeigt: Indikator für den Speicherplatz Alarmzeit-Symbol (wenn der... -
Seite 14: Entsorgung
BETRIEBSANLEITUNG ________________________________________________________________________________________________________________ ____ www.warensortiment.de 8. Entsorgung Batterien dürfen, aufgrund der enthaltenen Schadstoffe, nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zur Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
