- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Fon: (49) 0 29 03 / 97699-0 Fax: (49) 0 29 03 / 97699-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Milliohmmeter PCE-MO 2002 Version 1.0 13.09.2010...
-
Seite 2: Sicherheitshinweise
Überspannungskategorie IV, Verschmutzungsgrad 2. 2. Sicherheitshinweise Bei der Entwicklung des PCE-MO 2002 wurde höchster Wert auf die Einhaltung der allgemeinen Sicherheitsbestimmungen gelegt. Jedoch schützt auch eine auf Sicherheit bedachte Fabrikation nicht gegen Schäden durch unsachgemäße Benutzung. Stromkreisläufe sind gefährlich und können bei fahrlässigem Verhalten und Nichtbeachten der Sicherheitsbestimmungen gefährlich sein. -
Seite 3: Allgemeine Produktbeschreibung

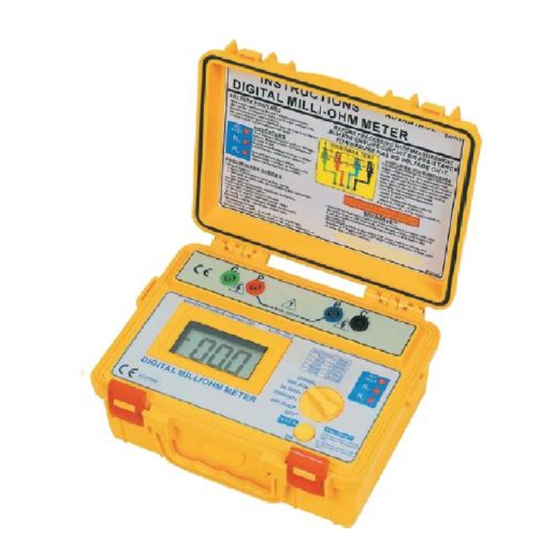

3. Allgemeine Produktbeschreibung Das Digitalmilliohmmeter ist ein Niederohmmessgerät und misst zuverlässig und mit hoher Präzision kleine Widerstände. Das Gerät erlaubt Widerstandsmessungen für eine Reihe verschiedenster Ohmbereiche. Die Auflösung im niedrigsten Messbereich ist 100 µOhm, im höchsten Bereich 1 Ohm. Das Gerät verfügt über fünf Messbereiche, von 2000 Milliohm bis 2000 Ohm. Die Messergebnisse werden auf einem digitalen Flüssigkristalldisplay mit gut lesbarer Ziffernanzeige angezeigt. - Seite 4 Messstrom 1 mA im 2000 Ω-Bereich 10 mA im 200/20-Ω-Bereich 100mA im 2000m/200mΩ-Bereich Stromgenauigkeit ± 0,1% Schutzsicherungen Versorgung = 1,5A HBC, 5x20mm, DIN Strom = 1A, HBC, 5x20mm, DIN Spannung = 0,5A, HBC, 5x20mm,DIN Mechanisch Gerätehöhe: 110 mm Gerätebreite: 250 mm Gerätetiefe: 190 mm Stoßprüfung: IEC68-2-29 Vibrationstest: IEC1010, Absatz 8.3...
- Seite 5 5.1. Vor Gebrauch Prüfen Sie nach dem Auspacken das Gerät auf etwaige Schäden. Führen Sie die im Gebrauchshandbuch beschriebenen Kontrollschritte aus, um einen vorschriftsmäßigen Betrieb des Geräts sicherzustellen. Bei einem offensichtlichen Geräteschaden und bei Versagen bringen Sie das Gerät zum nächsten Vertragshändler zurück. 5.2.
- Seite 6 5.4. Messen Führen Sie vor Beginn einer Messung zunächst alle empfohlenen Kontrollmaßnahmen durch und befolgen Sie die Sicherheitshinweise. - Schließen Sie die Messleitungen (farbig gekennzeichnet) wie in der Skizze dargestellt an das Gerät - Die Stromklemmen müssen sich grundsätzlich in ausreichendem Abstand zu den Spannungsklemmen befinden.
- Seite 7 6. Anwendungen Das Digital-Milliohmmeter mit einem Messbereich von 100 µOhm bis 2000 Ohm lässt sich für vielfältige Anwendungen einsetzen: - Messen von Wicklungswiderständen bei Elektromotoren, Generatoren und Transformatoren - Verbindungsmessungen in Flugzeugen, Schiffen, Eisenbahnen, heimischen und industriellen Elektroanlagen. - Messen des Durchgangswiderstands von Ringleitungen in heimischen und industriellen Anlagen - Widerstandsmessungen bei elektronischem Zubehör wie Weichen, Gleisen, Schalt- und Relaiswiderständen - Messen von Pressverbindern auf Fahrleitungen...
- Seite 8 Sicherungswechsel Im PCE-MO 2002 befinden sich drei Sicherungen: 1. Hauptsicherung Die Hauptsicherung befindet sich auf der Unterseite des Prüfgeräts. Öffnen Sie das Batteriefach und ersetzen sie die durchgebrannte Sicherung durch eine typengleiche Sicherung. (HBC, 1,5 A, >24 V AC, träge) 2.
- Seite 9 7. Batteriewechsel Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn des Austausches die Spannungsfreiheit des Gerätes. Entfernen Sie alle Messleitungen bevor Sie das Gerät öffnen. Zum Batteriewechsel legen Sie das Gerät mit der Vorderseite auf eine weiche Unterlage und öffnen Sie den gelben Batteriedeckel durch lösen der Schrauben des Batteriefaches auf der Rückseite des Gerätes.
