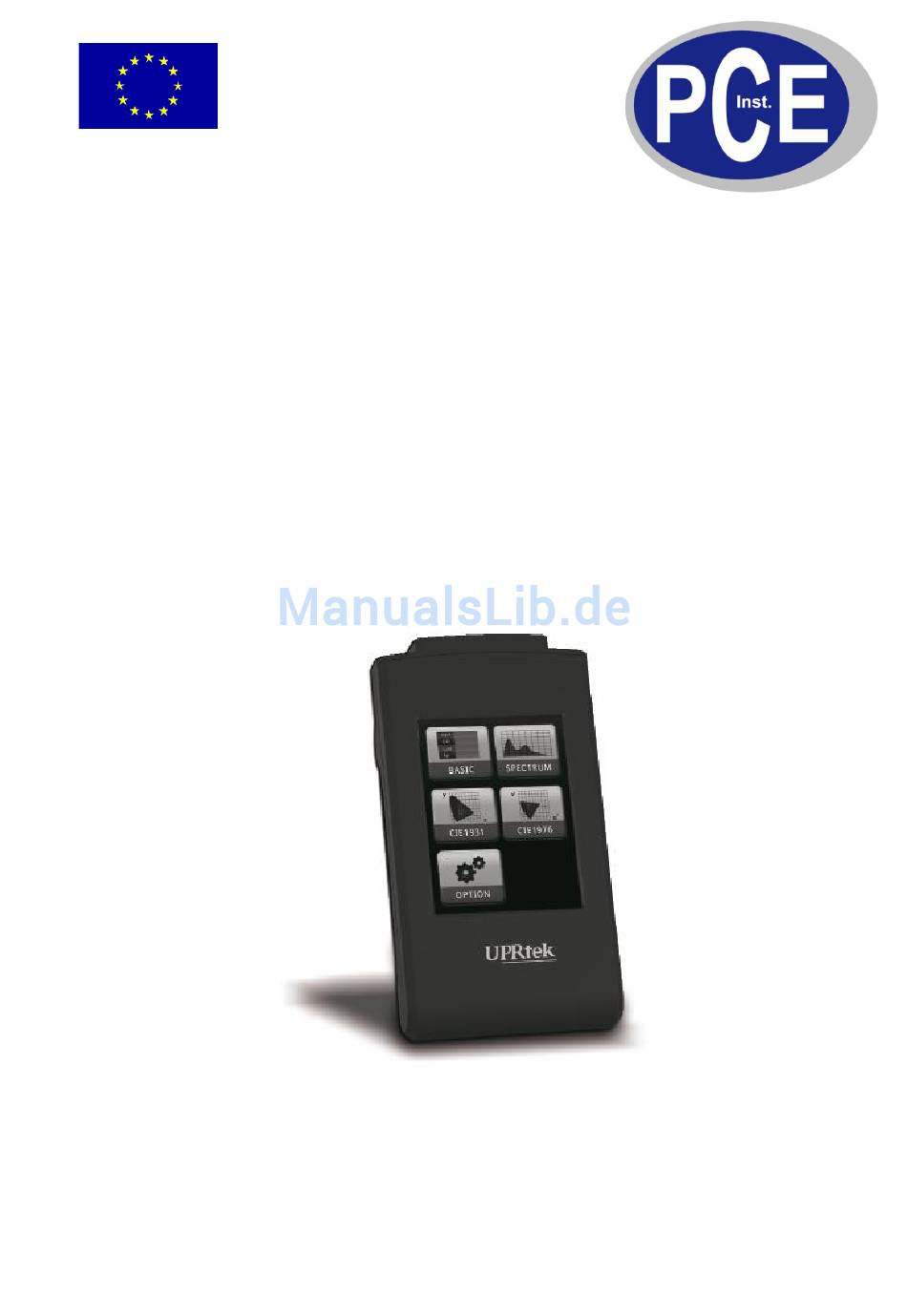

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung MK350N LED Hand-Spektrometer Version 1.0 22.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................4 Lieferumfang ............................5 Beschreibung des Gerätes........................6 Produkteigenschaften .......................... 6 Kalibrierung ............................6 Produkthinweis ............................ 7 Bedienungsanleitung ....................7 Akkunutzung ............................7 4.1.1 Akku einlegen..........................7 4.1.2 Akku aufladen ..........................8 Speicherkarte ............................ -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Vielen Dank für den Kauf des MK350N. Sicherheitsinformationen Bitte lesen Sie die folgende Bedienungsanleitung sorgfältig durch, um die Entstehung von Feuer, exzessiver Hitze, das Auslaufen von Chemikalien und dadurch entstehende Explosionen zu verhindern. Zerlegen oder modifizieren Sie niemals den Akku Bringen Sie den Akku nicht in die Nähe einer offenen Flamme oder Wasser... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Sensor CMOS Linearbildsensor Spektrale Bandbreite Ca. 12 nm (halbe Bandbreite) Rezeptor Größe 6.6 ± 0.1 mm Kosinus Korrektur Siehe Abbildung 1. Messbereich 70 ~ 70000 Lux Wellenlängenbereich 360 ~ 750 nm Integrationszeitbereich 8 ~ 1000 ms Aufnahmefunktionen Einmalig / Kontinuierlich Integration Modus Automatisch/Manuell... -
Seite 5: Lieferumfang
BETRIEBSANLEITUNG www.warensortiment.de 3.1 Lieferumfang Bitte prüfen Sie vor der Anwendung des MK350N ob alle Geräteteile in der Verpackung vorhanden sind. Wenn dieses nicht der Fall sein sollte, kontaktieren Sie bitte Ihren Ansprechpartner/Verkäufer. 1 x Koffer 1 x MK350N LED Meter... -
Seite 6: Beschreibung Des Gerätes
3. 3,5“ Farben Touchscreen 4. Einfache Schnittstelle, einfache Bedienung 5. SD-Kartenspeicher, einfache Datenübertragung Kalibrierung Das MK350N ist ein hochpräzises Messgerät. Um die Messgenauigkeit zu überprüfen, wird Ihnen empfohlen jährlich eine Kalibrierung des Gerätes durchzuführen. Bei Fragen kontaktieren Sie bitte unsere Serviceabteilung. -
Seite 7: Produkthinweis
Produkthinweis 1. Das MK350N LED Meter ist ein hochpräzises Messgerät. Bitte vorsichtig auspacken und niemals fallen lassen, da es zu Schäden am Gerät führen kann. 2. Der LCD Bildschirm hat mehr als 99.9% effektive Pixel und weniger als 0.1% defekte Pixel. -
Seite 8: Akku Aufladen
Die Ein-/Aus-Taste leuchtet während des Aufladens rot. Wenn der Akku vollständig aufgeladen ist, schaltet sich die Ein/Aus-Taste automatisch aus. 3.ON Modus: Anwender können den Bildschirm des MK350N überprüfen. Beim Aufladen des Akkus erscheint ein Blitz Symbol auf dem Bildschirm. Dieses verschwindet, wenn der Akku vollständig... -
Seite 9: Speicherkarte
BETRIEBSANLEITUNG www.warensortiment.de 4.2 Speicherkarte Speicherkarte einlegen: Insert the memory card according to direction: Stecken Sie die Speicherkarte in die entsprechende Richtung in das Gerät hinein. Speicherkarte entfernen: Drücken Sie die SD Karte nach unten um sie zu entfernen. Hinweis: Prüfen Sie vor jeder Messung ob die Speicherkapazität der Speicherkarte ausreichend ist. -
Seite 10: Band Für Sensorabdeckung Und Umhängeband
BETRIEBSANLEITUNG www.warensortiment.de Band für Sensorabdeckung und Umhängeband Band für Sensorabdeckung befestigen: Schritt 1: Band auseinanderschrauben Schritt 2: Den einen Teil des Bandes an der vorgesehenen Halterung des Gerätes befestigen Schritt 3: Den anderen Teil des Bandes mit der Sensorfläche verbinden Schritt 4:Band wieder miteinander verschrauben Umhängband: Das Umhänge Band können Sie dann an dem vorher am Gerät angebrachten Band (s.O.) befestigen. -
Seite 11: Schwarzkalibrierung
Schwarzkalibrierung 1. Nachdem Sie den MK350N eingeschaltet haben, führt das Gerät eine Eigenkalibrierung durch. 2. Bei der Benutzung des MK350N, kann die Schwarz Kalibrierung manuell durchgeführt werden. Nutzer müssen erst auf die Messseite und dann MEASUREMENT SETTING --> DARK... -
Seite 12: Optionsmenü / Systemeinstellungen
BETRIEBSANLEITUNG www.warensortiment.de Optionsmenü / Systemeinstellungen Gehen Sie zum Hauptmenü und wählen Sie OPTION aus um zu den Systemeinstellungen zu gelangen: Hinweis: --- 1. Stellen Sie bitte erst den Datum und die Uhrzeit ein bevor Sie die Daten Speichern 2. Sie können eine Zeit für die automatische Abschaltfunktion einstellen um Akku zu sparen. Standardmäßig schaltet sich das Gerät nach 10 Minuten ab. -
Seite 13: Systemzurücksetzung
BETRIEBSANLEITUNG www.warensortiment.de Systemzurücksetzung Bei einem Systemabsturz, die Rücksetztaste mittels des dafür vorgesehenen Stiftes drücken um das Gerät auszuschalten. -
Seite 14: Systemübersicht
BETRIEBSANLEITUNG www.warensortiment.de Systemübersicht 5.1 Einführung der Messmodi 4 Messmodi Varianten: Im Basic Modus (oben links) können Sie die CCT (für dreidimensionale Oberflächentopographie), CRI (Farbwiedergabeindex), Lux (Beleuchtungsstärke) und ƛ p (Wellenlänge) betrachten Im Spectrum Modus (oben rechts) können Sie den Graph ihres Lichtspektrums betrachten. Im CIE 1931 Modus (unten links) können Sie Farbwertanteile nach CIE 1931 betrachten Im CIE 1976 Modus (unten rechts) können Sie die Farbwertanteile nach CIE 1976 betrachten... - Seite 15 BETRIEBSANLEITUNG www.warensortiment.de Interface Einführung: 1. Messmodus – BASIC / SPEKTRUM / CIE1931 / CIE1976 2. Integrationsmodus – Auto / Manuell 3. Erfassungsfunktion – Einmalig / Kontinuierlich 4. Akku-Kapazität 5. Messergebnisse 6. Messeinstellungen 7. Zurück zum Hauptmenü 8. Daten speichern...
-
Seite 16: Messeinführung
BETRIEBSANLEITUNG www.warensortiment.de Messeinführung 5.2.1 Durchführen einer Messung Schritt 1. Halten Sie den Sensorkopf in einem 30° Winkel gegen das Licht Schritt 2. Drücken Sie bei einer angemessenen Entfernung auf die Aufnahmetaste Schritt 3. Nach dem Piepton, werden die gemessenen Daten auf dem Bildschirm angezeigt. -
Seite 17: Messdaten Abspeichern
BETRIEBSANLEITUNG www.warensortiment.de 5.2.2 Messdaten speichern: Nach der Messung ist es möglich die Messdaten abzuspeichern. Klicken Sie zuerst auf das Speichersymbol. Wenn der Speichervorgang erfolgreich verlaufen ist, wird Ihnen der Datennamen angezeigt. Wenn der Speichervorgang jedoch gescheitert ist, kann es daran liegen, dass die SD Karte nicht eingelegt ist. -
Seite 18: Messeinstellungen Vornehmen
BETRIEBSANLEITUNG www.warensortiment.de Messeinstellungen vornehmen Nutzer müssen im Messmodus sein um zu den Messeinstellungen zu gelangen Betätigen Sie dafür das oben abgebildete Symbol. Sie gelangen dann auf den abgebildeten Bildschirm (oben rechts). Zu finden sind folgende Symbole: Save Format Setting: Speicherformat Einstellung (Excel oder Excel und BMP einstellbar) Integration Mode Setting: Integrationsmodus Einstellung (automatischer oder manueller Integrationsmodus) Integration Time Setting: Integrationszeit Einstellung... -
Seite 19: Kontinuierliche Messung
BETRIEBSANLEITUNG www.warensortiment.de Kontinuierliche Messung Schritt 1: Wählen Sie “Continuous” Schritt 2: Drücken Sie die Aufnahmetaste Schritt 3: Verarbeitung der kontinuierlichen Messung Schritt 4: Drücken Sie wieder die Aufnahmetaste um die kontinuierliche Messung abzubrechen... -
Seite 20: Datenübertragung Auf Den Pc
BETRIEBSANLEITUNG www.warensortiment.de Datenübertragung auf den PC Speicherung der Messdaten In dem Gerätepaket finden Sie ein USB Kabel, das Sie an den PC und auch an das Gerat anschließen können, sodass Sie die Daten von der Speicherkarte öffnen können. -
Seite 21: Faq
BETRIEBSANLEITUNG www.warensortiment.de Wie lange kann ich den Akku benutzen nachdem er vollständig aufgeladen wurde? Der Akku kann nach vollständigem Ladevorgang 5 Stunden benutzt werden. Warum kann ich die SD-Karte nicht auswerfen? Ein spezielles Design welches „anti-flycard“ genannt wird, schützt die SD Karte vor versehentlichem Löschen. -
Seite 22: Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Reinigung 1. Schmutz lässt sich leicht mit dem mitgelieferten Reinigungstuch entfernen 2. Stark absorbierend ist es nach mehrmaligem Waschen nicht mehr effektiv 3. Zum Waschen können Sie Bleichmittel verwenden, aber bügeln sie das Reinigungstuch nicht Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet.
