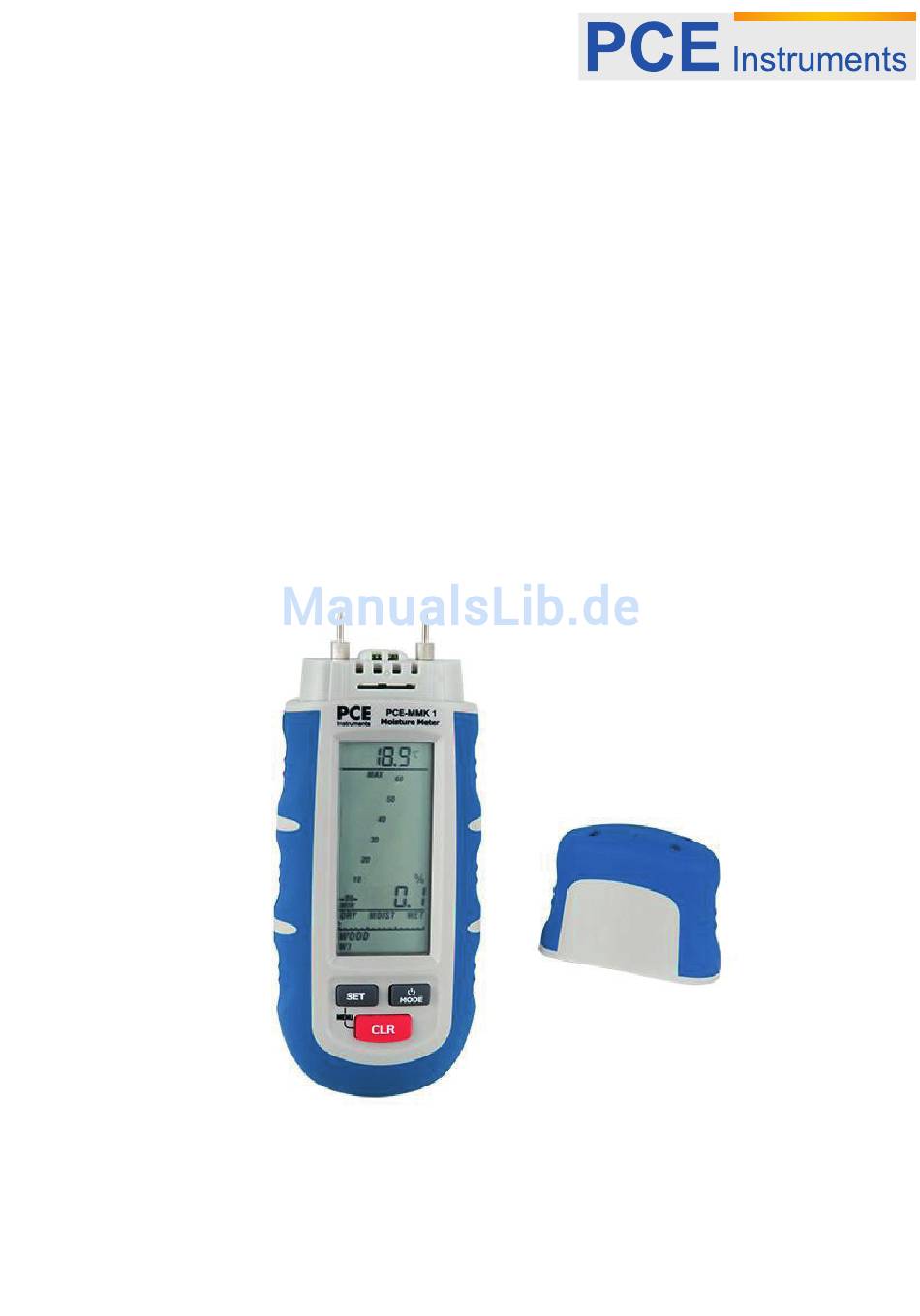

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Feuchtigkeitsmessgerät PCE-MMK 1 Version 1.1 09.04.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................4 Lieferumfang .............................. 4 Gerätebeschreibung ....................5 Übersicht ..............................5 Display ............................... 5 Ein -/ Ausschalten ..................... 6 Umgebungstemperatur und Luftfeuchtigkeitsmessung ..........6 Feuchtigkeits-Messmodi .................... 6 Auswahl der Holzgruppe ..........................7 Auswahl der Bauwerkstoffgruppe ...................... -
Seite 3: Einleitung

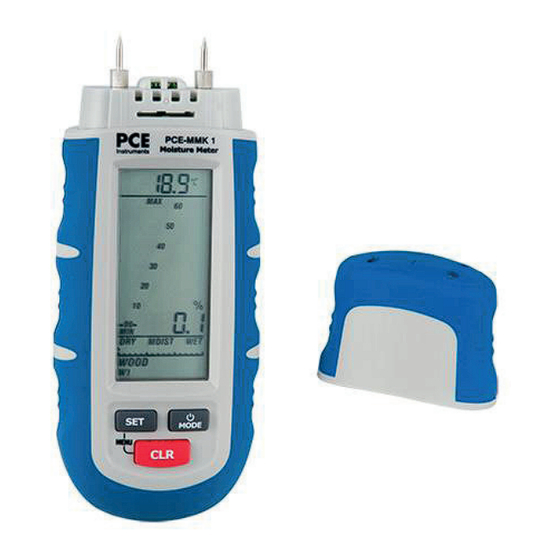

BETRIEBSANLEITUNG Einleitung Der Universalfeuchtemesser PCE-MMK 1 ist für den mobilen Einsatz durch Techniker oder Monteure konzipiert worden um Gutachten zu erstellen oder den Wareneingang zu kontrollieren. Der Universalfeuchtemesser zeigt Ihnen neben der absoluten Feuchtigkeit in Baumaterialien oder Holz auch das Raumklima (Luftfeuchtigkeit und -temperatur) an. Das Display des Universalfeuchtemessers zeigt sofort einen Referenzwert als %-Wert an, es ist also kein Umrechnen o.Ä. -
Seite 4: Spezifikationen
0 ... +40 °C, 0 ... 85 % r.F. Abmaße 139 x 47 x 25 mm Gewicht 100 g (ohne Elektroden) Lieferumfang 1 x Universalfeuchtemesser PCE-MMK 1, 1 x Messkappe zum Selbsttest, 1 x Messkappe für externe Elektroden, 1 x Rammelektrode, 1 x Einstechelektrode, 1 x Papierelektrode,... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung Übersicht 1. Schutzkappe 2. Messelektroden 3. Digital und Analogdisplay 4. Einstellungstaste [SET] 5. Löschtaste [CLR] 6. Power-/ Modustaste [MODE] 7. Funktionstestpunkte 8. Sensor für Umgebungstemperatur und relative Luftfeuchte Display 1. Batteriezustandsanzeige 2. Menü Indikatoren: „LIGHT“ – Hintergrundbeleuchtung einstellen „TEMP“... -
Seite 6: Ein -/ Ausschalten
BETRIEBSANLEITUNG Ein -/ Ausschalten Halten Sie die „MODE“ Taste für mehr als 2 Sekunden gedrückt um das Gerät ein -/ auszuschalten. Nach dem einschalten zeigt das Display für 2 Sekunden die Umgebungstemperatur an, danach schaltet es auf die Hauptanzeige um. Hinweis: Wenn Sie das Gerät 3 Minuten lang nicht benutzen schaltet es sich automatisch aus. -
Seite 7: Auswahl Der Holzgruppe
BETRIEBSANLEITUNG Auswahl der Holzgruppe Es stehen 3 verschiedene Holzgruppen zur Verfügung: W1, W2 und W3. Nutzen Sie die „SET“ Taste um zwischen den Holzgruppen zu wählen. Die passende Holzgruppe wählen Sie anhand der folgenden Tabelle. Abachi Brett Mahagoni Afrormosia Abura Agda Kirsch-Mahagoni Gummibaum... -
Seite 8: Auswahl Der Bauwerkstoffgruppe
BETRIEBSANLEITUNG Auswahl der Bauwerkstoffgruppe Es stehen 4 verschiedene Bauwerkstoffgruppen zur Verfügung: B1, B2, B3, und B4. Nutzen Sie die „SET“ Taste um zwischen den Bauwerkstoffgruppen zu wählen. Die passende Bauwerkstoffgruppe wählen Sie anhand der folgenden Tabelle. Gips Gasbeton Estrich Beton Anhydrit Estrich Ardurapid Zement- B25 Zement... -
Seite 9: Selbsttestmodus
BETRIEBSANLEITUNG Bei Werkstoffen aus den Gruppen 05 … 19 (Tabelle 2) liegt der empfohlene Trocken-Indikator bei 79 und der empfohlene Nass-Indikator bei 850. Anhand der folgenden Tabelle könne Sie den prozentualen Materialfeuchtewert auswerten. Alle Materialfeuchtewerte in Prozent > 0,9 >1,2 >1,8 >2,3 >2,8... -
Seite 10: Einstellungsmenü
BETRIEBSANLEITUNG Einstellungsmenü Drücken Sie die „SET“ und die „CLR“ Taste gleichzeitig (einmal kurz, nicht gedrückt halten) um das Einstellungsmenü zu öffnen. Nutzen Sie die „MODE“ Taste um zwischen den Menüpunkten zu wählen. Ändern Sie anschließend die Werte mit der „SET“ bzw. der „CLR“ Taste. Material-Temperaturkompensation einstellen Die relative Materialfeuchte ist abhängig von der Temperatur des Materials. -
Seite 11: Displaybeleuchtung Einstellen
BETRIEBSANLEITUNG Displaybeleuchtung einstellen Die Displaybeleuchtung bietet Ihnen drei verschiedene Einstellungen: AUTO: Die Beleuchtung schaltet sich automatisch nach einiger Zeit ohne Aktivität ab und schaltet sich wieder ein sobald Sie eine Messung starten. ON: Die Displaybeleuchtung ist dauerhaft eingeschaltete. OFF: Die Beleuchtung ist deaktiviert. Diese Einstellung wird nicht gespeichert und nach dem erneuten Einschalten des Gerätes steht die Funktion wieder auf „AUTO“. -
Seite 12: 10 Batteriewechsel
BETRIEBSANLEITUNG 10 Batteriewechsel Wenn die Batteriespannung zu gering ist, wird Ihnen dieses über das Symbol im Display angezeigt. Sie sollten nun die Batterien austauschen. Hierzu entfernen Sie die Schraube auf der Geräterückseite und tauschen die Batterien aus, achten Sie beim Einlegen der neuen Batterien auf die richtige Polung. -
Seite 13: 11 Entsorgung
BETRIEBSANLEITUNG 11 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
