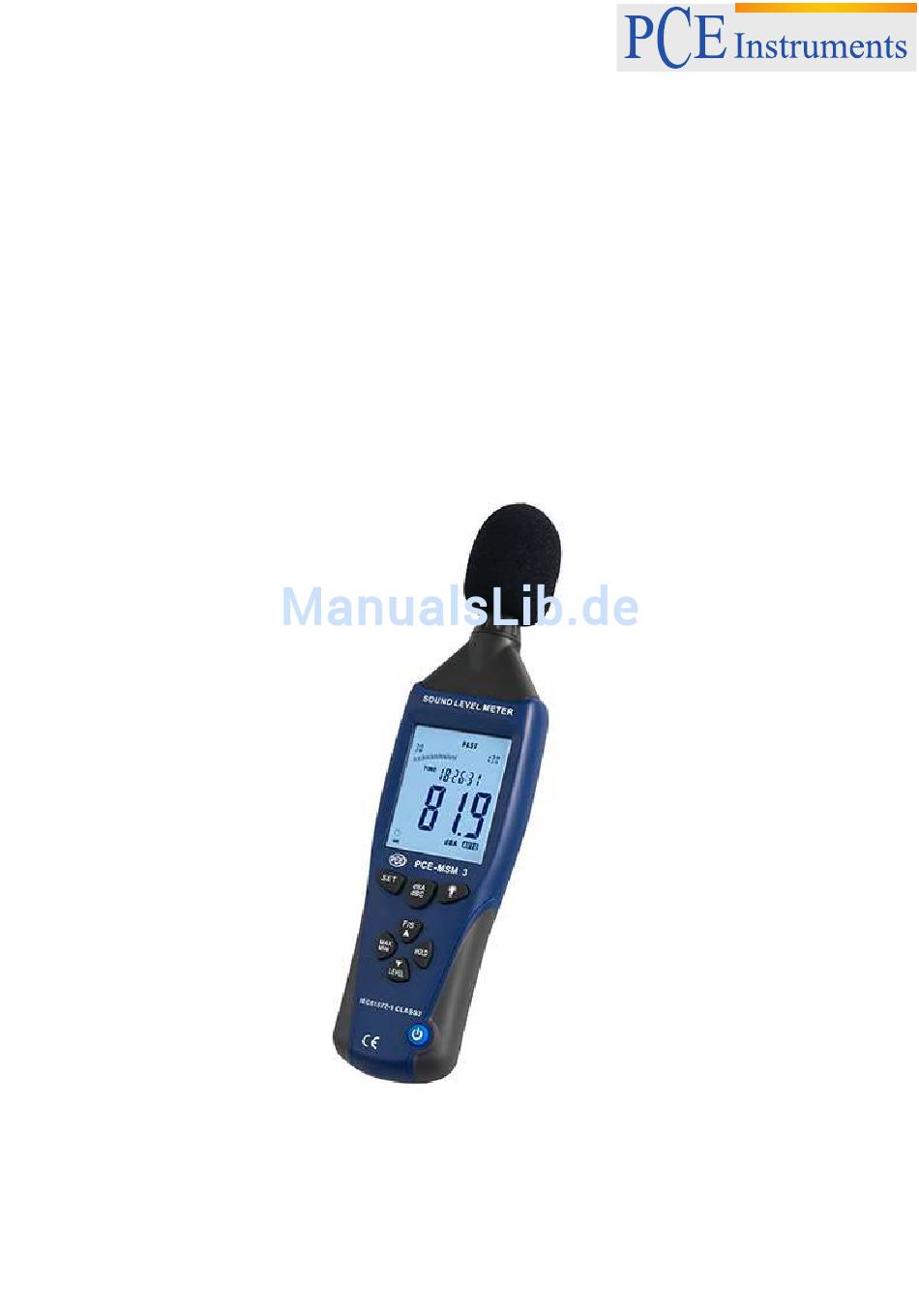

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Hygrometer KIT PCE-EV-KIT2 Bedienungsanleitung Schallpegelmesser PCE-MSM 3 Version 1.0 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Technische Spezifikationen ................... 4 Gerätebeschreibung ....................5 Displayanzeigen ...................... 6 Bedienung ........................ 6 Frequenzgewichtung auswählen .................... 6 Hintergrundbeleuchtung ......................6 Haltefunktion ......................... 6 Pegelbereichauswahl ......................6 Ein-/ Ausschalten ........................6 Maximal-/Minimalwert halten ....................7 Reaktionszeit auswählen ....................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Schallpegelmesser von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzerhandbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 4: Technische Spezifikationen
BETRIEBSANLEITUNG Technische Spezifikationen Angewandter Standard IEC61672-1 CLASS2 Genauigkeit ±1.4 dB 31.5 Hz … 8 kHz Frequenzbereich Dynamikbereich 50 dB Lo: 30 dB … 80 dB Med: 50 dB … 100 dB Pegelbereiche Hi: 80 dB … 130 dB Auto: 30 dB … 130 dB Frequenzgewichtung: A &... -
Seite 5: Gerätebeschreibung

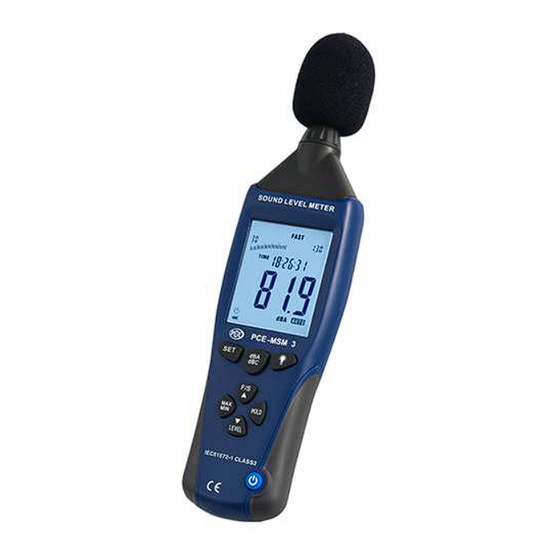

BETRIEBSANLEITUNG Gerätebeschreibung ○,1Windschutz ○ ,12 Potentiometer Kalibrierschraube ○ ,2 Mikrophon ○ ,13 AC/DC Signal Ausgang (3,5mm ○ ,3 LCD Klinkenbuchse) ○ ,14 Externer DC 9V Netzteil Anschluss ○ ,4 Frequenzgewichtung A/C Auswahl Taste ○ ,15 Staubschutz Abdeckung ○ ,5 Taste um Hintergrundbeleuchtung ein-- ○... -
Seite 6: Displayanzeigen
BETRIEBSANLEITUNG Displayanzeigen Anzeige Funktion Messwert mit bis zu 4 Stellen Maximalwert wird gehalten und angezeigt Minimalwert wird gehalten und angezeigt OVER Messwert hat obere Grenze überschritten UNDER Messwert hat untere Grenze unterschritten „Schnelle“ Zeitgewichtung FAST „Langsame“ Zeitgewichtung SLOW A Frequenzgewichtung (Dem menschlichem Gehör angepasst) C Frequenzgewichtung (Messung des Höchstwertes) 88.8 ～188.8 Darstellungsmöglichkeiten des Displays... -
Seite 7: Maximal-/Minimalwert Halten
BETRIEBSANLEITUNG Maximal-/Minimalwert halten Drücken Sie die „ “ Taste, um in die Spitzenwertmessung zu gelangen. Es wird „MAX“ angezeigt und der bisher gemessene Maximalwert wird angezeigt. Drücken Sie die Taste erneut. Jetzt wird „MIN“ angezeigt und der bisher gemessene Minimalwert wird angezeigt. Ein erneutes Drücken der Taste beendet diesen Messmodus. -
Seite 8: Zwischen Zeit- Und Datumsanzeige Wechseln
BETRIEBSANLEITUNG Drücken Sie die „ “ Taste ein drittes Mal und die Stelle, die den Tag repräsentiert beginnt zu blinken. Drücken Sie die „ “ Taste, um den Wert zu erhöhen. Mit der „ “ verringern Sie den Wert. Drücken Sie die „ “... -
Seite 9: Ac/Dc Signalausgang 3,5Mm Klinke
3. Schalten Sie den Kalibrator ein und drehen Sie mittels des mitgelieferten Schraubendrehers solange an der Potentiometer Kalibrierschraube bis 94.0 dB angezeigt wird. Akustischer Kalibrator HINWEIS: Alle PCE-MSM 3 werden vor Auslieferung an den Kunden kalibriert. Empfohlen wird das Gerät jeweils nach einem Jahr zu kalibrieren. -
Seite 10: Stromversorgung
BETRIEBSANLEITUNG Stromversorgung Öffnen Sie das Batteriefach und schließen Sie eine 9 V Batterie korrekt an. Schließen Sie das Batteriefach Wenn das Zeichen erscheint, wechseln Sie die Batterie aus Bei Benutzung eines Netzteils schließen Sie dieses an den DC 9V Anschluss an der Seite des Gerätes an. -
Seite 11: Entsorgung
