CLASSIC-LINE
ECO-LINE

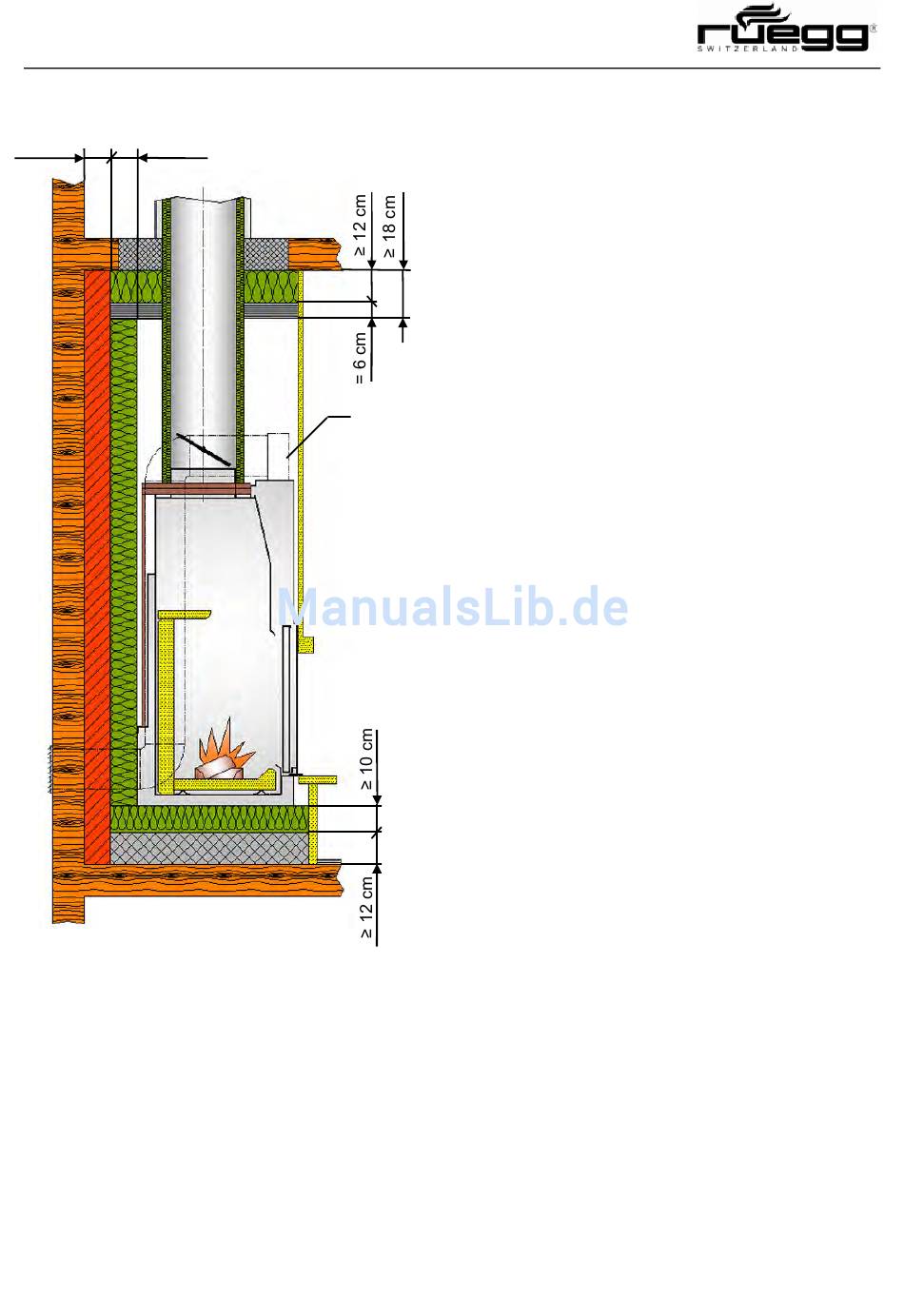

Brennbare Umgebung (bb)
≥ 10 cm
≥ 10 cm
*
Variante mit Frischluftkasten
> Siehe S. 20
Für den Einsatz von Ersatzdämmstoffen gelten die Hinweise auf Seite 30 und 31.
Montageanleitung
Boden
– Die Stellfüsse des Kamineinsatzes müs-
sen direkt auf der tragfähigen Unterlage
stehen.
– Der Aufstellboden unter dem Kaminein-
satz muss innerhalb der Verkleidung mit
einer 12 cm dicken Betonplatte abge-
deckt werden.
– Zwischen Kamineinsatz und Betonplatte
muss eine 10 cm dicke Wärmedämm-
schicht angebracht werden.
*
Seiten- und Rückwand
– Direkt an der Gebäudewand anliegend
muss eine mindestens 10 cm starke
Vormauerung angebracht werden. Die-
se hat aus Formsteinen, Beton oder an-
deren gleichwertigen Materialien zu be-
stehen. Die fugenlose Vormauerung
deckt die ganze Gebäudewand inner-
halb des Hohlraumes der Kaminverklei-
dung ab.
– Die 10 cm dicke Wärmedämmung zwi-
schen Vormauerung und Kamineinsatz
muss fugenlos stossend angeordnet
sein. Sie überdeckt nahtlos die gesamte
Vormauerung innerhalb des Hohlraumes
der Kaminverkleidung.
Decke
– Reicht der Hohlraum der Kaminverklei-
dung über dem Kamineinsatz bis zur
Zimmerdecke, so muss diese geschützt
werden. Der Schutz besteht aus einer
mindestens 12 cm dicken Wärme-
dämmschicht, die direkt an die Decke
angebracht wird.
– Die Wärmedämmung liegt zusätzlich auf
einer mindestens 6 cm dicken, nicht
brennbaren, dauerwärmebeständigen
und formstabilen Eindeckung.
57
