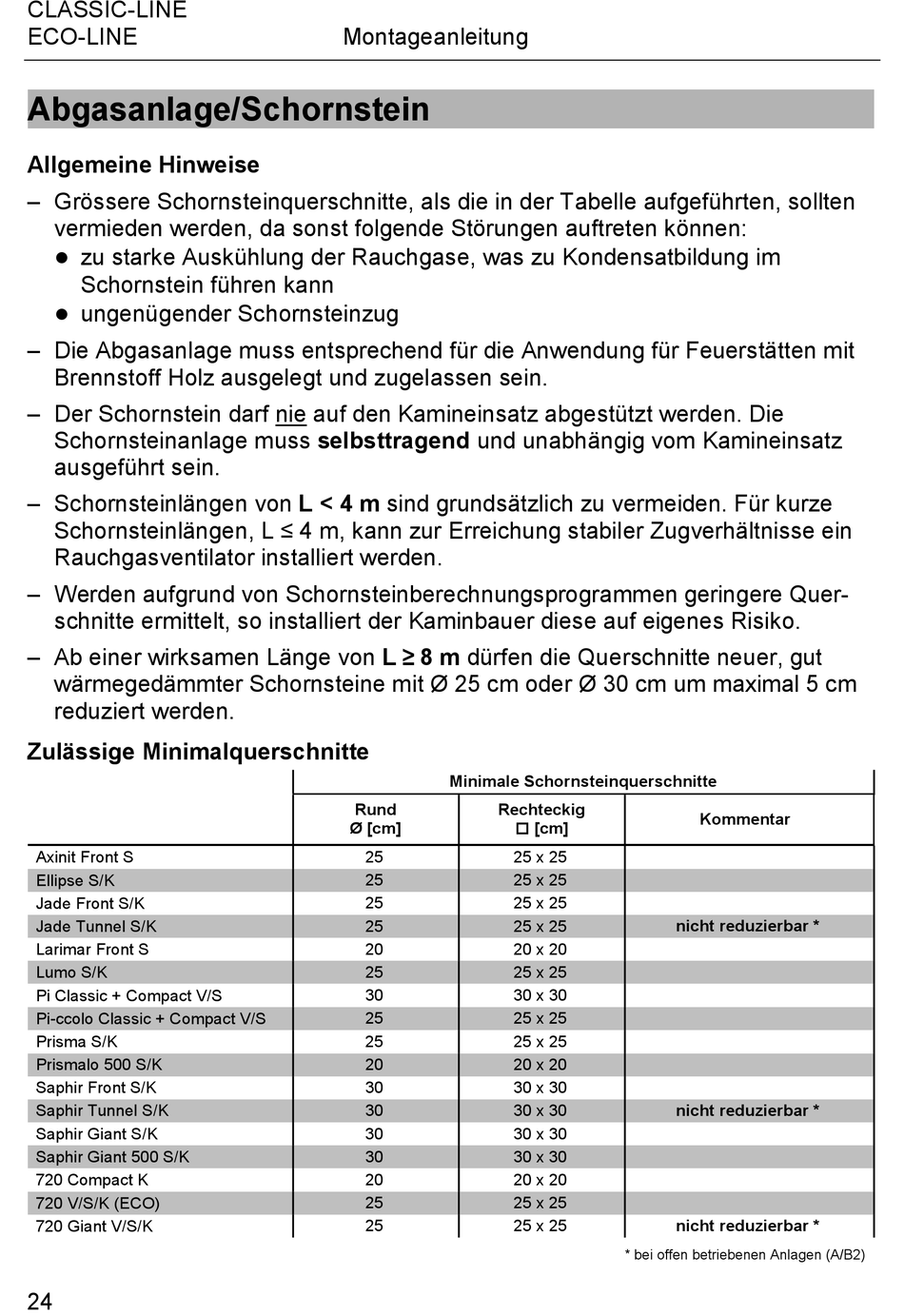

Abgasanlage/Schornstein

Allgemeine Hinweise

– Grössere Schornsteinquerschnitte, als die in der Tabelle aufgeführten, sollten
vermieden werden, da sonst folgende Störungen auftreten können:
●
zu starke Auskühlung der Rauchgase, was zu Kondensatbildung im
Schornstein führen kann
●
ungenügender Schornsteinzug
– Die Abgasanlage muss entsprechend für die Anwendung für Feuerstätten mit
Brennstoff Holz ausgelegt und zugelassen sein.
– Der Schornstein darf nie auf den Kamineinsatz abgestützt werden. Die
Schornsteinanlage muss selbsttragend und unabhängig vom Kamineinsatz
ausgeführt sein.
– Schornsteinlängen von L < 4 m sind grundsätzlich zu vermeiden. Für kurze
Schornsteinlängen, L ≤ 4 m, kann zur Erreichung stabiler Zugverhältnisse ein
Rauchgasventilator installiert werden.
– Werden aufgrund von Schornsteinberechnungsprogrammen geringere Quer-
schnitte ermittelt, so installiert der Kaminbauer diese auf eigenes Risiko.
– Ab einer wirksamen Länge von L ≥ 8 m dürfen die Querschnitte neuer, gut
wärmegedämmter Schornsteine mit Ø 25 cm oder Ø 30 cm um maximal 5 cm
reduziert werden.
Zulässige Minimalquerschnitte
Axinit Front S
Ellipse S/K
Jade Front S/K
Jade Tunnel S/K
Larimar Front S
Lumo S/K
Pi Classic + Compact V/S
Pi-ccolo Classic + Compact V/S
Prisma S/K
Prismalo 500 S/K
Saphir Front S/K
Saphir Tunnel S/K
Saphir Giant S/K
Saphir Giant 500 S/K
720 Compact K
720 V/S/K (ECO)
720 Giant V/S/K
24
Montageanleitung
Minimale Schornsteinquerschnitte
Rund Rechteckig
Ø [cm]
25 25 x 25
25 25 x 25
25 25 x 25
25 25 x 25
20 20 x 20
25 25 x 25
30 30 x 30
25 25 x 25
25 25 x 25
20 20 x 20
30 30 x 30
30 30 x 30
30 30 x 30
30 30 x 30
20 20 x 20
25 25 x 25
25 25 x 25
 [cm]
nicht reduzierbar *
nicht reduzierbar *
nicht reduzierbar *
* bei offen betriebenen Anlagen (A/B2)
Kommentar
