Raumseitige Verkleidung
– Die Verkleidung muss aus nicht brennbaren Materialien bestehen.
– Zwischen der Verkleidung und dem Kamineinsatz muss ein allseitig umlaufen-
des Glasfaserband montiert werden.
– Die Türe muss auch bei angebrachter Verkleidung vollständig aufgeschwenkt
werden können.
– Die Verkleidung braucht nicht wärmegedämmt zu werden, wenn die Kaminan-
lage so beschaffen ist, dass sich die freien Oberflächen der Verkleidung und
die Oberflächen der Nischen für die Brennstofflagerung höchstens auf 85° C
erwärmen können. Bei Oberflächen aus mineralischen Baustoffen, z.B. Ofen-
kacheln, ausgenommen Flächen, auf denen Gegenstände abgestellt werden
können, tritt anstelle des Wertes 85° C der Wert 120° C.
– Die sicherheitsrelevanten Abstände sind zwingend einzuhalten.
– Die Verarbeitungsmaterialien müssen thermisch beständig sein und sie dürfen
unter thermischer Belastung keine nachhaltigen Geruchsemissionen bilden!
Auf kunststoffhaltige Materialien soll deshalb verzichtet werden.

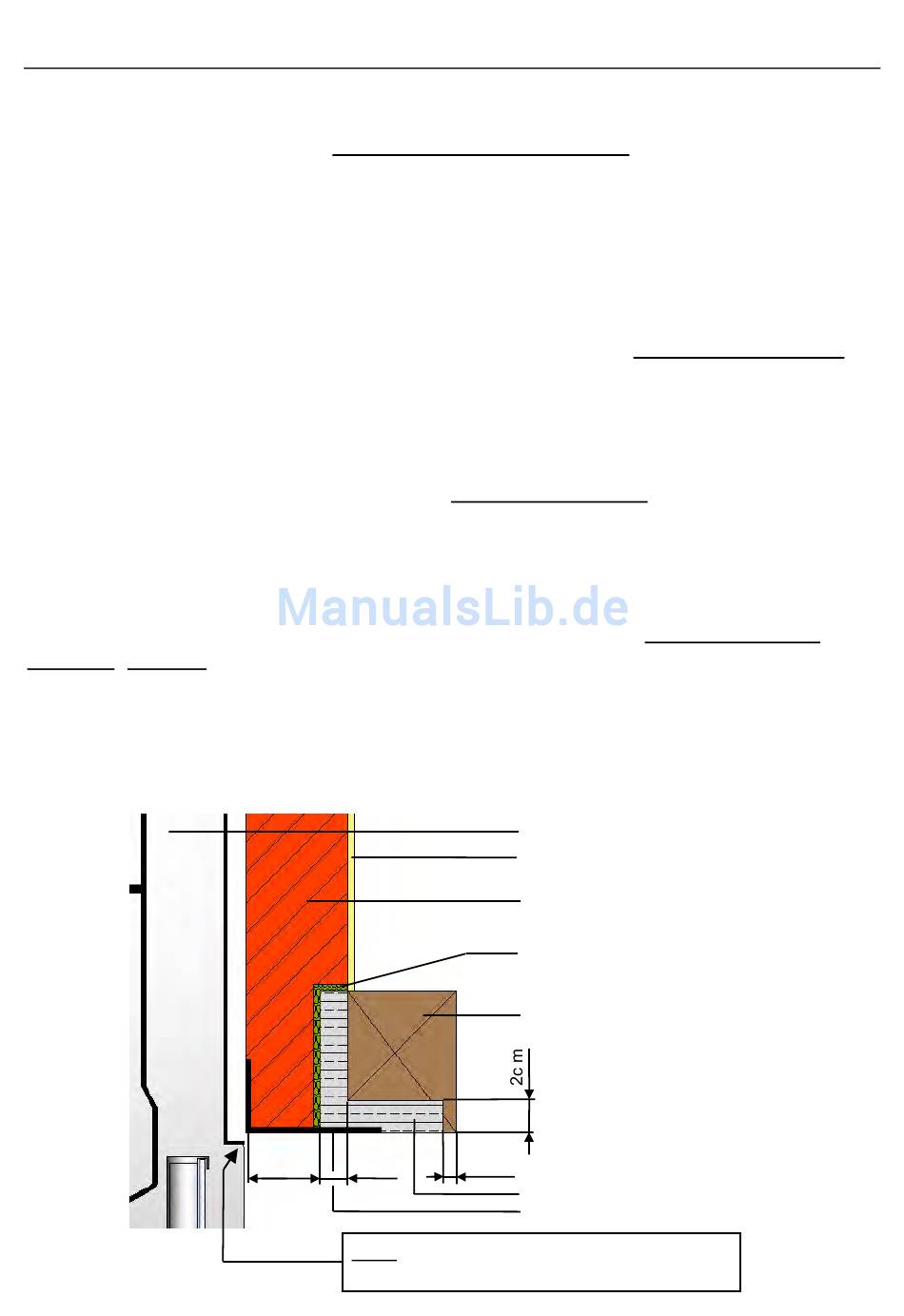

Sturzbalken
Sturzbalken aus Holz müssen auf der Unterseite mit einem nicht brennbaren
Strahlungsschutz (El 30) dauerwärmebeständig geschützt sein. Die Rückseite
des Sturzbalkens muss mit 5 cm Ziegelstein, Porenbeton, Brandschutzplatte oder
Dämmung nicht brennbar abgeschirmt und mit einer Platte „El 30 nbb" verkleidet
werden. Der Kamineinsatz muss nicht zusätzlich wärmegedämmt sein, sofern
sich zwischen Rauchfang und der Aussenhülle des Kamineinsatzes eine Warm-
luftkammer befindet.
38
Montageanleitung
> 5 cm
2 cm
Keine direkte Verbindung zwischen Kaminein-
satz und Verkleidung/Tragrahmen zulässig!
Kamineinsatz
Verputz
Verkleidung
(inaktive Oberfläche)
Dehnungsfuge nbb
z.B. Glasfaserband
Sturzbalken aus Hartholz
≤ 2 cm
Strahlungsschutz El 30 nbb
Tragrahmen aus Metall
