CLASSIC-LINE
ECO-LINE
720 Compact
ACHTUNG
Die Feuerstellenelemente dürfen weder einge-
mörtelt, noch mit den Feuerraumblechen des
Kamineinsatzes verklebt werden!
HINWEIS
Nachfolgend ist nur der rechte Gerätetyp darge-
stellt. Beim Typ 720 Compact links ist dieselbe
Reihenfolge anzuwenden.

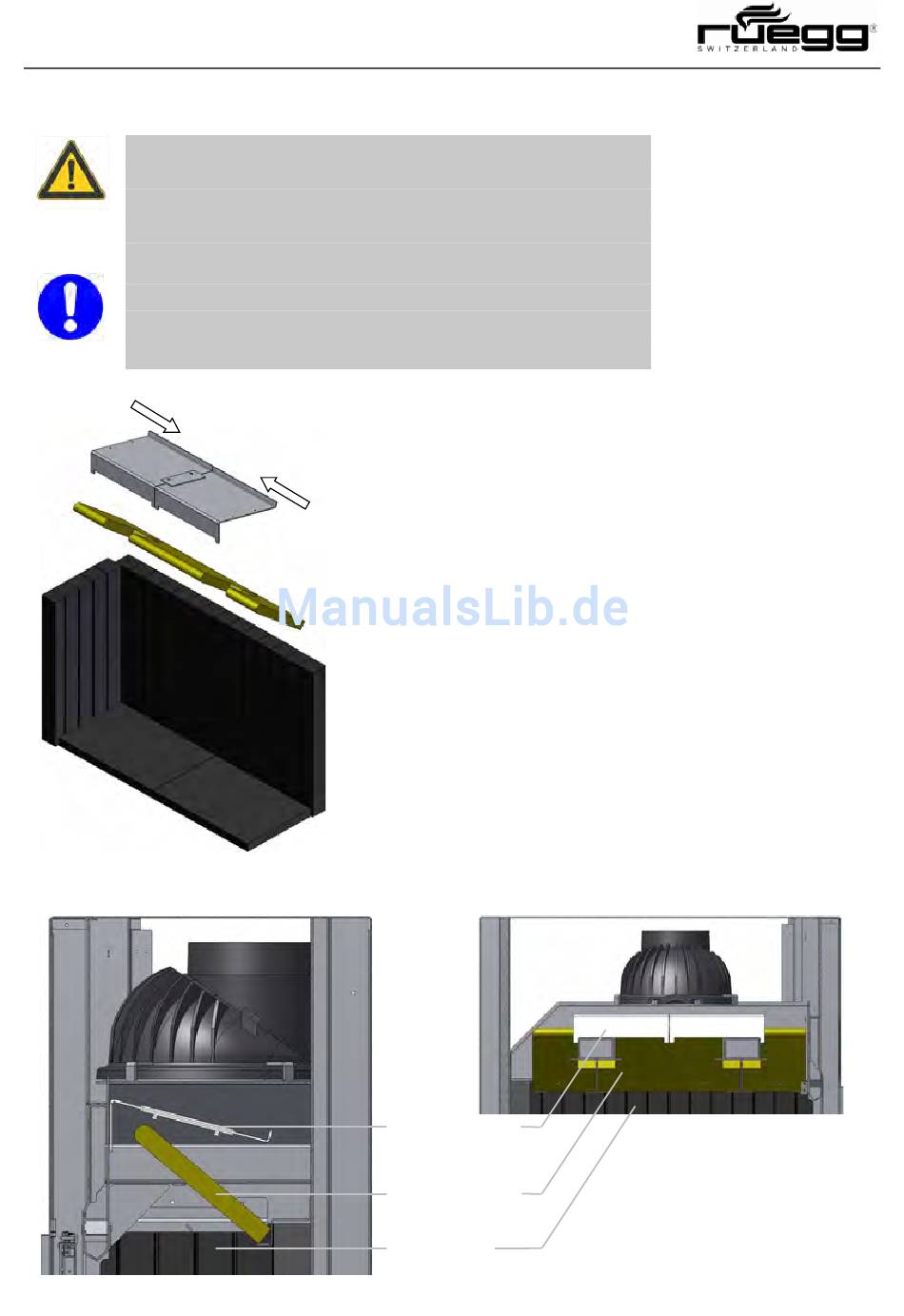

Ansicht von Seite
Montageanleitung
2.
Obere Prallplatten montieren
→ Aus Stahlblech, 2-teilig
→ Auf Luftkanäle legen und bündig zusammen schieben
3.
Untere Prallplatten montieren
→ Aus Vermiculite, 3-teilig
→ Auf Haltewinkel an Rückwand und Luftkanal legen
1.
Feuerraumauskleidung aus Thermobrikk
→ Anweisungen auf S. 52 beachten
Obere Prallplatten
Untere Prallplatten
Thermobrikk
®
montieren
®
Ansicht von Vorne
45
