720 Giant

ACHTUNG
Die Feuerstellenelemente dürfen weder einge-
mörtelt, noch mit den Feuerraumblechen des
Kamineinsatzes verklebt werden!
HINWEIS
Nachfolgend ist nur der rechte Gerätetyp darge-
stellt. Beim Typ 720 Giant links ist dieselbe Rei-
henfolge anzuwenden.

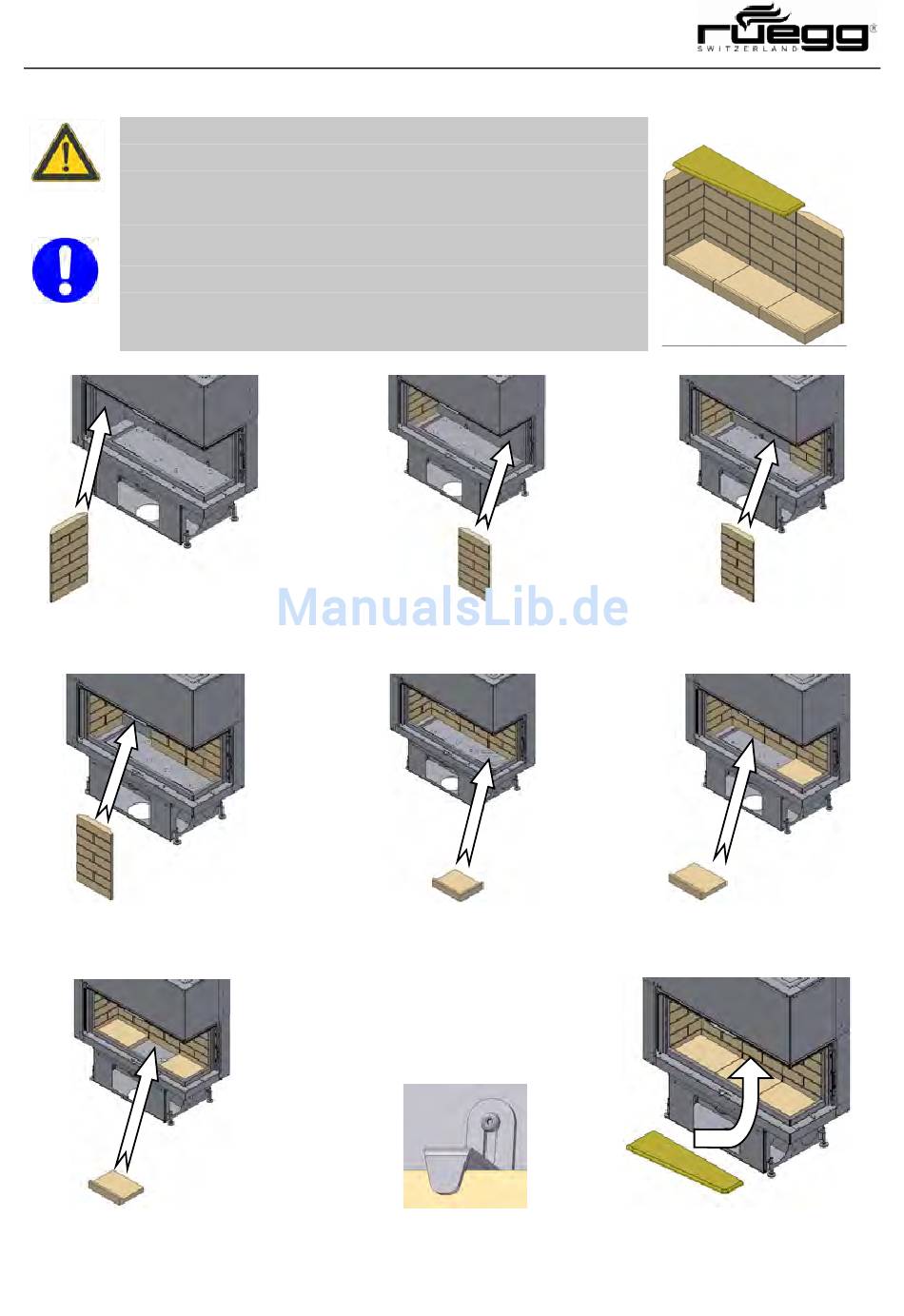

1.
Linke Seitenwand einsetzen
→ ganz nach vorne schieben
4.
Linke Rückwand einsetzen
→ Spiel gleichmässig verteilen
7.
Mittleres Bodenteil einsetzen
→ Spiel gleichmässig verteilen
Montageanleitung
2.
Rechte Rückwand einsetzen
→ ganz nach rechts schieben
5.
Rechtes Bodenteil einsetzen
→ ganz nach rechts schieben
8.
Alle Rückhaltewinkel festziehen
3.
Mittlere Rückwand einsetzen
6.
Linkes Bodenteil einsetzen
→ ganz nach links schieben
9.
Prallplatte einsetzen
