ruegg Axinit Front S Montageanleitung Seite 29

CLASSIC-LINE
ECO-LINE
Calciumsilicat → SILCA 250 KM
Zulassung
Gültigkeitsbereich der Zulassung
Baustoffklasse
Rohdichte (±10 %)
Porosität
Druckfestigkeit
Wärmeleitfähigkeit λ bei 200° C
Thermische Ausdehnung bei 500° C
Standartformate, Platten; B x L [mm]
Standartdicken [mm]
Blähglimmer → Isoboard T-700
Zulassung
Gültigkeitsbereich der Zulassung
Baustoffklasse
Rohdichte (±10 %)
Porosität
Druckfestigkeit
Wärmeleitfähigkeit λ bei 200° C
Thermische Ausdehnung bei 500° C
Standartformate, Platten; B x L [mm]
Standartdicken [mm]
SILCA 250 KM
1.
2.
SILCA 250 KM
Montageanleitung
3.
1.
2.
3.
DIBT Nr. Z-43.14-117
Kamin- und Kachelofenbau
EN 4102-4 A1, nicht brennbar
EN 1094-4 250 kg/m
EN 1094-4 ca. 90 %
EN 1094-5 1.4 MPa
EN 993-15 ≤ 0,1 W/mK
0,2 %
500...1200 x 500...1900
30...100
DIBT Nr. Z-43.14-131
Kamin- und Kachelofenbau
EN 4102-4 A1, nicht brennbar
EN 1094-4 375 kg/m
EN 1094-4 ca. 90 %
EN 1094-5 1.15 MPa
EN 993-15 ≤ 0,175 W/mK
≤ 0,52 %
500...1200 x 500...1900
30...100

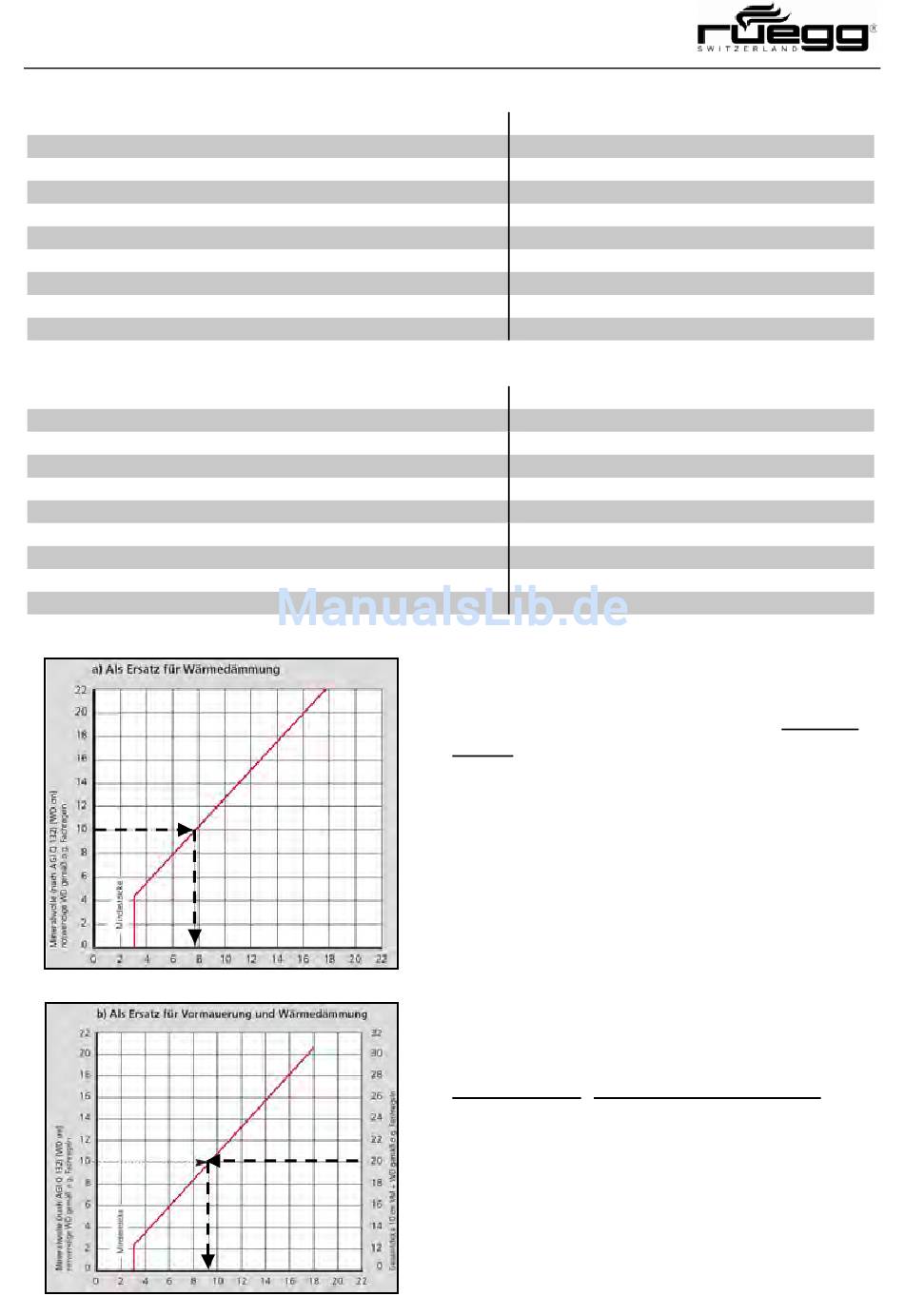

Ablesebeispiel 1:
1. Auf der Vertikalskala die nötige Dämm-
dicke mit Mineralwolle wählen
2. Eine Horizontale bis zur roten Linie zie-
hen
3. Eine Vertikale vom Schnittpunkt nach
unten ziehen
Ablesebeispiel 2:
1. Auf der rechten Vertikalskala die nötige
Vormauerung inklusive Dämmdicke mit
Mineralwolle wählen → 20 cm
2. Eine Horizontale bis zur roten Linie zie-
hen
3. Eine Vertikale vom Schnittpunkt nach
unten ziehen
3
3
→ 10 cm
→ ≈ 8 cm
→ ≈ 10 cm
31
