CLASSIC-LINE
ECO-LINE

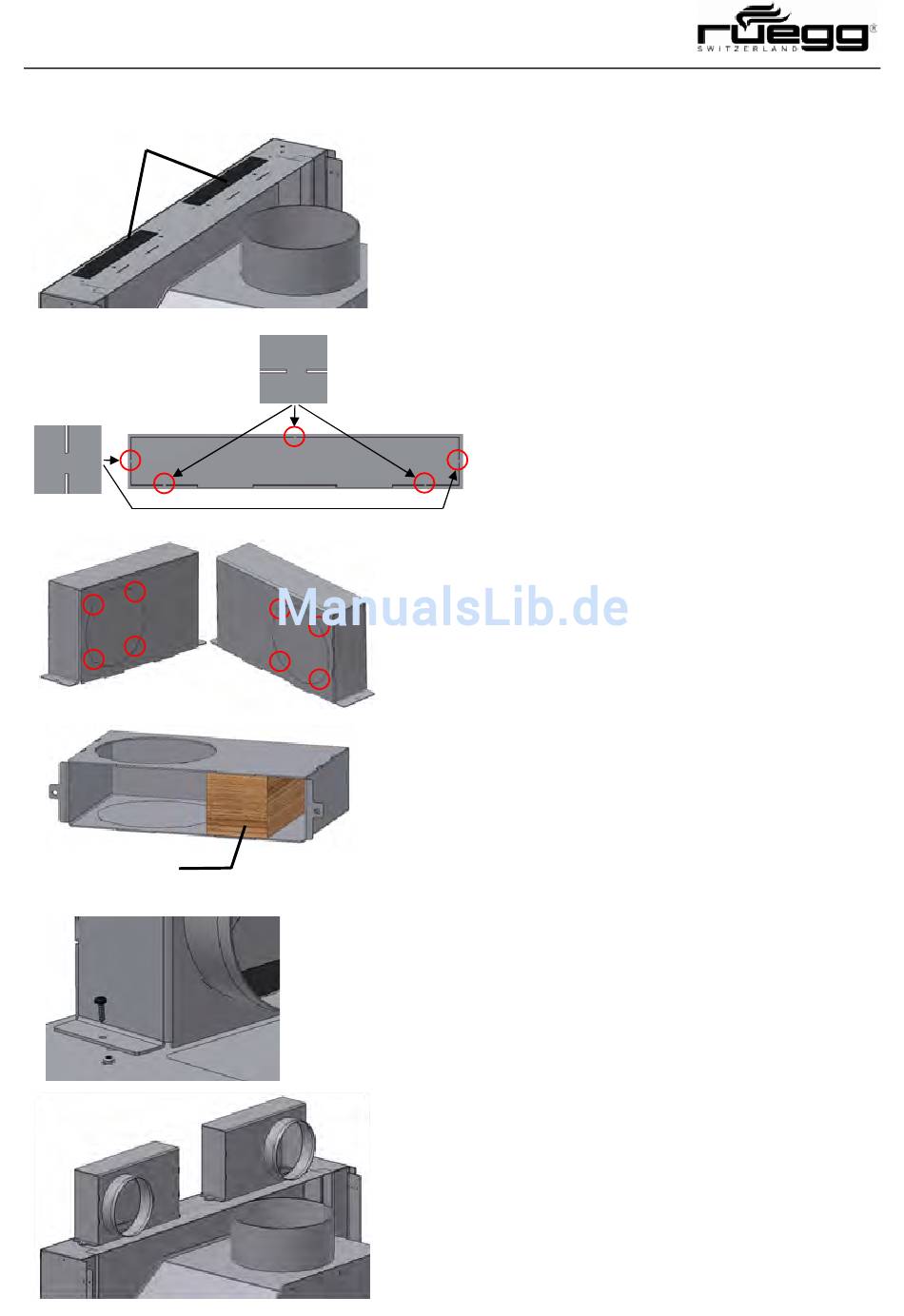

Montage der Frischluftkästen
Blinddeckel
Holzklotz H ≈ 75 mm
Montageanleitung
Werkzeuge :
– Hammer
– Holzklotz 75x75 mm
– Schraubenzieher Pozidriv PZ 3
1. Blinddeckel mit Hammer an
2. Es können max. 2 zusätzliche
3. Blinddeckel mit Hammer an
4. Frischluftkasten mit je 2
5. Frischluftkästen auf korrekte
den Sollbruchstellen (rot) her-
ausbrechen
Letzte Sollbruchstelle ausdre-
hen, nicht herausschlagen!
Frischluftkästen montiert wer-
den. Für die Positionierung
am Gerät, rechts und/oder
links, muss der richtige Blind-
deckel herausgebrochen wer-
den!
den Sollbruchstellen heraus-
brechen und Stutzen montie-
ren gem. Pkt. 1 bis 5 auf Seite
19. Zur Vermeidung von Be-
schädigungen sollte ein Holz-
klotz verwendet werden!
Blechschrauben befestigen.
Befestigung prüfen.
21
